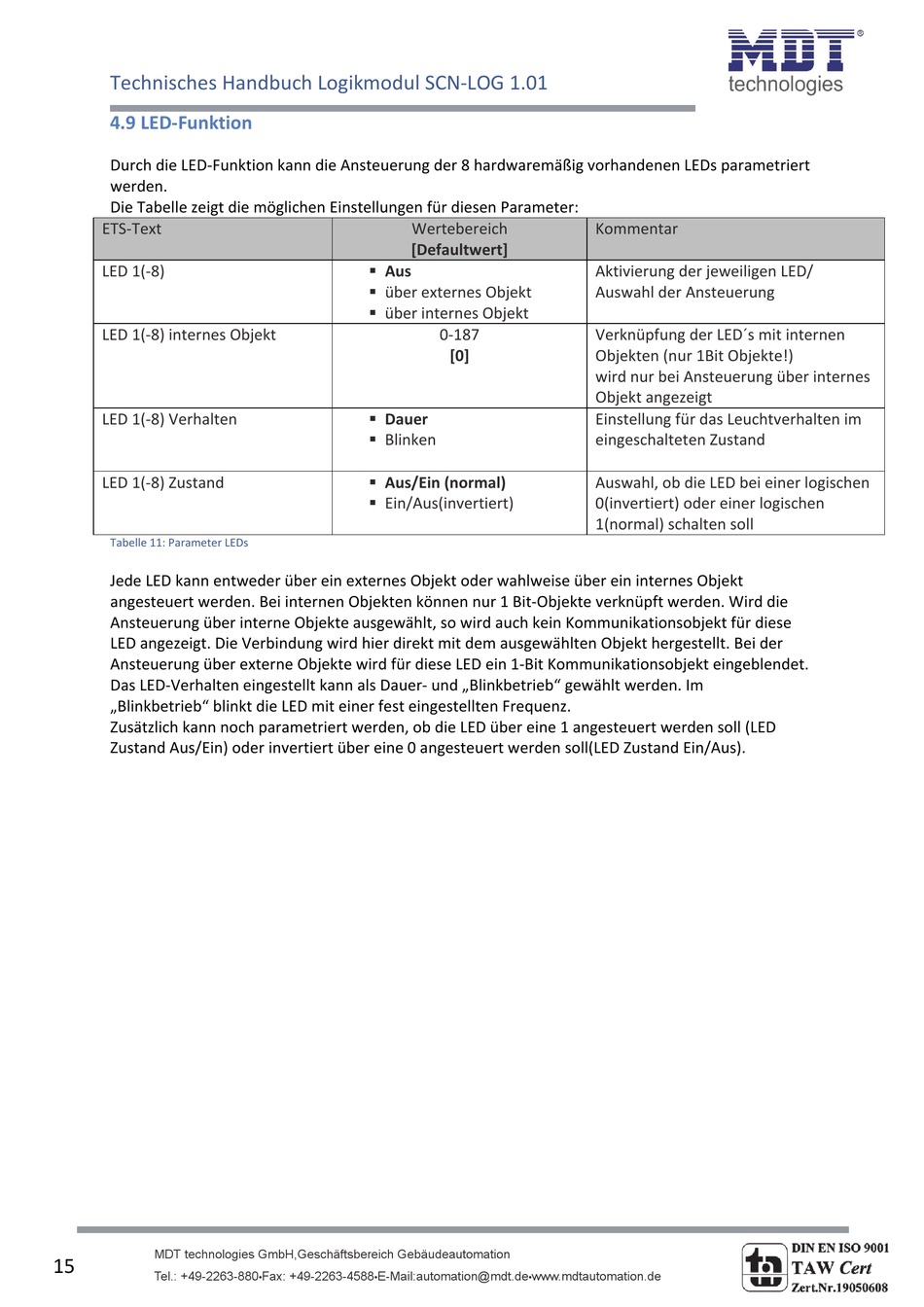

Technisches Handbuch Logikmodul SCN‐LOG 1.01
4.9 LED‐Funktion
Durch die LED‐Funktion kann die Ansteuerung der 8 hardwaremäßig vorhandenen LEDs parametriert
werden.
Die Tabelle zeigt die möglichen Einstellungen für diesen Parameter:
ETS‐Text
LED 1(‐8)
LED 1(‐8) internes Objekt
LED 1(‐8) Verhalten
LED 1(‐8) Zustand
Tabelle 11: Parameter LEDs
Jede LED kann entweder über ein externes Objekt oder wahlweise über ein internes Objekt
angesteuert werden. Bei internen Objekten können nur 1 Bit‐Objekte verknüpft werden. Wird die
Ansteuerung über interne Objekte ausgewählt, so wird auch kein Kommunikationsobjekt für diese
LED angezeigt. Die Verbindung wird hier direkt mit dem ausgewählten Objekt hergestellt. Bei der
Ansteuerung über externe Objekte wird für diese LED ein 1‐Bit Kommunikationsobjekt eingeblendet.
Das LED‐Verhalten eingestellt kann als Dauer‐ und „Blinkbetrieb" gewählt werden. Im
„Blinkbetrieb" blinkt die LED mit einer fest eingestellten Frequenz.
Zusätzlich kann noch parametriert werden, ob die LED über eine 1 angesteuert werden soll (LED
Zustand Aus/Ein) oder invertiert über eine 0 angesteuert werden soll(LED Zustand Ein/Aus).
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
15
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
Aus
über externes Objekt
über internes Objekt
Dauer
Blinken
Aus/Ein (normal)
Ein/Aus(invertiert)
Fax: +49-2263-4588
E-Mail:automation@mdt.de
•
•
Kommentar
Aktivierung der jeweiligen LED/
Auswahl der Ansteuerung
0‐187
Verknüpfung der LED´s mit internen
[0]
Objekten (nur 1Bit Objekte!)
wird nur bei Ansteuerung über internes
Objekt angezeigt
Einstellung für das Leuchtverhalten im
eingeschalteten Zustand
Auswahl, ob die LED bei einer logischen
0(invertiert) oder einer logischen
1(normal) schalten soll
