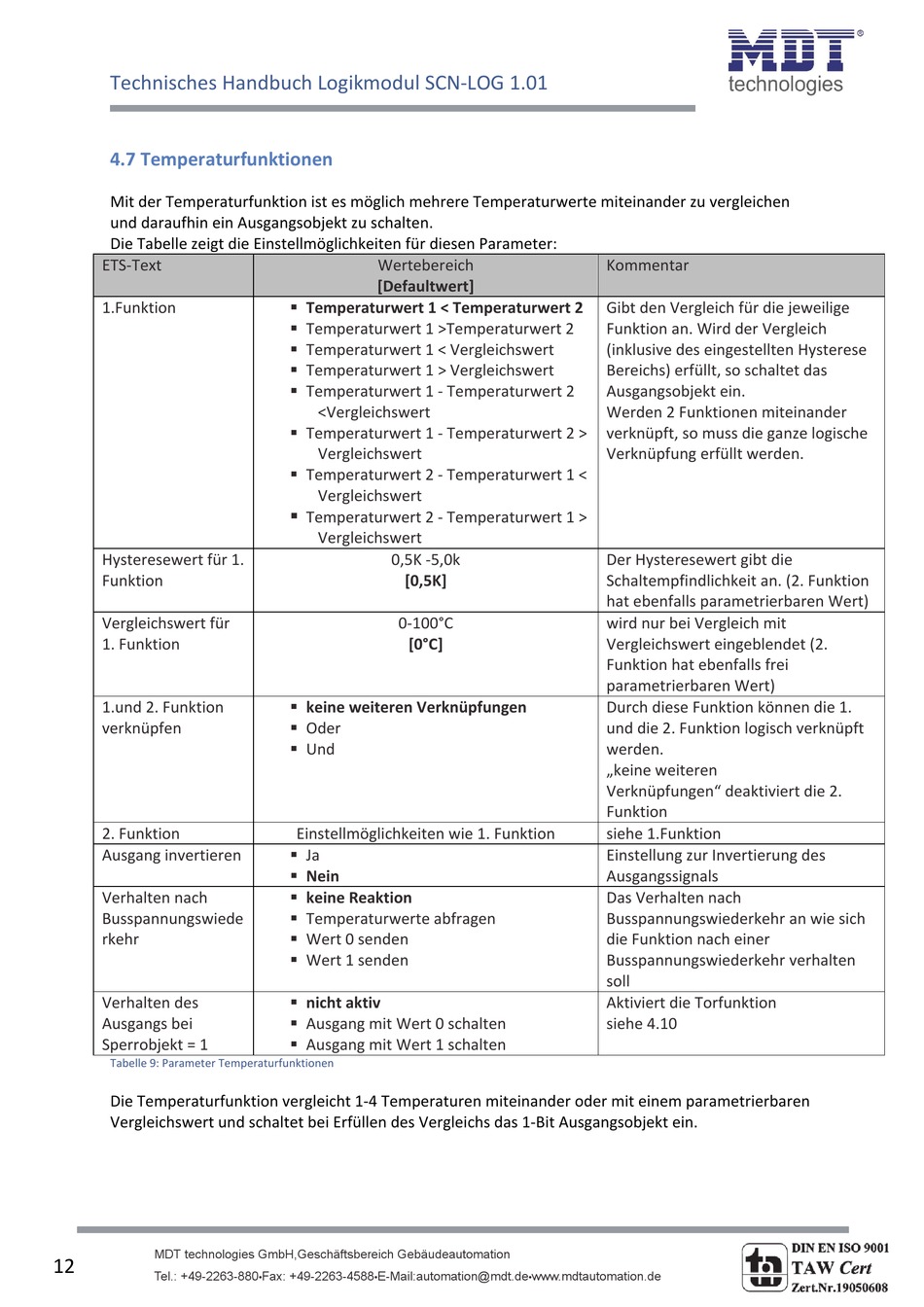

Temperaturfunktionen; Tabelle 9: Parameter Temperaturfunktionen - MDT Technologies SCN-LOG 1.01 Technisches Handbuch

Technisches Handbuch Logikmodul SCN‐LOG 1.01
4.7 Temperaturfunktionen
Mit der Temperaturfunktion ist es möglich mehrere Temperaturwerte miteinander zu vergleichen
und daraufhin ein Ausgangsobjekt zu schalten.
Die Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
ETS‐Text
1.Funktion
Hysteresewert für 1.
Funktion
Vergleichswert für
1. Funktion
1.und 2. Funktion
verknüpfen
2. Funktion
Ausgang invertieren
Verhalten nach
Busspannungswiede
rkehr
Verhalten des
Ausgangs bei
Sperrobjekt = 1
Tabelle 9: Parameter Temperaturfunktionen
Die Temperaturfunktion vergleicht 1‐4 Temperaturen miteinander oder mit einem parametrierbaren
Vergleichswert und schaltet bei Erfüllen des Vergleichs das 1‐Bit Ausgangsobjekt ein.
