Nidec Unidrive M200 Kurzanleitung Seite 55

9 Handhabung der NV-Medienkarte

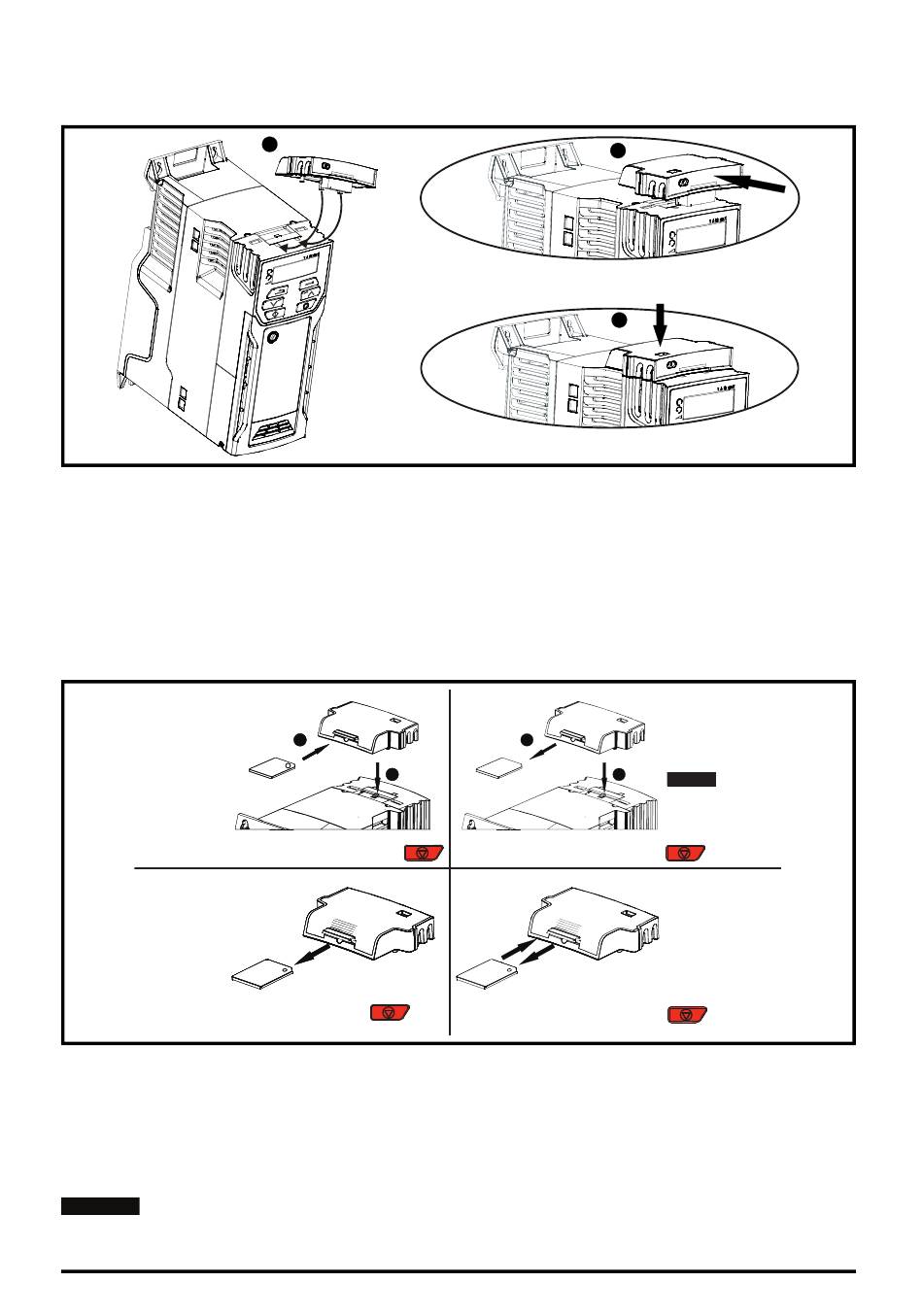

Abbildung 9-1 Einbau des AI-Backup-Adapters (SD-Karte)
1. Die beiden Kunststofffinger an der Unterseite des AI-Sicherungsadapters ausfindig machen (1),
dann die beiden Finger in die entsprechenden Schlitze im federbelasteten Schiebedeckel oben
auf dem Umrichter einführen.
2. Den Adapter fest halten und die federbelastete Abdeckung zur Rückseite des Anschlussblocks
schieben (2).
Den Adapter nach unten drücken (3), bis der Adapterstecker in den Anschluss am Umrichter
eingreift.
Abbildung 9-2 Grundlegender Betrieb der NV-Medienkarte
Umrichter liest alle
Parameter von der
NV-Medienkarte
Der Umrichter schreibt
automatisch auf die
NV-Medienkarte,
wenn ein Parameter
gespeichert wird.
Pr 30 = Auto +
Durch das Setzen eines Schreibschutz-Flags können SMARTCARD-Daten vor dem Löschen bzw.
Überschreiben geschützt werden (siehe Betriebsanleitung: Steuereinheit). Die Karte darf während
der Datenübertragung nicht herausgenommen werden, da der Umrichter in diesem Fall eine
Fehlerabschaltung erzeugt. Ist dies dennoch der Fall, dann sollte die Übertragung erneut gestartet
werden oder bei einer Übertragung von der Karte auf den Umrichter sind die Standardparameter zu
laden.
HINWEIS
Der Umrichter unterstützt nur SD-Karten, die im Dateisystem FAT32 formatiert sind.
Unidrive M200/201 Steuerung – Kurzanleitung55
Ausgabenummer: 4
1
1 1
2 2
Pr 30 = rEAd +
2
3
Programmiert alle
1
Umrichterparameter auf
die NV-Medienkarte
2
HINWEIS
Überschreibt alle
bereits in Datenblock 1
vorhandenen Daten
Pr 30 = Prog +
Der Umrichter bootet bei
Netz Ein von der
NV-Medienkarte und
schreibt automatisch auf
die NV-Medienkarte,
wenn ein Parameter
gespeichert wird.
Pr 30 = boot +
