Keypad und Display

Das Keypad und die Anzeige liefern dem Benutzer Informationen über den Betriebszustand des
Umrichters, Alarme und Fehlercodes. Sie ermöglichen es, Parameter zu ändern, den Umrichter
anzuhalten, zu starten und zurückzusetzen.

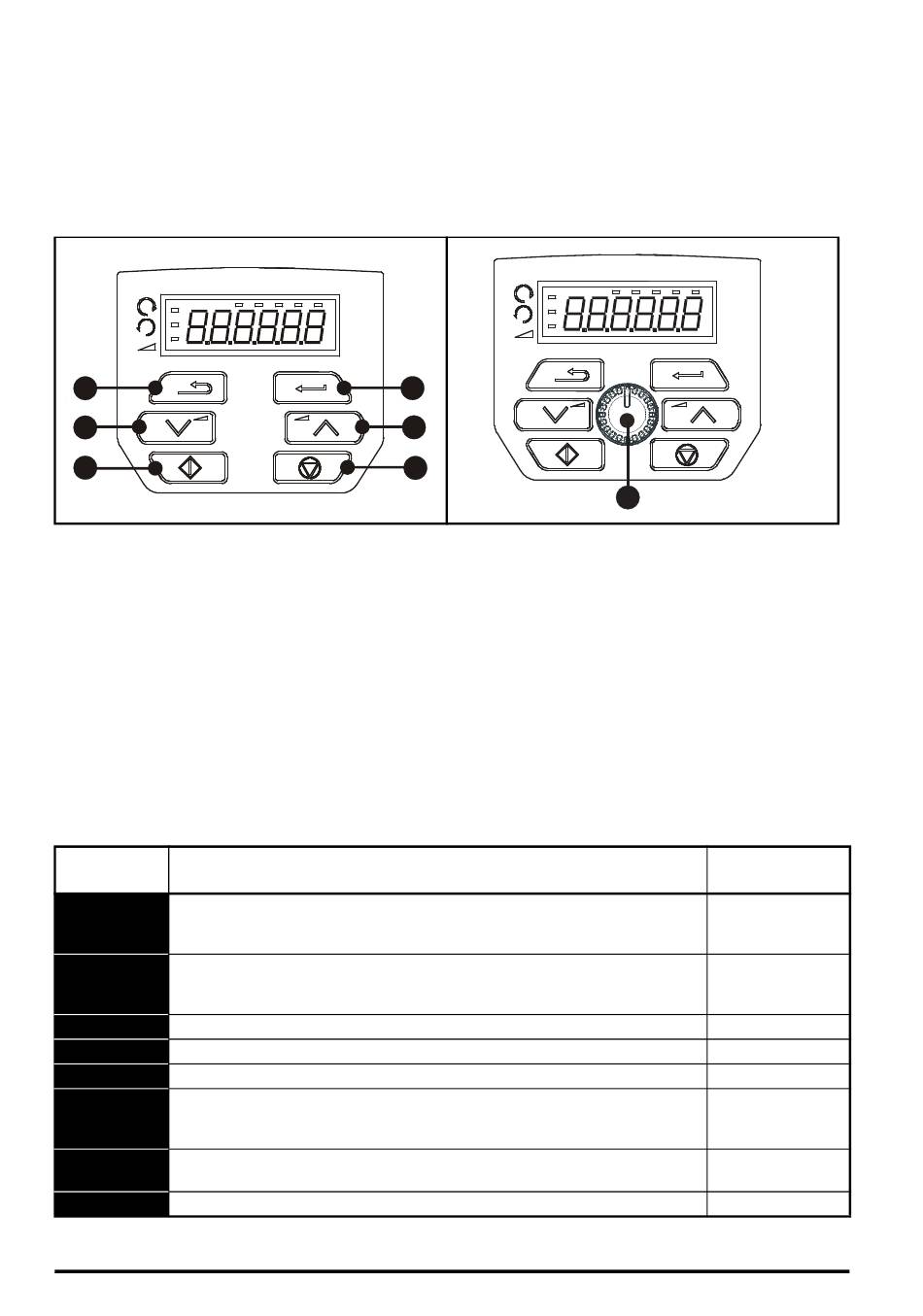

Abbildung 5-1 Ansicht des Keypads beim
Unidrive M200
6
5
4
(1) Die Enter-Taste dient zum Aufruf des Anzeige- oder Bearbeitungsmodus der Parameter oder zur
Bestätigung eines bearbeiteten Parameters.
(2 / 5) Die Navigationstasten dienen zur Auswahl eines bestimmten Parameters oder zur
Bearbeitung von Parameterwerten.
(3) Die Stop/Reset-Taste (rot) dient zum Anhalten und Zurücksetzen des Umrichters im Keypad-
Modus. Sie kann auch zum Rücksetzen des Umrichters im Modus für Klemmenansteuerung
verwendet werden.
(4) Die Start-Taste (grün) dient zum Starten des Umrichters im Keypad-Modus.
(6) Die Escape-Taste dient zum Verlassen des Modus Parameterbearbeitung/-anzeige.
(7) Die Taste Speed Ref Pot dient zur Regelung der Drehzahl im Bedienfeldmodus (nur für
Unidrive M201).
Tabelle 5-1 Anzeige von Statusinformationen
Textstring
Der Umrichter ist gesperrt und kann nicht betrieben werden. Das Signal
inh Drive Enable (Umrichterfreigabe) wird nicht auf die Klemme Drive Enable
gelegt oder ist auf 0 gesetzt.
Der Umrichter kann gestartet werden. Die Umrichterfreigabe ist aktiviert,
rdy aber der Umrichter ist nicht aktiv, weil der endgültige Startbefehl nicht
aktiviert ist.
StoP Der Umrichter ist gestoppt/wird auf Nulldrehzahl gehalten.
S.Loss Es wurde ein Verlust der Stromversorgung erfasst.
dc inj Der Umrichter wendet Gleichstrombremsung an
Eine Fehlerabschaltung des Umrichters wurde ausgelöst, so dass der Motor
Er nicht mehr vom Umrichter gesteuert wird. Der Fehlercode wird auf dem
Display angezeigt.
Der Umrichter hat Unterspannung, entweder im Niederspannungsmodus
UV
oder im normalen Spannungsmodus.
HEAt Die Aufwärmfunktion des Motors ist aktiviert.
16
V A Hz rpm %
1
2
3
Beschreibung
Abbildung 5-2 Ansicht des Keypads beim
Unidrive M201
7
Unidrive M200/201 Steuerung – Kurzanleitung
V A Hz rpm %
1
Ausgangsstufe
des Umrichters
Deaktiviert
Deaktiviert
Freigegeben
Freigegeben
Freigegeben
Deaktiviert
Deaktiviert
Freigegeben
