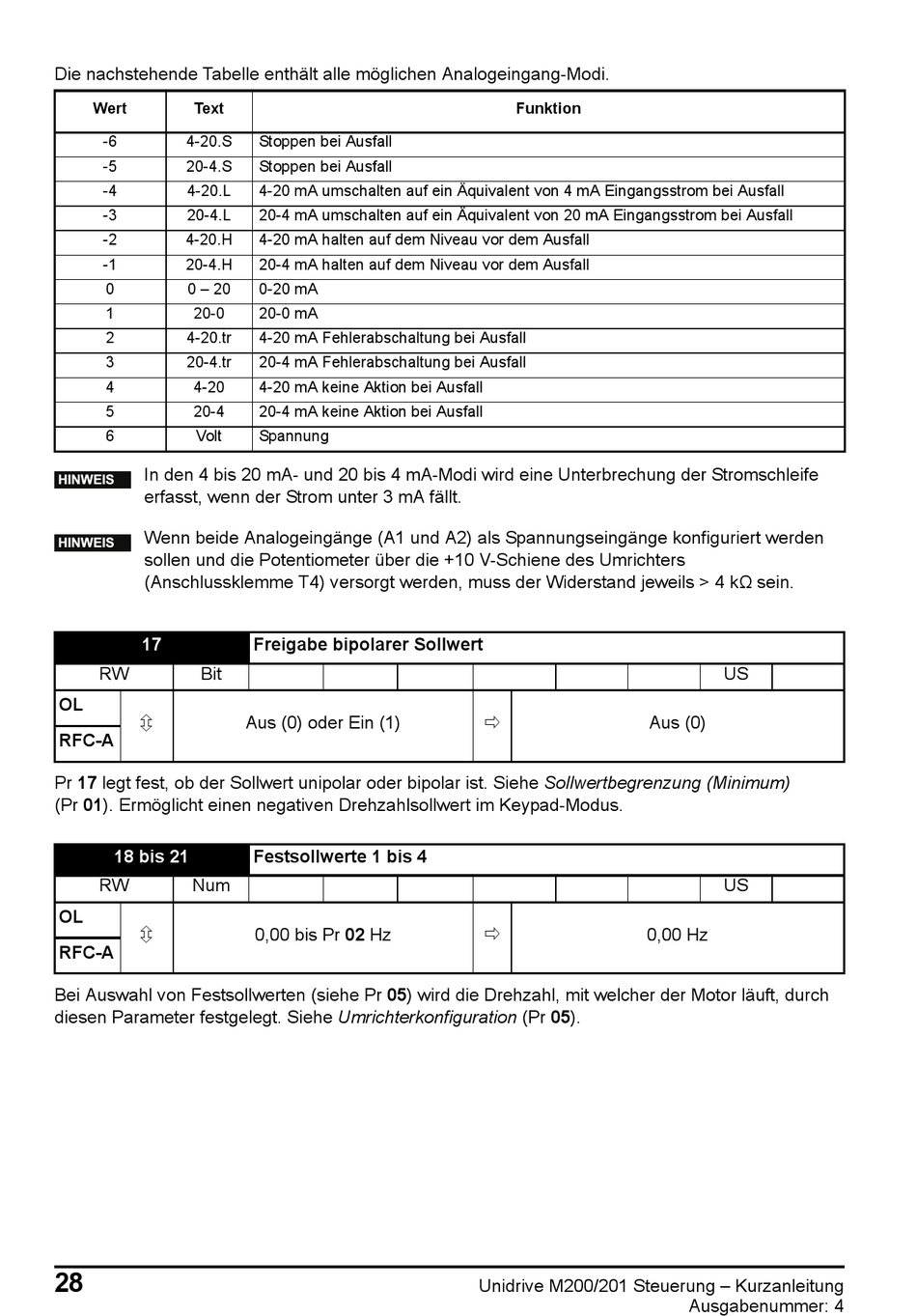

Die nachstehende Tabelle enthält alle möglichen Analogeingang-Modi.
Wert Text
-6 4-20.S
-5 20-4.S
-4 4-20.L
-3 20-4.L
-2 4-20.H
-1 20-4.H
0 0 – 20
1 20-0
2 4-20.tr
3 20-4.tr
4 4-20
5 20-4
6 Volt
In den 4 bis 20 mA- und 20 bis 4 mA-Modi wird eine Unterbrechung der Stromschleife
HINWEIS
erfasst, wenn der Strom unter 3 mA fällt.
Wenn beide Analogeingänge (A1 und A2) als Spannungseingänge konfiguriert werden
HINWEIS
sollen und die Potentiometer über die +10 V-Schiene des Umrichters
(Anschlussklemme T4) versorgt werden, muss der Widerstand jeweils > 4 kΩ sein.
17
RW Bit
OL

RFC-A
Pr 17 legt fest, ob der Sollwert unipolar oder bipolar ist. Siehe Sollwertbegrenzung (Minimum)
(Pr 01). Ermöglicht einen negativen Drehzahlsollwert im Keypad-Modus.
18 bis 21
RW Num
OL

RFC-A
Bei Auswahl von Festsollwerten (siehe Pr 05) wird die Drehzahl, mit welcher der Motor läuft, durch
diesen Parameter festgelegt. Siehe Umrichterkonfiguration (Pr 05).
28
Stoppen bei Ausfall
Stoppen bei Ausfall
4-20 mA umschalten auf ein Äquivalent von 4 mA Eingangsstrom bei Ausfall
20-4 mA umschalten auf ein Äquivalent von 20 mA Eingangsstrom bei Ausfall
4-20 mA halten auf dem Niveau vor dem Ausfall
20-4 mA halten auf dem Niveau vor dem Ausfall
0-20 mA
20-0 mA
4-20 mA Fehlerabschaltung bei Ausfall
20-4 mA Fehlerabschaltung bei Ausfall
4-20 mA keine Aktion bei Ausfall
20-4 mA keine Aktion bei Ausfall
Spannung
Freigabe bipolarer Sollwert
Aus (0) oder Ein (1)
Festsollwerte 1 bis 4
0,00 bis Pr 02 Hz
Funktion

Aus (0)

0,00 Hz
