9 Wartung
83242001 1/2019-03 Et
Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®

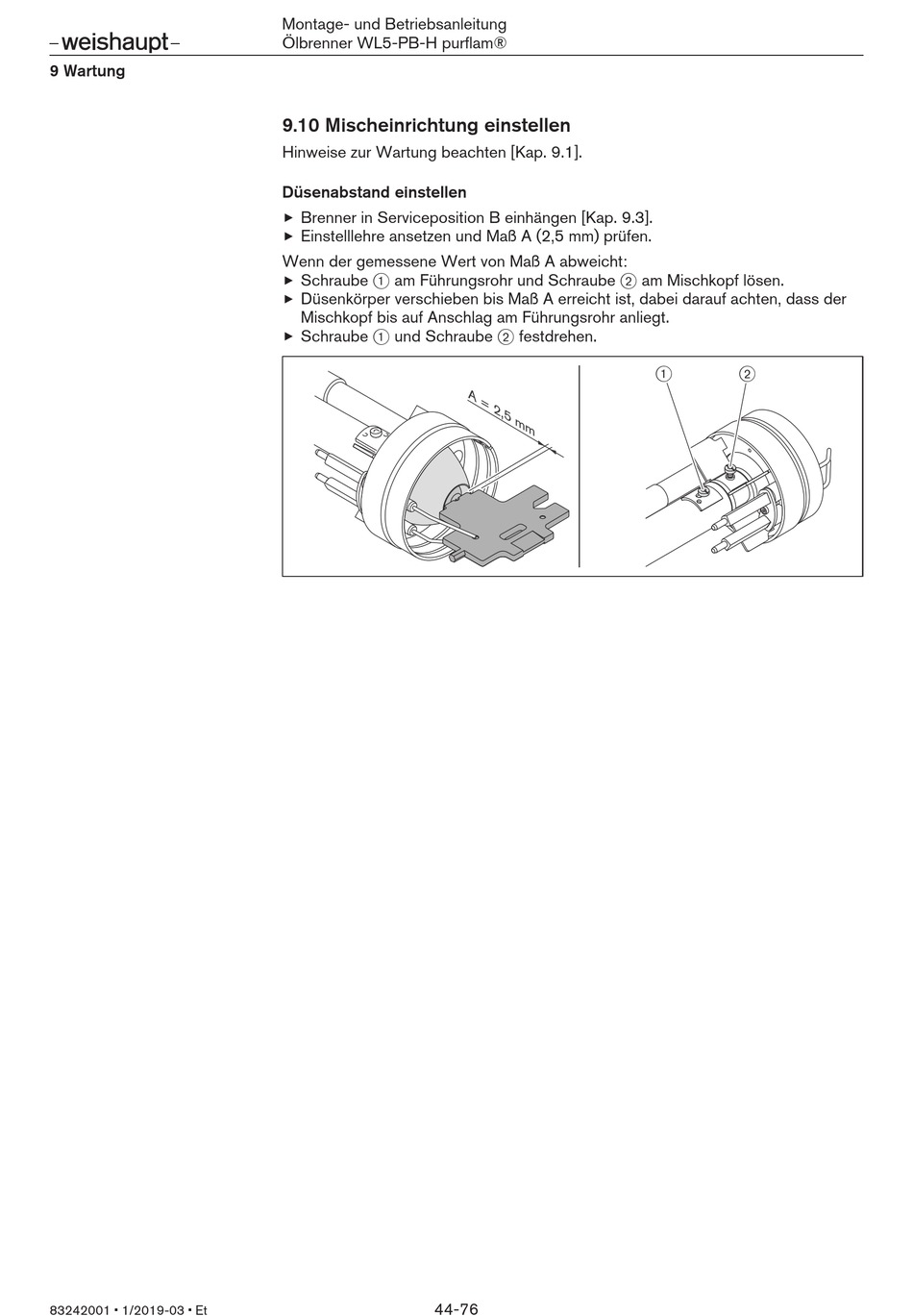

9.10 Mischeinrichtung einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Düsenabstand einstellen
Brenner in Serviceposition B einhängen [Kap. 9.3].
Einstelllehre ansetzen und Maß A (2,5 mm) prüfen.
Wenn der gemessene Wert von Maß A abweicht:
Schraube 1 am Führungsrohr und Schraube 2 am Mischkopf lösen.
Düsenkörper verschieben bis Maß A erreicht ist, dabei darauf achten, dass der
Mischkopf bis auf Anschlag am Führungsrohr anliegt.
Schraube 1 und Schraube 2 festdrehen.
44-76
A
=
2 , 5
m m
1 2
