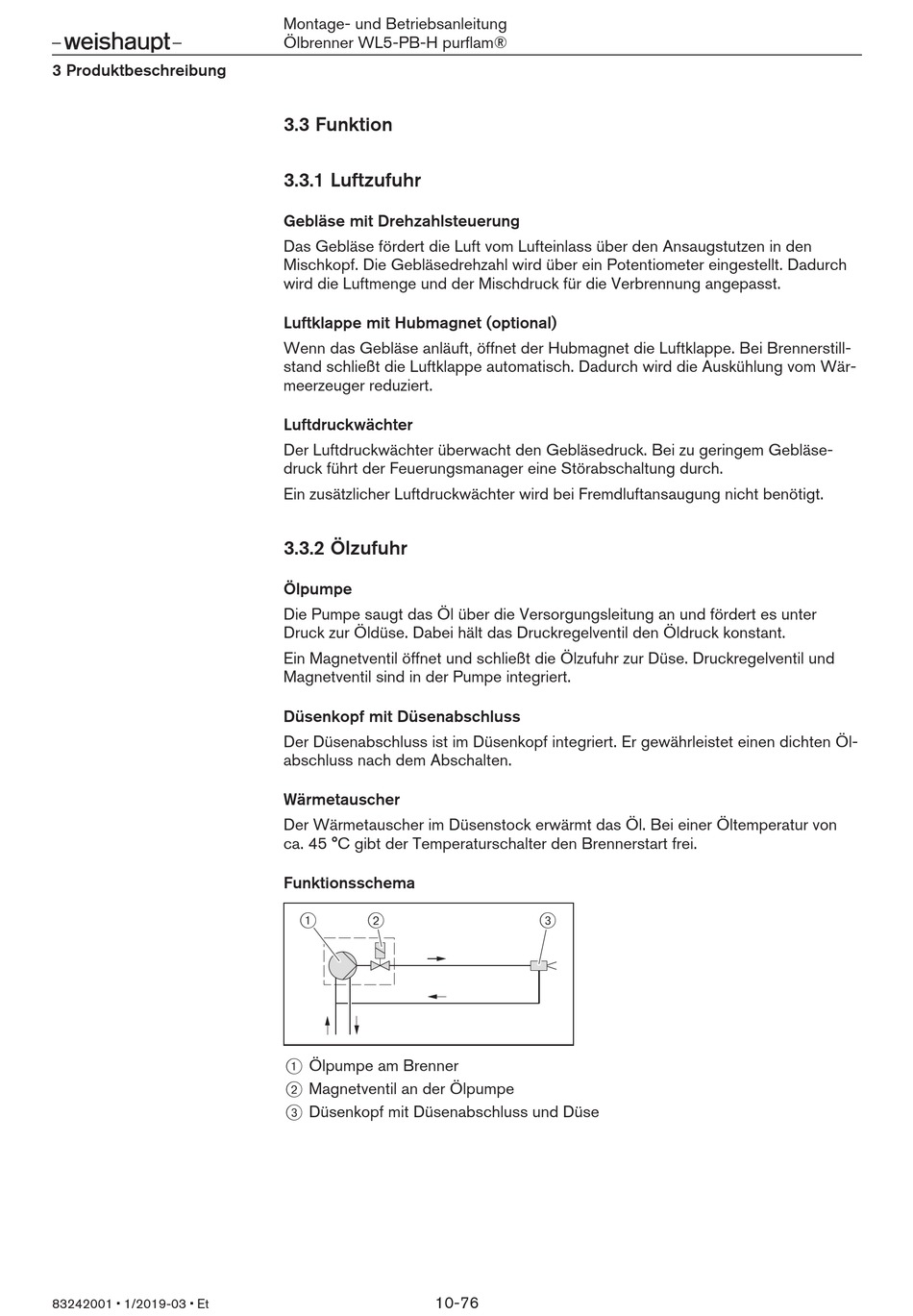

Weishaupt WL5-PB-H purflam Montage- Und Betriebsanleitung Seite 10

3 Produktbeschreibung
83242001 1/2019-03 Et
Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®
3.3 Funktion
3.3.1 Luftzufuhr
Gebläse mit Drehzahlsteuerung
Das Gebläse fördert die Luft vom Lufteinlass über den Ansaugstutzen in den
Mischkopf. Die Gebläsedrehzahl wird über ein Potentiometer eingestellt. Dadurch
wird die Luftmenge und der Mischdruck für die Verbrennung angepasst.
Luftklappe mit Hubmagnet (optional)
Wenn das Gebläse anläuft, öffnet der Hubmagnet die Luftklappe. Bei Brennerstill-
stand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wär-
meerzeuger reduziert.
Luftdruckwächter
Der Luftdruckwächter überwacht den Gebläsedruck. Bei zu geringem Gebläse-
druck führt der Feuerungsmanager eine Störabschaltung durch.
Ein zusätzlicher Luftdruckwächter wird bei Fremdluftansaugung nicht benötigt.
3.3.2 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter
Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant.
Ein Magnetventil öffnet und schließt die Ölzufuhr zur Düse. Druckregelventil und
Magnetventil sind in der Pumpe integriert.
Düsenkopf mit Düsenabschluss
Der Düsenabschluss ist im Düsenkopf integriert. Er gewährleistet einen dichten Öl-
abschluss nach dem Abschalten.
Wärmetauscher
Der Wärmetauscher im Düsenstock erwärmt das Öl. Bei einer Öltemperatur von
ca. 45 °C gibt der Temperaturschalter den Brennerstart frei.
Funktionsschema
1 2
1 Ölpumpe am Brenner
2 Magnetventil an der Ölpumpe
3 Düsenkopf mit Düsenabschluss und Düse
10-76
3
