83242001 1/2019-03 Et
Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®

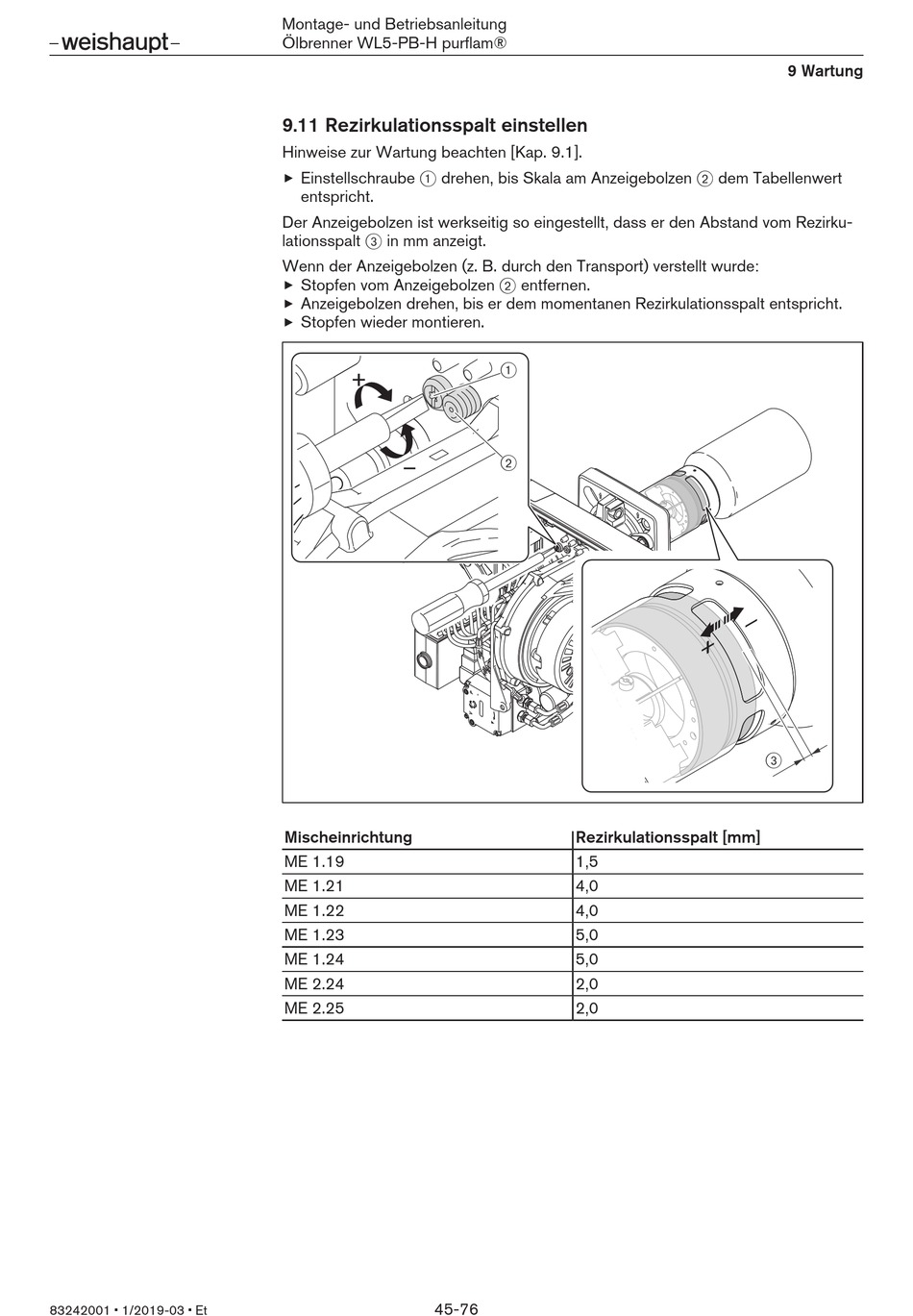

9.11 Rezirkulationsspalt einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Einstellschraube 1 drehen, bis Skala am Anzeigebolzen 2 dem Tabellenwert
entspricht.
Der Anzeigebolzen ist werkseitig so eingestellt, dass er den Abstand vom Rezirku-
lationsspalt 3 in mm anzeigt.
Wenn der Anzeigebolzen (z. B. durch den Transport) verstellt wurde:
Stopfen vom Anzeigebolzen 2 entfernen.
Anzeigebolzen drehen, bis er dem momentanen Rezirkulationsspalt entspricht.
Stopfen wieder montieren.
+
–
Mischeinrichtung
ME 1.19
ME 1.21
ME 1.22
ME 1.23
ME 1.24
ME 2.24
ME 2.25
45-76
1
2
Rezirkulationsspalt [mm]
1,5
4,0
4,0
5,0
5,0
2,0
2,0
9 Wartung
–
+
3
