Düse Austauschen - Weishaupt WL5-PB-H purflam Montage- Und Betriebsanleitung

83242001 1/2019-03 Et
Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®

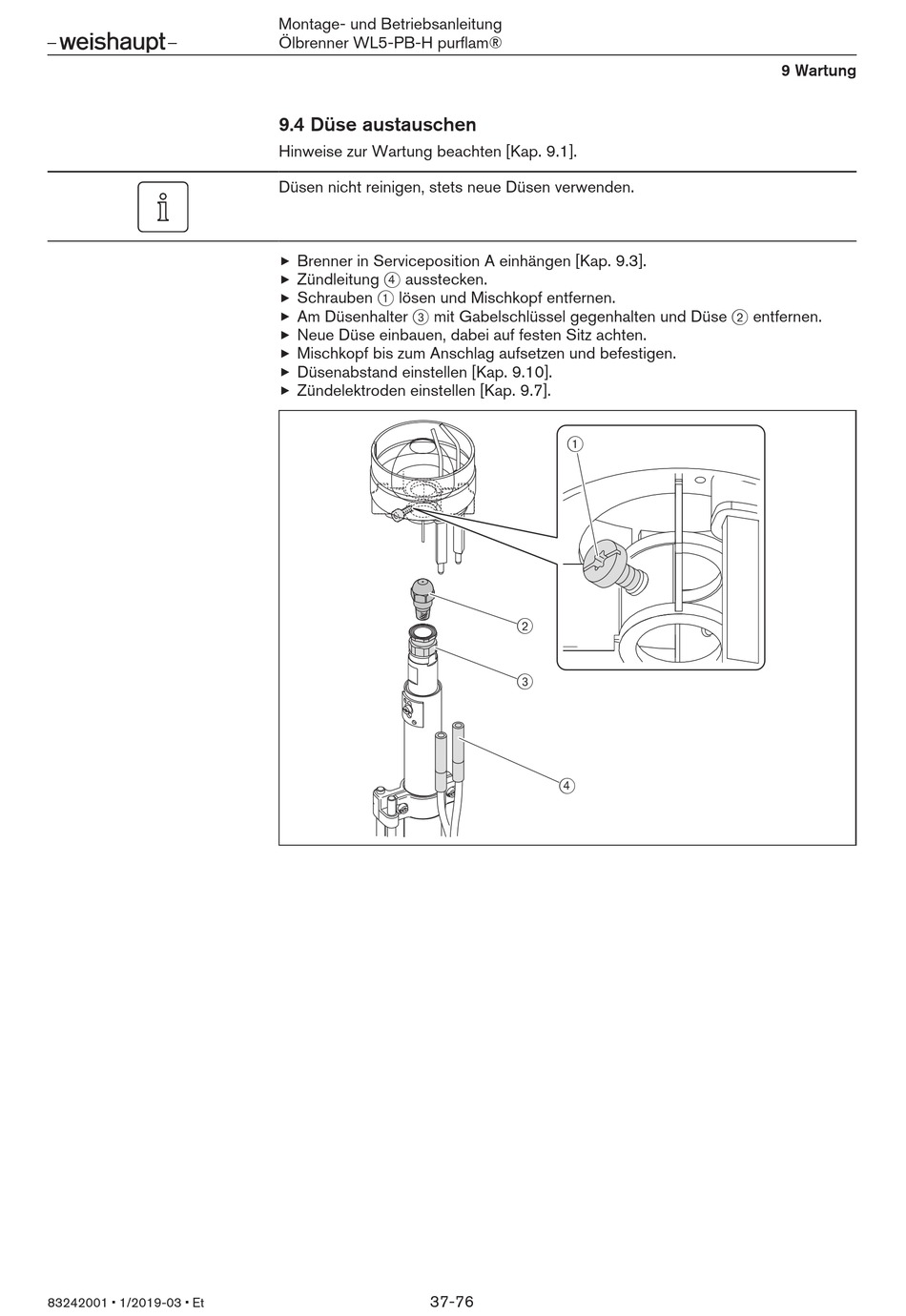

9.4 Düse austauschen
Hinweise zur Wartung beachten [Kap. 9.1].
Düsen nicht reinigen, stets neue Düsen verwenden.
Brenner in Serviceposition A einhängen [Kap. 9.3].
Zündleitung 4 ausstecken.
Schrauben 1 lösen und Mischkopf entfernen.
Am Düsenhalter 3 mit Gabelschlüssel gegenhalten und Düse 2 entfernen.
Neue Düse einbauen, dabei auf festen Sitz achten.
Mischkopf bis zum Anschlag aufsetzen und befestigen.
Düsenabstand einstellen [Kap. 9.10].
Zündelektroden einstellen [Kap. 9.7].
37-76
1
2
3
4
9 Wartung
