Bedienungsanleitung
PHC745
Sicherheitshinweise
Warnhinweise
Mit diesem Symbol gekennzeichnete elektrische Geräte dürfen europaweit nicht mehr im unsortierten Haus- oder
Gewerbemüll entsorgt werden. Geben Sie Altgeräte an den Hersteller zurück, der sie kostenlosen für den Benutzer
entsorgen muss.
Technische Daten
Technische Daten
Sondentyp
Werkstoff
pH-Bereich
pH-Auflösung
pH-Genauigkeit
Natriumfehler (Alkalifehler)
Steilheit
Isothermenschnittpunkt
Temperaturausgleich
Genauigkeit der Temperaturmessung ±0,3 °C
Betriebstemperatur
Lagerungstemperatur
Diaphragma Typ
Referenztyp
Elektrolyt
Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die Sicherheitsmaßnahmen im
Labor, und tragen Sie Schutzkleidung entsprechend den Chemikalien, mit denen Sie
arbeiten. Beachten Sie die Sicherheitsprotokolle in den aktuellen
Materialsicherheitsdatenblättern (MSDS/SDB).
Verletzungsgefahr. Glaskomponenten können zerbrechen. Vorsicht beim Umgang, um
Verletzungen zu vermeiden.
Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann
Verletzungen oder Beschädigungen des Geräts zur Folge haben. Im Handbuch wird in
Form von Warnhinweisen auf die am Gerät angebrachten Symbole verwiesen.
Änderungen vorbehalten.
Details

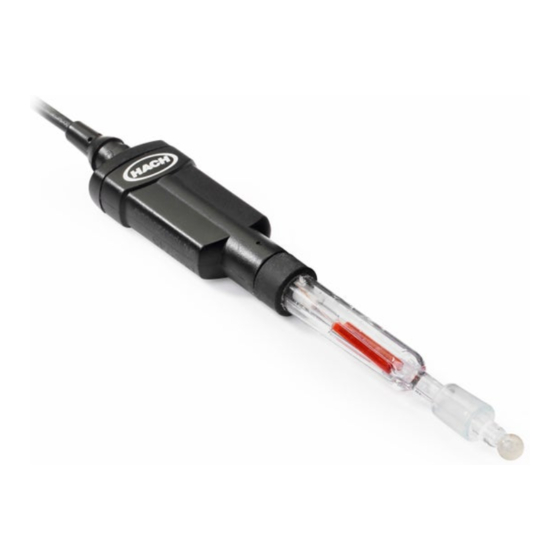

Kombinierte digitale pH-Sonde aus Glas mit nachfüllbarem Elektrolyt und integriertem
Temperatursensor
Glas
pH-Wert 0 bis 14
Benutzerwählbare Stabilisierungszeit und Auflösung – Schnell: 0,1, Schnell: 0,01,
Mittel: 0,01, Langsam: 0,01 oder Langsam: 0,001
±0,01 pH
<0,3 pH bei pH 13 in 0,1 M NaOH
–59 mV/pH (85 bis 115 % bei 25 °C des theoretischen Nernstschen Wertes)
pH 6,00
30-kΩ-NTC-Thermistor
–10 bis 100 °C
5 bis 40 °C (41 bis 104 °F)
Glashülle
1
Red Rod
Nachfüllbar, gesättigtes KCl
W A R N U N G
V O R S I C H T
DOC022.72.80435
1
Werbung
Verwandte Anleitungen für Hach PHC745
Inhaltszusammenfassung für Hach PHC745
- Seite 1 Bedienungsanleitung DOC022.72.80435 PHC745 Sicherheitshinweise W A R N U N G Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die Sicherheitsmaßnahmen im Labor, und tragen Sie Schutzkleidung entsprechend den Chemikalien, mit denen Sie arbeiten. Beachten Sie die Sicherheitsprotokolle in den aktuellen Materialsicherheitsdatenblättern (MSDS/SDB).
- Seite 2 Technische Daten Details Lagerungslösung Gesättigtes KCl Mindestprobentiefe: 18 mm Abmessungen Gehäusedurchmesser: 12 mm Gehäuselänge: 103 mm Gesamtlänge: 200 mm (7.87") Kabellänge: 1 m Kabelanschluss Digitaler M12-Ausgang und steckerkompatibel mit HQd-Geräten Red-Rod-Technologie von Radiometer Analytical: Kapselung der Referenzelemente in einem roten Schutzrohr. Produktübersicht Die Sonde besteht aus einer kombinierten digitalen pH-Elektrode mit nachfüllbarem Elektrolyt, Glasgehäuse und einem integrierten Temperatursensor.
- Seite 3 5. Fügen Sie der Sonde nach Bedarf Fülllösung hinzu (siehe Füllen Sie die Sonde auf Seite 13). Die Fülllösung muss während der Messung oder Kalibrierung über dem Standardlösungs- oder Probenspiegel liegen (Abbildung 6. Stellen Sie bei Red-Rod-Sonden sicher, dass sich ca. 0,5 cm KCl-Kristalle in der Fülllösung in der Sonde befinden.
- Seite 4 um den Fluss des Elektrolyts zu ändern. Ein höherer Fluss des Elektrolyts kann zu einer höheren Geschwindigkeit der Reaktion bei verschiedenen Probentypen führen 1. Halten Sie die Sonde über einen Becher oder Behälter. 2. Heben Sie das Hüllendiaphragma an, bis einige Tropfen Elektrolyt herausfließen. 3.
- Seite 5 • Die Kalibrierung wird in der Sonde und im Datenprotokoll gespeichert. Senden Sie die Kalibrierung an einen PC, einen Drucker oder einen Flash-Speicherstick, falls an- geschlossen. • Luftblasen unter der Sensorspitze können zu einer langsamen Reaktion oder zu Feh- lern bei der Messung führen. Wenn sich Blasen unter der Sensorspitze befinden, schütteln Sie die Sonde vorsichtig, um die Blasen zu entfernen.
- Seite 6 6. Drücken Sie Read 7. Führen Sie Schrit- 8. Drücken Sie Done 9. Drücken Sie Store (Messen). Warten te 4 bis 6 erneut aus, (Ende), um die Kalib- (Speichern), um die Sie, bis sich das Er- um die Mindestanzahl rierungs-Zusammen- Kalibrierung zu ak- gebnis stabilisiert hat.
- Seite 7 • Luftblasen unter der Sensorspitze können zu einer langsamen Reaktion oder zu Feh- lern bei der Messung führen. Wenn sich Blasen unter der Sensorspitze befinden, schütteln Sie die Sonde vorsichtig, um die Blasen zu entfernen. • Konditionieren Sie die Sonde vor der ersten Probenmessung für einige Minuten in ei- ner Probe oder einer Lösung, die hinsichtlich des pH-Wertes und der Ionenstärke mit der Probe vergleichbar ist, um die beste Stabilisierungszeit zu erreichen.
- Seite 8 Prüfstandard messen Die Funktion „Run Check Standard“ (Prüfstandard messen) dient zur Prüfung des Geräteverhaltens zwischen Probenmesungen. Die Funktion „Run Check Standard“ (Prüfstandard messen) kann regelmäßig oder in benutzerdefinierten Intervallen zu Messungen einer nachverfolgbaren Standardlösung eingesetzt werden. Legen Sie die Kriterien für die Prüfstandards im Menü für die PHC805-Einstellungen fest. Hinweis: Die Zugriffskontrolle muss deaktiviert sein, oder es muss ein gültiges Passwort verwendet werden, um die Optionen für „Run Check Standard“·(Prüfstandard messen) zu ändern.
- Seite 9 Tabelle 2 Parameter-spezifische Einstellungen (fortgesetzt) Einstellung Optionen Prüfstandardoptionen • Standard (temperaturkompensierter Puffer oder benutzerspezifisch bei 25 °C) • Erinnerung • Gültigkeitskriterien • Standardwert bei 25 °C (wenn ein benutzerspezifischer Standard gewählt wurde) Einheiten • • Ändern der Messoptionen Methoden sind Gruppen von Standardeinstellungen oder benutzerdefinierten Einstellungen für bestimmte Anwendungsgebiete.
- Seite 10 6. Geben Sie auf Anforderung den Namen der neuen Methodeneinstellungen über die Pfeiltasten an. Weitere Änderungen an den Einstellungen einer vorhandenen Methode werden automatisch mit dem gleichen Methodennamen gespeichert. 7. Drücken Sie EXIT (Beenden), bis das Messgerät zum Messmodus zurückkehrt. Ändern der Kalibrieroptionen 1.
- Seite 11 Tabelle 3 Benutzerspezifische Puffersätze Puffersatzwerte Optionen Beschreibung Std1 bis Std5 1,09 pH – 25 °C Voreingestellte temperaturkompensierte Pufferwerte. Hinweis: Es müssen Standards ausgewählt werden, die sich durch mindestens 2 pH- 1,68 pH – 25 °C Einheiten unterscheiden. Wenn zum Beispiel 1,09 pH für den ersten Standard gewählt wurde, muss der zweite Standard mindestens um 2 pH abweichen.
- Seite 12 5. Wählen Sie „Check Standard Reminder“ (Prüfstandarderinnerung) und aktualisieren Sie die Einstellungen: Optionen Beschreibung Erinnerungswiederholung Bestimmt das Zeitintervall für die Prüfstandarderinnerung – Aus, 30 Minuten, 2 h, 4 h; 8 h, 12 h oder 24 h. „Allow Defer“ (Verschieben Lässt das Verschieben der Prüfstandarderinnerung zulässig) zu –...
- Seite 13 Reinigen des Hüllendiaphragmas Reinigen Sie das Hüllendiaphragma, wenn Partikel ein korrektes Öffnen oder Schließen des Hüllendiaphragmas verhindern. 1. Vergewissern Sie sich, dass die Einfüllöffnung geschlossen ist, und drehen Sie die Sonde um. Dadurch wird verhindert, dass Elektrolyt aus der Sonde austritt. 2.
- Seite 14 Lagerung Kurzfristige und langfristige Lagerung Um die bestmögliche Sondenleistung zu erhalten, lassen Sie die Vergleichsstelle nicht austrocknen. Hinweis: Bewahren Sie die Sonde maximal 2 Stunden lang in einer Probe auf, wenn der pH-Wert der Probe nicht zu hoch ist. 1. Setzen Sie die Kappe in die Einfüllöffnung ein (siehe Produktübersicht auf Seite 2).
- Seite 15 Meldung oder Mögliche Ursache Tätigkeit Symptom pH-Messwert Aufbewahrungsbehälter nicht entfernt. Entfernen Sie den Aufbewahrungsbehälter. und/oder mV- Elektrisches Problem Wenden Sie sich an den technischen Support. Messwert bei allen Lösungen gleich Fehler: Standard Aufbewahrungsbehälter nicht entfernt. Entfernen Sie den Aufbewahrungsbehälter. nicht erkannt Falscher Puffer oder Verunreinigung in der Verwenden Sie frische Pufferlösung wie in der Pufferlösung...
- Seite 16 Meldung oder Mögliche Ursache Tätigkeit Symptom Drift/ungenaue Verunreinigte Glaskugel Sonde reinigen. Siehe Reinigen der Sonde Messwerte auf Seite 12. -Absorption (für Proben mit geringer Verwenden Sie die LIS-Kammer für LIS/hochreine Ionenstärke oder hochreine Proben) Proben, um eine Kontamination der Probe zu verhindern.
- Seite 17 Menge Teilenummer Elektrodenfülllösung, gesättigtes KCl 59 ml 25118059 Elektrodenfülllösung, gesättigtes KCl 500 ml 25118049 KCl-Kristalle (Radiometer Analytical) 15 g S21M001 Hach-Reinigungslösung für Elektroden 500 ml 2965249 EDTA-Standardlösung, 0,20 N 500 ml 102149 Schutzgehäuse LZW9161.99 LIS-Kammerbaugruppe 5189900 Farbkodierte pH-Standards (Puffer) pH 4,01 ±0,02 bei 25 °C, 500 ml 2283449 pH 7,00 ±0,02 bei 25 °C, 500 ml...
- Seite 18 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info@hach-lange.de Fax +41 22 594 6499 www.hach.com www.hach-lange.de © Hach Company/Hach Lange GmbH, 2014. Alle Rechte vorbehalten. Gedruckt in Deutschland. 01/2014, Ausgabe 1...
