4

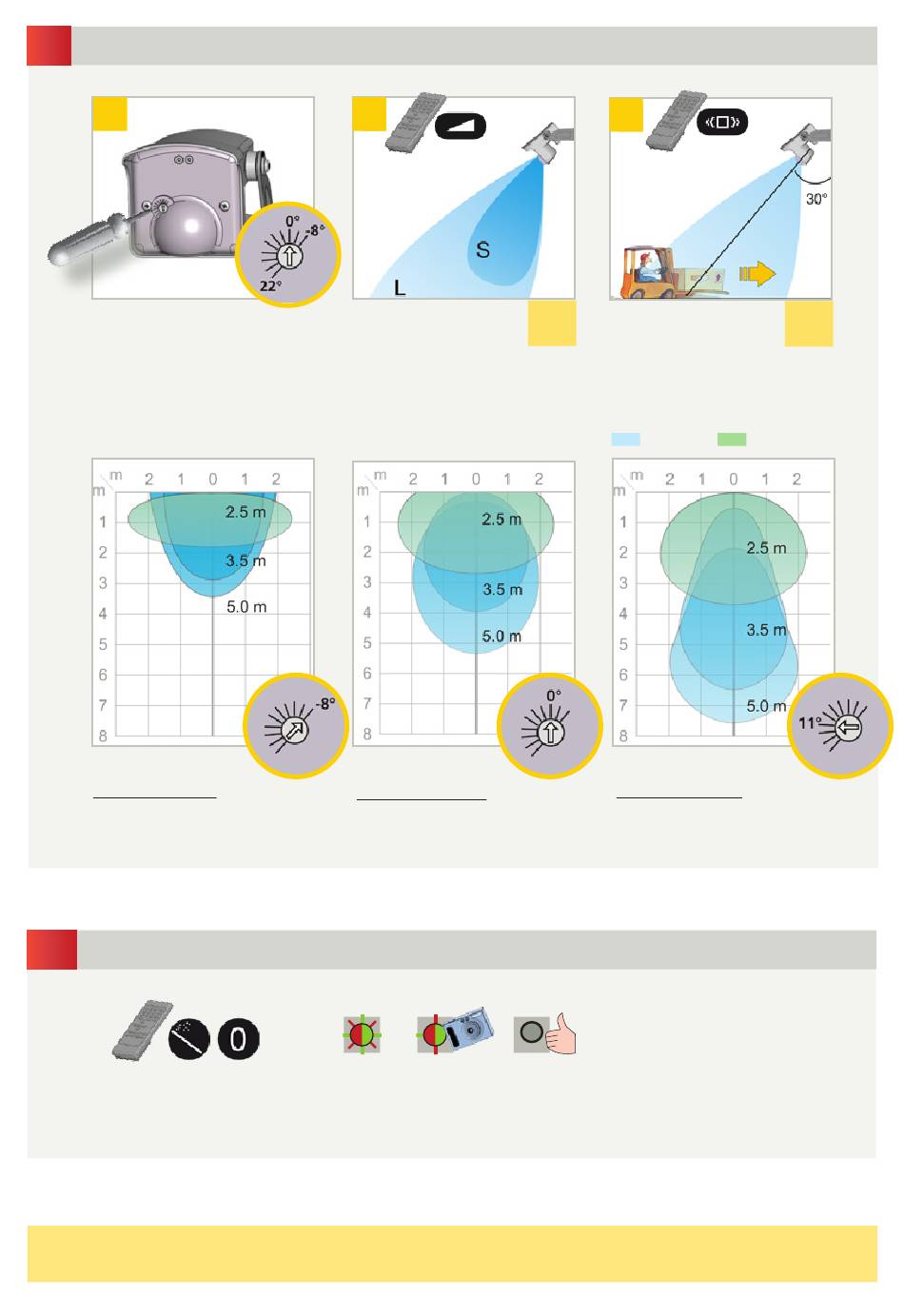

RADARFELD
1
Beim Drehen dieser Schraube
wird der Radarwinkel kleiner
oder größer (von -8° bis +22°).
Der Gesamtwinkel ist die Summe des Sensorwinkels und des Radarwinkels.
Sensorwinkel: 30°
Radarwinkel: -8°
Gesamtwinkel: 22°
Alle Erfassungsfeldabmessungen wurden unter bestimmten Bedingungen gemessen (Feldgröße 9).
5
INITIALISIERUNG
Starten Sie eine Initialisierung um ein neues Referenzbild zu nehmen.
Bitte das Feld verlassen und sich vergewissern, dass während der Initialisierung kein Werkzeug im Feld liegt.
Nach der ersten Inbetriebnahme führt der Sensor eine Initialisierung durch.
Nach jedem Stromausfall wird eine kurze Initialisierung durchgeführt.
:
WICHTIG
Testen Sie ob der Sensor ordnungsgemäß installiert ist bevor Sie die Installation verlassen.
2
0-9
Die Feldgröße einstellen.
Sensorwinkel: 30°
Radarwinkel: 0°
Gesamtwinkel: 30 °
Gesamtwinkel = Sensorwinkel
15-20 Sek
3 Sek
3
Den für die Anwendung
S. 6
passenden Erfassungs-
filter einstellen.
CONDOR
Sensorwinkel: 30°
Radarwinkel: +11°
Gesamtwinkel: 41°
CONDOR / CONDOR XL
1-6
S. 6
CONDOR XL
5
