CONDOR / CONDOR XL
1

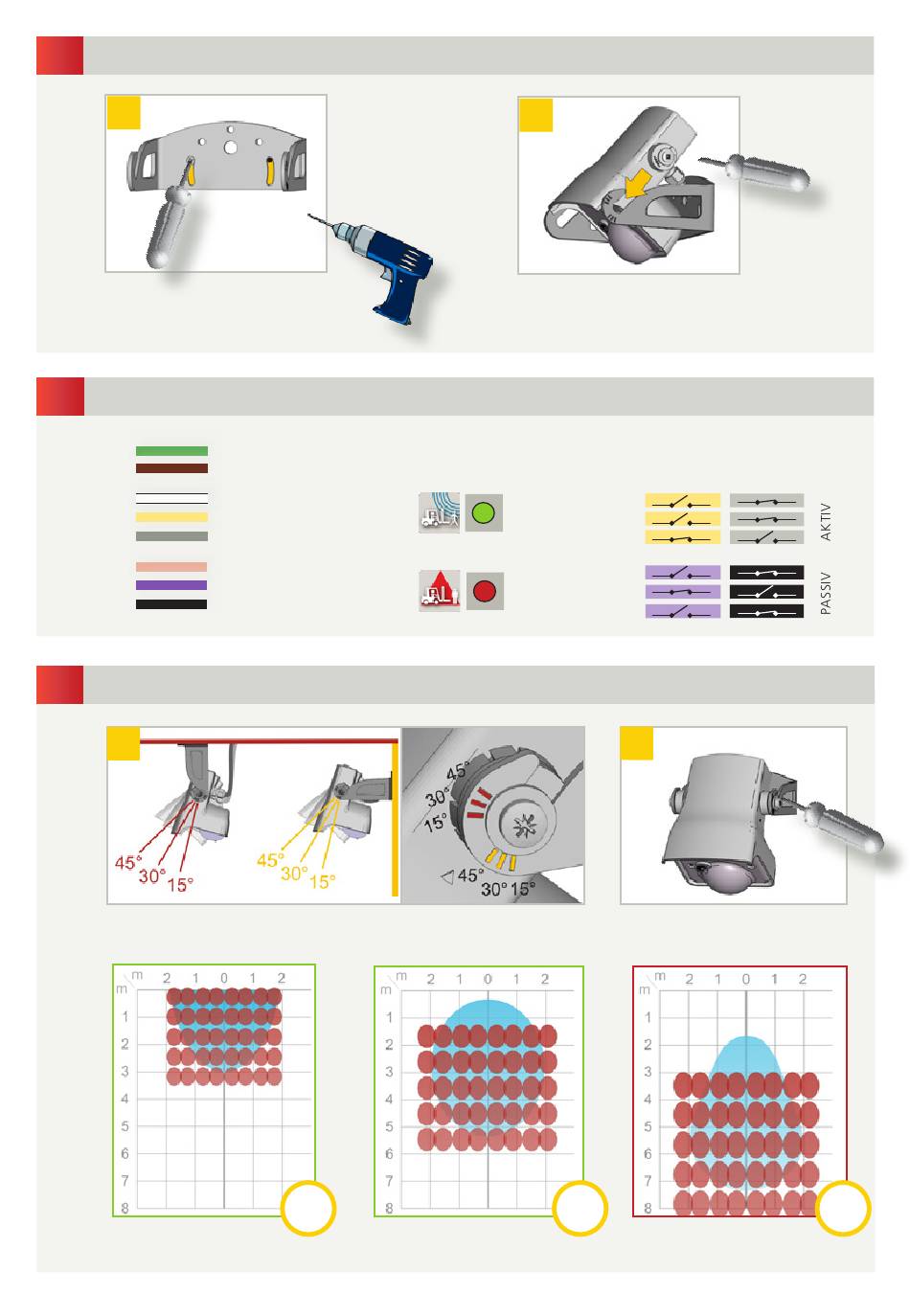

MONTAGE
1
Die Halterung vom Sensor entfernen.
2 Löcher bohren.
Die Halterung festschrauben.
2
VERKABELUNG
GN
BN
WH
YE
GY
PK
VT
BK
3
SENSORWINKEL
1
Den Winkel des Sensors einstellen um die Erfassungsfelder korrekt zu
positionieren.
Alle Erfassungsfeldabmessungen wurden unter bestimmten Bedingungen gemessen (Feldgröße 9, Montagehöhe: 5m).
4
Infrarotfeld = Emissionspunkte erfassbar mit Spotfinder. Das eigentliche Erfassungsfeld ist ein wenig kleiner und wird von externen Faktoren beinflußt.
12-24 V
STROMVERSORGUNG
AC-DC
COM
RADARAUSGANG
NO
Bewegungssignal
NC
COM
IR-AUSGANG
NC
Anwesenheitssignal
NO
15°
EMPFOHLEN
2
Den Sensor auf die Halterung
schieben und beide Schrauben
fest andrehen.
Die Drähte an die Torsteuerung anschliessen.
Zwischen Schließer- (NO) und Öffnerkontakt (NC)
wählen.
KEIN STROM
KEINE ERFASSUNG
ERFASSUNG
KEIN STROM
KEINE ERFASSUNG
ERFASSUNG
DECKE
WAND
30°
2
Die Schrauben fest andrehen.
NICHT EMPFOHLEN
45°
