Montage
597
Kondenswasseranschluss
und Sifon
A
Wandmontageplatte
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
VALLOX KWL 080 SE
Das Gerät hebt sich bei der
Installation im 10mm über die
Endhöhe
Die Durchführung von elektrischen
Leitungen ist auf beiden Seiten des
Gerätes möglich
Unterkante
der Halterung
150
Cu ø12x1
ø 7 14 Stück

EINBAU DES VALLOX 080 SE

Unterkante
der Halterung
13
Das Gerät VALLOX KWL 080 SEwird
an einem Ort installiert, dessen
Temperatur nicht unter +10 °C sinkt.
Ohne Ummantelung ist das Gerät in
einem Raum zu installieren, in dem
dessen Betriebsgeräusch nicht weiter
stört, wie Lagerräume, technische
Räume u.ä.

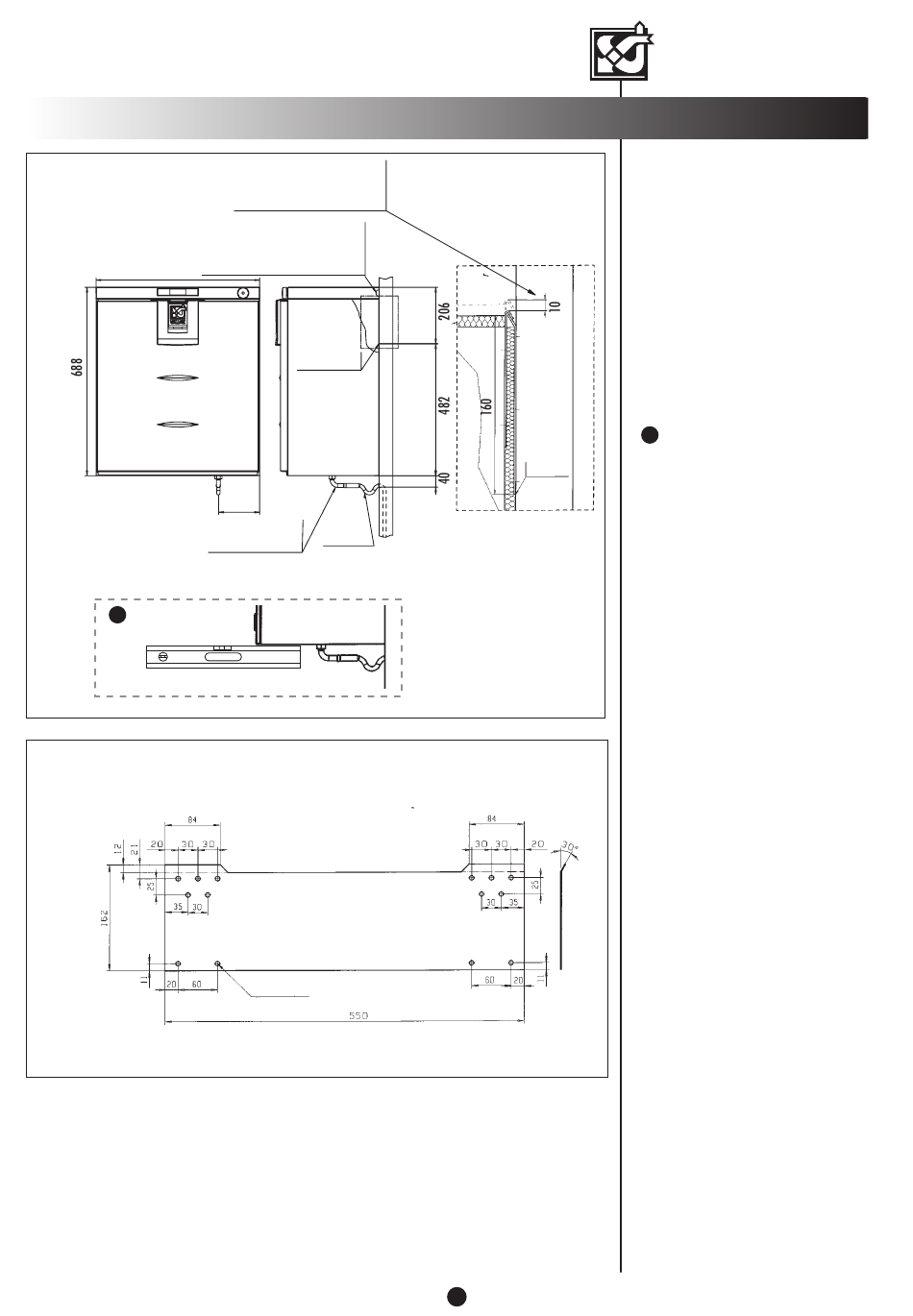

Befestigung
Das Gerät VALLOX KWL 080 SEwird
mit einer Montageplatte entsprechend
der nebenstehenden Abbildung an
der Wand montiert.
ACHTUNG:
Das Geräte Vallox KWL 080 SE
A
muss waagrecht eingebaut sein.
Mit Hilfe der Wasserwaage
ausloten.
Wandkonstruktion
Bei der Befestigung ist die
Wandkonstruktion zu berücksichtigen.
Wegen der Schallübertragung sollte
die Montage des Geräts an eine
hohle Zwischenwand mit
Resonanzboden oder an eine
Schlafzimmerwand vermieden
werden, bzw. sollte die
Schallübertragung verhindert werden.
Kondenswasser
Zum Lieferumfang gehört eine Sifon.
Mit einem hieran angeschlossenen
Rohr kann das aus der Abluft
kondensierte Wasser in den
Bodenabfluss abgeleitet werden (nicht
direkt in die Kanalisation). Hinter der
Sifon darf das Rohr nicht mehr
ansteigen. Damit der freie
Kondensatablauf aus dem Gerät
gewährleistet ist, muss das Gerät
waagerecht installiert werden.
Achtung:
Beachten Sie bei der Anbringung der
externen Anschlüsse an das
elektrische Schaltgehäuse des
Gerätes, dass das Schaltgehäuse
zum Beispiel an der Wand neben
dem Gerät angebracht wird.
Luftstrom-Messstutzen
Die im Gerät fest eingebauten
Luftstrom-Messstutzen befinden sich
hinter die dem Typenschild.
An den Messstutzen kann mit einem
Differenzdruckmesser der
Gesamtdruck der Zuluft- und
Abluftkanäle gemessen werden.
Anhand der Druckwerte können die
Volumenluftströme für die
verschiedenen Betriebsstellungen des
Gerätes im Luftmengendiagramm des
Gerätes (S. 5) abgelesen werden.
Der rote Messschlauch ist auf der
Druckseite des Ventilators, der
schwarze Schlauch auf der Saugseite.
