Vallox 080SE Technische Anleitung Seite 8

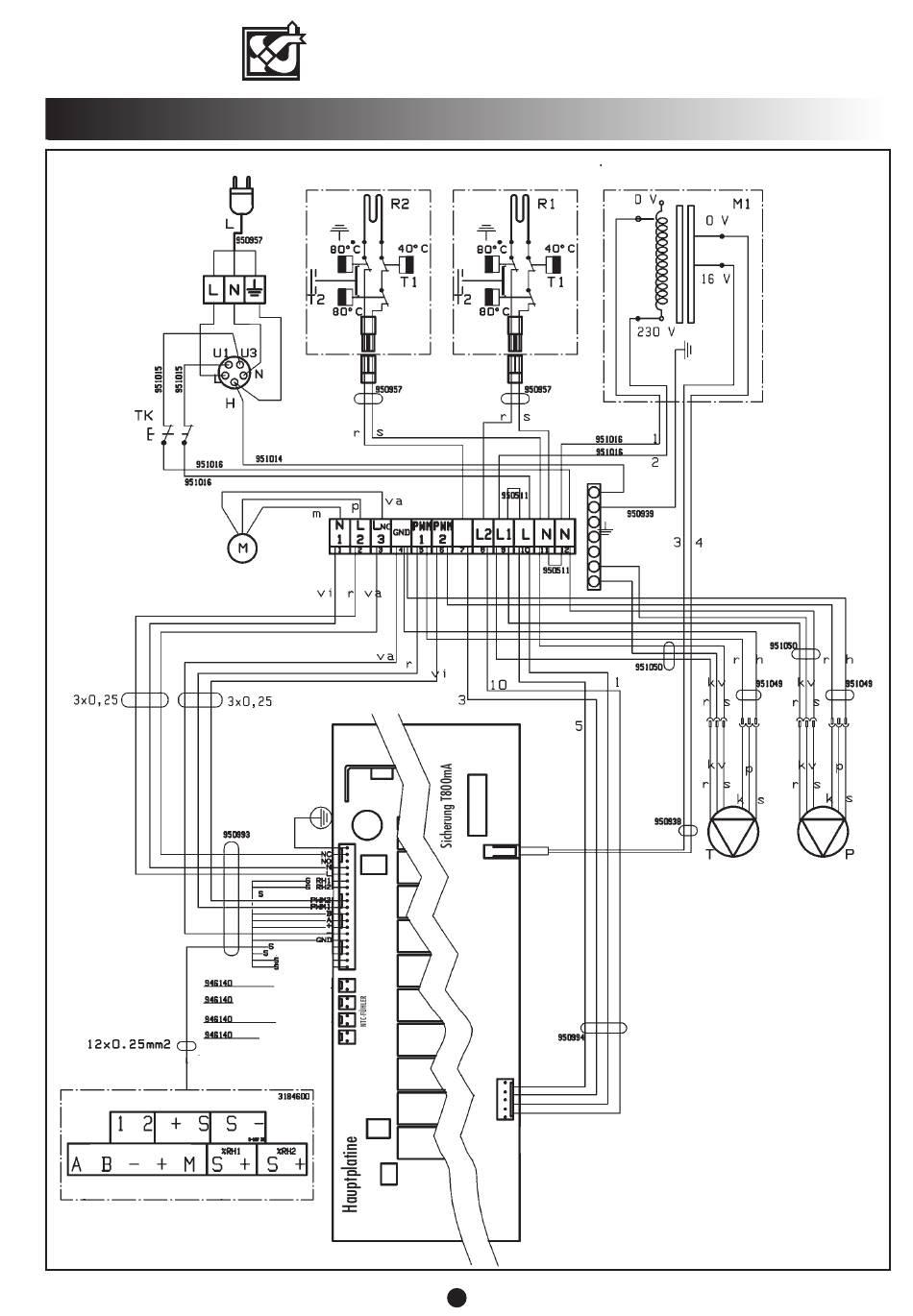

INNERER ELEKTROSCHALTPLAN
STÖRUNGS-
KAMINTASTSCHALTER FERNBEDIENUNG
MELDUNG
RS-485 BUS
Schaltdose (auf dem Gerät)
VALLOX KWL 080 SE
Druckshalter
Störungsmeldung
Kamintastschalter
Fernbedienung
Fernbedienung
Abluft
Außenluft zum Gerät
Zuluft
Frostschutz
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
8
T Zuluftventilator
P Abluftventilator
M1 Gleichstromtransformator
mit Schutzspannungsspule
230 VAC/16 VAC
H Entstörer
L Anschlussleitung mit Schutzerdung
TK Sicherheitsschalter
T1 Sicherheitsthermostat
für Heizelement
R1 Vorheizregister
R2 Nachheizregister
M Klappenmotor 16 VAC
Leitungen
s = blau
m = schwarz
r = braun
va = weiss
vi = grün
p = rot
h = grau
kv = gelb/grün
