FBD 382-LCD
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
• Für wohnungsbezogenen Luftaustausch
• Austausch der Zuluft/Abluft mit
Wärmerückgewinnung
• Hoher Wirkungsgrad der
Wärmerückewinnung durch
Kreuzgegenstromwärmetauscher
• Elektronischer Regler mit LCD-Anzeige
• Wochenuhrsteuerung standardmäßig
• Wochenzeitschaltuhr standardmäßig
• Feuchteregelung (Zusatzausstattung)
• Kohlendioxid-Regelung
(Zusatzausstattung)
• Wartungsanzeige
• Kamin-/Stoßlüftungsfunktion am Regler
• Gute Luftfilterung
• Sommer-/Winterautomatik
• Fest eingebaute Luftstrom-Messstutzen
Modelle:
Mit Gleichstromventilatoren

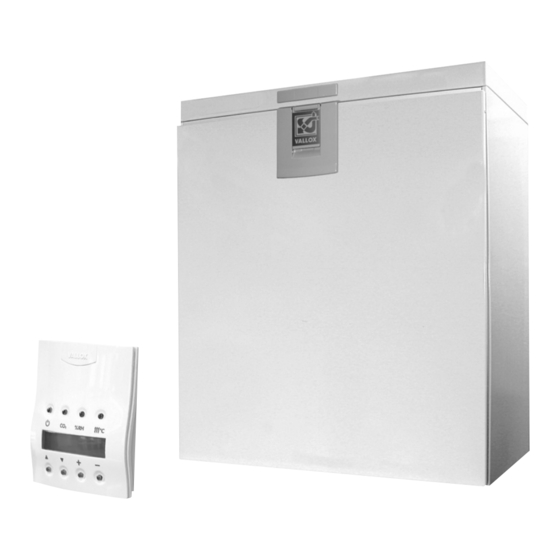

VALLOX KWL 080 SEDC R
VALLOX KWL 080 SEDC L
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Vallox
080
SE
Anschlussleistung
Kapselungsklasse
Ventilatoren
Abluft
Gleichstrom (DC)
Zuluft
Wärmerückgewinnung
Umgehung der Wärmerückgewinnung
Elektrisches Vorheizelement
Elektrisches Nachheizelement (Zusatzausstattung) max. 900 W 3,9 A
Filter
Zuluft
Abluft
Gewicht
Optionen der Luftaustauschregelung
Zusatzausstattung
Typennummer 3520
Zertifikatnummer des Technischen
Forschungszentrums von Finnland (VTT) C326/05
230 V, 50 Hz, ≈ 5 A
(+ Nachheizelement)
IP 34
3
0,066 kW 0,5 A 63 dm
/s 50 Pa
3
0,066 kW 0,5 A 52 dm
/s 50 Pa
Kreuzgegenstromwärmetauscher, =90 %
Sommer-/Winterautomatik
max. 900 W 3,9 A
G3 und F7
G3
42 kg
Steuerung über Reglereinheit
CO
- und Feuchteregelung
2
Fernkontrollsteuerung
(EIB-LON-Wandler)
Fernkontrollsteuerung
(Spannungs-/Stromsignal)
elektrisches Nachheizelement
CO
-Fühlerr
2
%RH-Fühler
EIB-LON-Wandler
• 1.09.404DH
• 10.12.2009
• Typ 3520
© VALLOX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox 080SE
Inhaltszusammenfassung für Vallox 080SE
