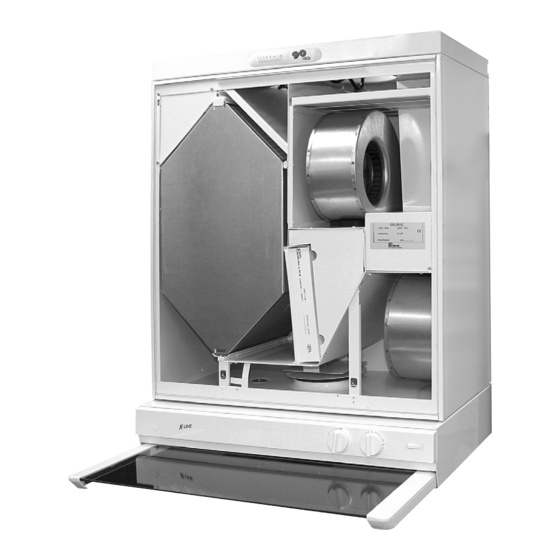

• Für den Luftaustausch in Wohnungen.
• Austausch der Zuluft/Abluft mit
Wärmerückgewinnung.
• Wirkungsgrad des Kreuz-
Gegenstromwärmetauschers bis zu 90 %.
• Gute Luftfilterung.
• Fest eingebaute Luftstrom-Messstutzen.
• Leistungsregelung des Ventilators an der
Abzugshaube.
• Bypassklappe als Standardausrüstung.
• Brandschutzklappe zwischen Lüftungsgerät
und Dunstabzugshaube.
• Lüftungsgerät kann nicht an der
Abzugshaube abgeschaltet werden.
Der EIN/AUS-Schalter ist bauseits
vorzusehen!
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Vallox
091
Anschlussleistung
Schutzart
Ventilatoren
Gleichstrom (DC)
Wärmerückgewinnung
Umgehung der Wärmerückgewinnung
Filter
Gewicht
Leistungsregelung des Luftaustauschs
Zusatzausstattung
SC
Typennummer A3522
Modelle
VALLOX KWL 091SC R
VALLOX KWL 091SC L
230 V, 50 Hz, ≈ 1,8 A
IP 30
331 m
Zuluft
0,119 kW 0,9 A
270 m
Abluft
0,119 kW 0,9 A
Kreuz-Gegenstrom, >90 %
Manuelle Bypassklappe
Zuluft
G3 / F7 (F7 Zusatzausstattung)
Abluft
G3
52 kg
– Dunstabzugshaube
– Filter F7
• 1.09.351DH
• 9.1.2012
• Typennummer A3522
© VALLOX
3
/h 50 Pa
3
/h 50 Pa
Werbung
Verwandte Anleitungen für Vallox 091 SC
Inhaltszusammenfassung für Vallox 091 SC
- Seite 1 52 kg • Brandschutzklappe zwischen Lüftungsgerät Leistungsregelung des Luftaustauschs – Dunstabzugshaube und Dunstabzugshaube. Zusatzausstattung – Filter F7 • Lüftungsgerät kann nicht an der Abzugshaube abgeschaltet werden. Der EIN/AUS-Schalter ist bauseits vorzusehen! © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...

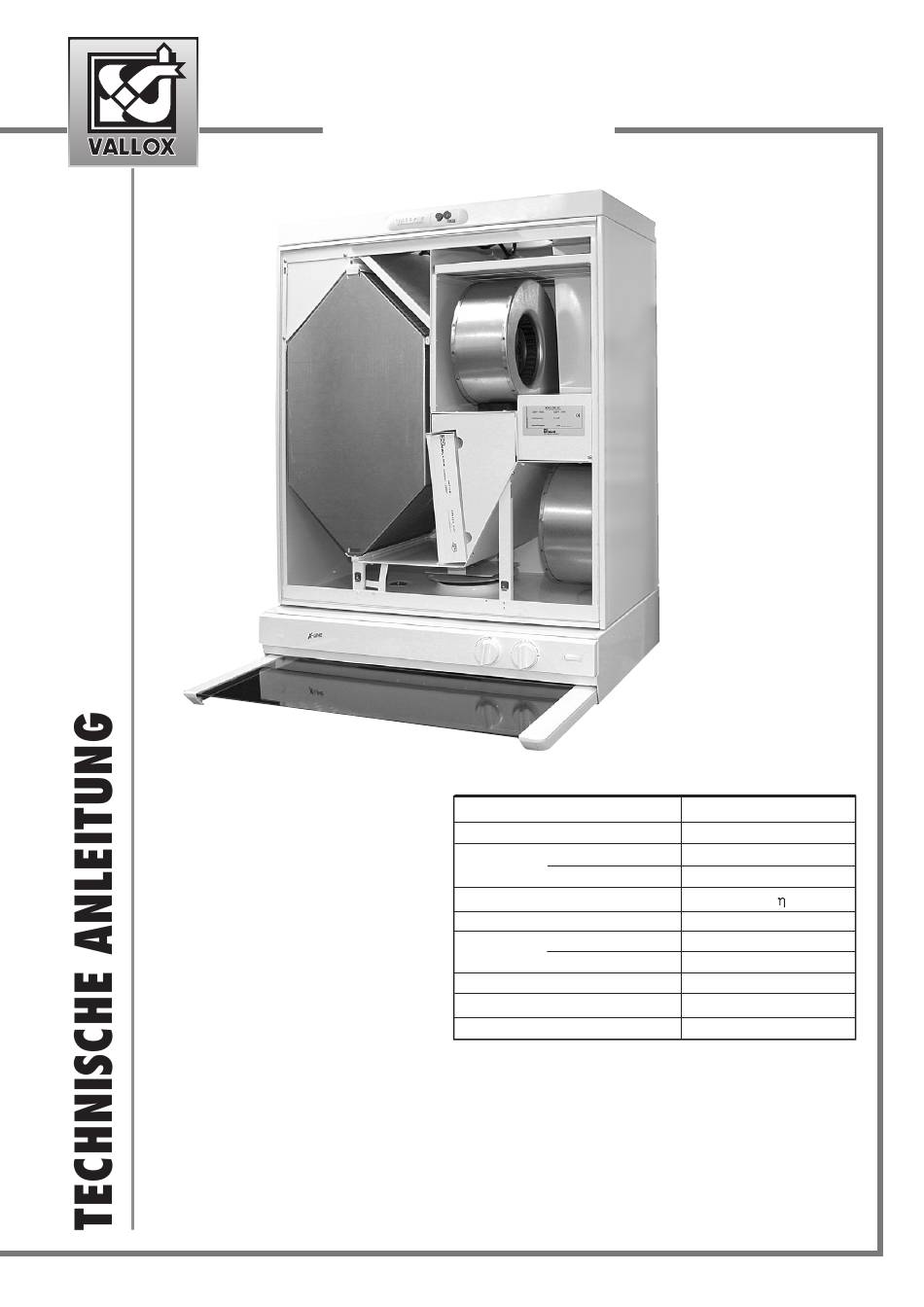

- Seite 2 VALLOX KWL 091SC TECHNISCHE ANLEITUNG VALLOX KWL 091SC Vielen Dank, dass Sie sich für ein VALLOX -Lüftungs-System mit Wärmerückgevinnung entschieden haben. Das VALLOX KWL 091SC wird in zwei Varianten geliefert: • VALLOX KWL 091SC – R Außenluftansaugung rechts • VALLOX KWL 091SC – L Außenluftansaugung links Die Abbildungen in der Technische Anleitung zeigen das VALLOX KWL 091SC–R.
- Seite 3 VALLOX KWL 091SC ALLGEMEINE HINWEISE Diese technische Anleitung richtet sich an den Fachinstallateur. Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das VALLOX KWL 091 SC einbauen und anschließen. Bewahren Sie die Anleitung gut auf! Planung Hinweise Das VALLOX KWL 091 SC ist entsprechend der Systemberechnung des Planungsbüros einzusetzen und zu betreiben.
- Seite 4 Arretiervorrichtung für der Abzugshaube Sommer-/Winter-Klappe Wärmetauscher Zuluft in die Wohnung Beleuchtungsschalter Reparaturschalter Außenluftfilter F7 Abluft aus der Wohnung Brandschutzklappe Dunstabzugshaube (Zusatzausstattung) Außenluft zum Gerät Außenluftfilter G3 Klemmenkasten Fortluft nach draußen © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 5 3,6 V 5,4 V 7,3 V 10 V VALLOX KWL 091 SC 61/86 104/140 158/202 248/292 , dB(A) 23,9 30,6 38,0 45,3 * Schallwerte gemessen ohne Dunstabzugshaube, Abdeckung und benachbarte Oberschränke © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 6 Umgehung der Wärmerückgewinnung aktiviert. Luftfilterung Im VALLOX KWL 091SC werden sowohl Abluft wie Zuluft vor den Ventilatoren grob gefiltert, auf der Zuluftseite ist ein Grobfilter der Klasse G3 (C) eingebaut, auf der Abluftseite ein Grobfilter der Klasse G3 (D). Zusätzlich ist das Gerät auf der Zuluftseite mmit einem Feinfilter F7 (E8) ausgerüstet, der feinkörnigen Staub, feinen Blütenstaub und unsichtbaren Staub herausfiltert.
- Seite 7 1 0 V D C Spannungsverteilerschalter (an der Abzugshaube) Beleuchtungsschalter Leitungen = blau = schwarz = braun = weiss = grün = rot = grau YE/GN = gelb/grün Vallox KWL 090SC 020112KP 7020800DH © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 8 Zuluftventilator ZV an und verhindert so ein Einfrieren des Wärmetauschers. Wenn die Einfriergefahr vorüber ist, schaltet sich der Ventilator automatisch wieder ein. Der Betriebspunkt des Gefrierschutzthermostats kann geändert werden, die Werkseinstellung beträgt +5 °C. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 9 Achten Sie auf die Leitungsführung (B) der Anschlussleitung wie in der Ab- bildung. Falls erforderlich, verwenden Sie eine Leitungsabdeckung (C). Absperrklappe Anschlussleitung und Leitungsabdeckung der Abzugshaube Kondensatanschluss Ausgangsöffnung der Kondensatleitung Handmutter, Befestigung der Abzugshaube © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 10 ACHTUNG! In der Küche muss immer ein separates Abluftventil zur Gewährleistung der Grundlüftung installiert sein.Beim Betrieb des Gerätes VALLOX KWL 091SC ist keine Grundentlüftung über die Abzugshaube möglich. Die Dunstabzugshaube wird zur verstärkten Ableitung von Küchendünsten eingesetzt. min. 350...
