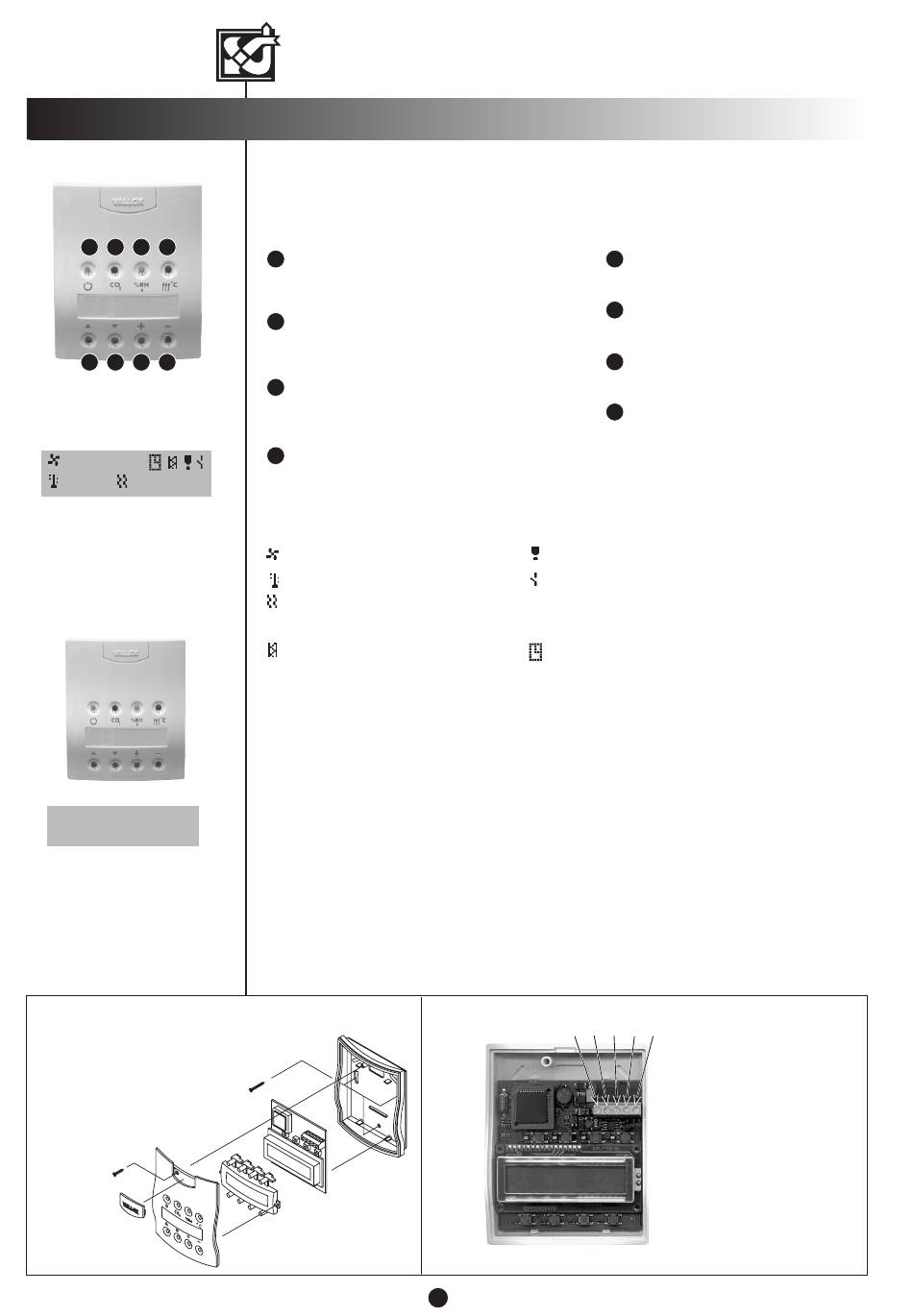

Vallox 080SE Technische Anleitung Seite 6

REGLEREINHEIT
1 2 3 4
5 6 7 8
Tastatur
3
21 C 10:20
Hauptanzeige
Paneelin osoite
1
Regleradresse
1
Aufputzinstallation der
Reglereinheit
Die Reglereinheit wird
an einer Wand oder
auf einem einteiligen
Einbaurahmen installiert.
VALLOX KWL 080 SE
Wochenuhrsteuerung
Mit der Wochenuhrsteuerung in der Reglereinheit des Gerätes kann für jede Stunde jedes
Wochentages die gewünschte Ventilatorleistungsstufe (1...8) programmiert werden.
Reglereinheit
Starttaste
1
Mit dieser Taste wird das Luftaustauschgerät ein- und
ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist
das Gerät eingeschaltet.
Kohlendioxid-Regelung
2
Mit dieser Taste wird die Kohlendioxid-Regelung ein-
und ausgeschaltet. Wenn die Leuchtanzeige leuchtet,
ist die Regelung eingeschaltet.
Feuchteregelung
3
Mit dieser Taste wird die Feuchteregelung ein- und
ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist
die Regelung eingeschaltet.
Nachheizung (Sommer- / Winterbetrieb)
4
Mit dieser Taste wird die Nachheizung ein- und
ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist
Winterbetrieb und die Nachheizung ist
eingeschaltet. Wenn die Leuchtanzeige nicht
leuchtet, ist der Sommerbetrieb eingeschaltet.
Ventilatorleistung (3).
3
Zulufttemperatur (21 °C).
21 C
Die Nachheizung heizt.
Uhrzeit.
10:20
Alarm der Filterüberwachung.
Die Ventilatorleistung kann in dieser Anzeige mit den + und – Tasten geändert werden.
Montage, Demontage und Leitungsführung der Reglereinheit
Die Reglereinheit wird direkt vom elektrischen Schaltgehäuse des Gerätes VALLOX KWL 080
SEverkabelt. Die Reglereinheit kann auch in Serienschaltung mit einem CO2-Fühler oder einer
anderen Reglereinheit verkabelt werden (siehe äußerer Elektroanschluss, Seite 9).
Adressen der Reglereinheiten
Falls mehr als eine Reglereinheit an das System angeschlossen wird, müssen die Adressen der
Reglereinheiten geändert werden.
z.B. 3 Regler.
• Die erste Reglereinheit an das Gerät anschließen und dessen Adresse auf 3 ändern.
• Die zweite Reglereinheit anschließen und dessen Adresse auf 2 ändern.
• Die dritte Reglereinheit anschließen und überprüfen, dass dessen Adresse 1 ist.
Wenn Reglereinheiten die gleiche Adresse haben, tritt ein Busfehler auf. In diesem Fall muss ein
Regler abgetrennt und die Adresse des andern Reglers geändert werden. Der oben geschilderte Fall
kann bei der nachträglichen Installation eines zusätzlichen Reglers auftreten.
Leitungsführung
Breite 90 mm
Höhe 110 mm
Tiefe 23 mm
6
Nach oben blättern
5
Mit dieser Taste kann in der Anzeige
nach oben geblättert werden.
Nach unten blättern
6
Mit dieser Taste kann in der Anzeige
nach unten geblättert werden.
Plus-Taste
7
Mit dieser Taste können Werte
vergrößert werden.
Minus-Taste
8
Mit dieser Taste können Werte
verkleinert werden.
Alarm der Wartungsanzeige.
Kamin- / Stoßlüftungsschalter eingeschaltet.
Der Kamin-/Stoßlüftungsschalter wird in dieser
Anzeige durch 2 Sekunden langes gleichzeitiges
Gedrückthalten der + und – Tasten eingeschaltet.
Wochenzeitschaltur eingeschaltet.
1 2 3 4 5
+ – A B M
Elektronikplatte der Reglereinheit
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Kabel:
2 2
JY (ST) Y 2 x 2 x 0,6 mm + 0,5 mm
Achtung!
Durch eine falsche Verdrahtung der
(+)-Leitung wird die Reglereinheit zerstört!
}
1 = orange 1 = +
ca. 21 VDC
2 = weiß 1 = –
3 = orange 2 = A
4 = weiß 2 = B
5 = Metall = Signalerde
