Vallox 080SE Technische Anleitung Seite 9

EIB-LON-Wandler
Zusatzausstattung
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
VALLOX KWL 080 SE
Achtung:
Durch fehlerhafte Verdrahtung der
(+) -Leitung wird die Reglereinheit
zerstört
REGLEREINHEIT 1
Mehrere Einheiten möglich, max. 3 St.
Standard: 1 Stück
0...10 VDC
(10 VDC, 20 mA)
ODER
0...20 mA
Fernbedienungssteuerung
Kurzschlussleitung muss vor dem
Anschluss entfernt werden
KAMINTAST-
SCHALTER
Druckknopfschalter
(selbstrückstellender Kontakt)
STÖRUNGSMELDUNG
Max. 1 A, 24 VDC
(potentialfreie Kontakte)
STÖRUNGS-
KAMINTAST-
MELDUNG SCHALTER
RS-485 Bus
Schaltgehäuse
auf dem Gerät
Gerätesinternes
Schaltgehäuse

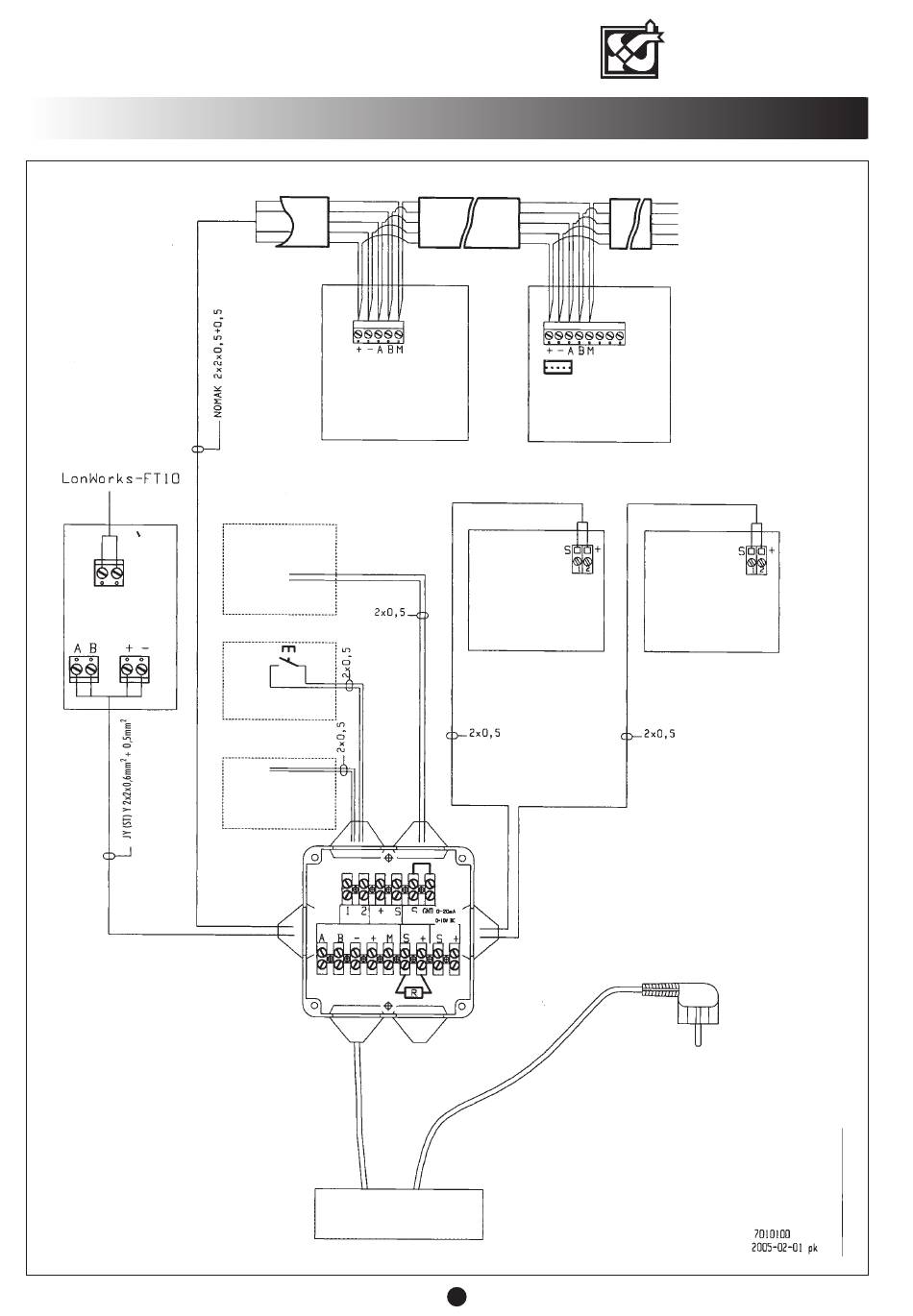

ÄUSSERER ELEKTROSCHALTPLAN
Achtung:
Durch fehlerhafte Verdrahtung der
(+) -Leitung wird der Fühler zerstört
CO -FÜHLER 1
2
Mehrere Fühler
möglich, max. 5 St.
Zusatzausstattung
Der erste Feuchtefühler wird
anstelle des Widerstands
R 6K8 montiert
FEUCHTEFÜHLER %RH1
Zusatzausstattung
VENTILATOR-
STEUERUNG
9
Metall = M
weiß 2 = B
}
2. gedrehtes Paar
orange 2 = A
weiß 1 = –
}
1. gedrehtes Paar
orange 1 = +
FEUCHTEFÜHLER %RH2
Zusatzausstattung, max. 2 St.
Steckeranschluss 10 A
1,2 m auf dem Gerät
