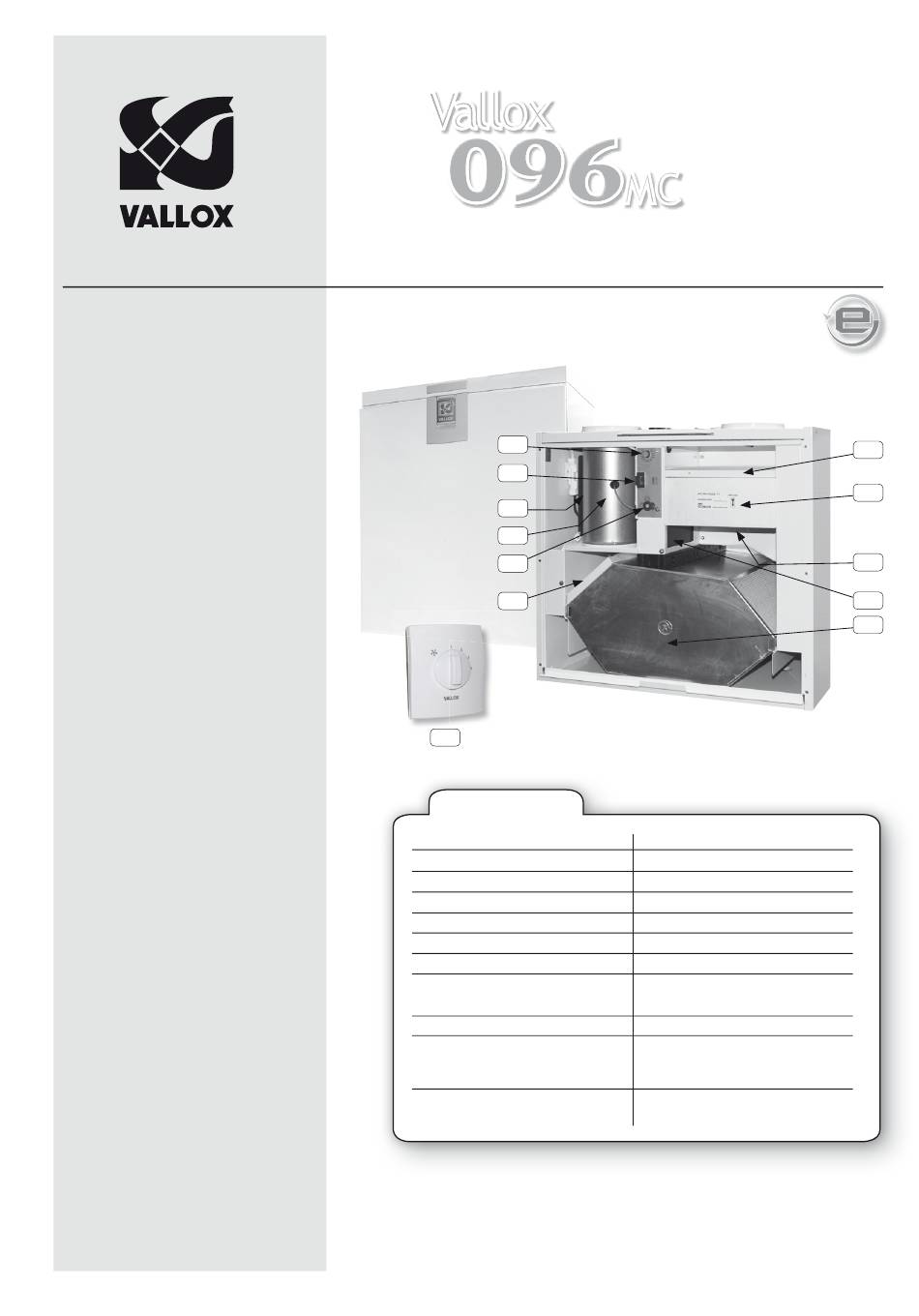

Vallox 096 MC R Bedienungs-, Wartungs- Und Technische Anweisung

Vorschau ausblenden Andere Handbücher für 096 MC R:

Werbung

Quicklinks

Diese Anleitung herunterladen
© Vallox
1.09.601GER
Aktualisiert:
30.3.2015
Gültig ab:
30.3.2015
1
Abluftventilator (hinter
der Schutzabdeckung)
2
Zuluftventilator
(hinter dem Abluftkanal)
3
Außenluftfi lter F7
4
Wärmetauscher
5
Sommer-/Winter-Klappe
6
Außenluftfi lter G4
7
Abluftfi lter G4
8
Nachheizregister
(hinter dem Abluftkanal)
9
Sicherheitsschalter
10 Rechtsseitiges Modell:
Regelung der Zuluft-Vorwärmung
Linksseitiges Modell:
Regelung des Zuluft-
und Abluftstroms
11 Rechtsseitiges Modell:
Regelung des Zuluft-
und Abluftstroms
Linksseitiges Modell:
Regelung der Zuluft-Vorwärmung
12 SC-Regler
Vallox
096
Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung
und bedarfsabhängiger Abtauautomatik
Bedienungs-, Wartungs- und
technische Anweisung
10
9
8
2
11
7
12
TECHNISCHE DATEN
Elektroanschluss
Kapselungsklasse
Ventilatoren
Gleichstrom (DC)
Wärmerückgewinnung
Umgehung des Wärmetauschers
Elektro-Nachheizelement (Standard)
Filter
Gewicht (inklusive Verpackung)
Regelung der Lüftungsleistung
Zubehör
MC
Abbildung: Modell R
230 V, 50 Hz, = 5,1 A (Stecker)
IP34
Abluft
89 dm
/Sek 100 Pa
3
Zuluft
86 dm
/Sek 100 Pa
3
Kreuzgegenstrom-Wärmetauscher, >80 %
Automatisch
900 W 3,9 A
Zuluft
G4 und F7
Abluft
G4
53 kg
- SC-Regler (Zusatzausstattung)
- Dunstabzugshaube (Zusatzausstattung)
- Kamintastschalter (Zusatzausstattung)
- Isolierte Durchführungsplatte für Zwischendecke
- Deckenmontageplatte Vallox 096
Typ
3721
Modelle
VALLOX 096 MC R
VALLOX 096 MC L
6
3
1
5
4

Werbung

loading

Verwandte Anleitungen für Vallox 096 MC R

Inhaltszusammenfassung für Vallox 096 MC R

  • Seite 1 3721 Modelle Vallox VALLOX 096 MC R VALLOX 096 MC L Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung und bedarfsabhängiger Abtauautomatik © Vallox Bedienungs-, Wartungs- und 1.09.601GER technische Anweisung Aktualisiert: 30.3.2015 Gültig ab: 30.3.2015 Abluftventilator (hinter der Schutzabdeckung) Zuluftventilator (hinter dem Abluftkanal) Außenluftfi lter F7 Wärmetauscher...
  • Seite 2 Fähigkeiten oder mit mangelnder Erfahrung im sicheren Umgang mit dem Gerät. Diese Personen können das Gerät unter Aufsicht einer für ihre Sicherheit verantwortlichen Person oder nach deren Anweisungen bedienen. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 3 Verkabelung des Ventilators überprüfen, Ventilator bei Bedarf austauschen Abluftventilator ist stehengeblieben Verkabelung des Ventilators überprüfen, Ventilator bei Bedarf austauschen EEPROM defekt Neue Leiterplatte im Gerät einbauen © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.

  • Seite 4: Wartung

    WARTUNG Filter Vor Beginn der Wartungsarbeiten Beim Öffnen der Gerätetür des VALLOX 096 MC unterbricht der Sicherheitsschalter (T) die Stromzufuhr. Ziehen Sie trotzdem noch den Gerätestecker heraus. Ziehen Sie vor Beginn der Wartungsarbeiten am VALLOX 096 MC immer den Gerätestecker heraus.
  • Seite 5 (Abbildung 6). Dabei fällt der Ventilator nach unten und kann aus dem Gerät herausgezogen werden. Schnellverbindungsstecker der Ventilatorkabel abziehen. Wenn erforderlich, Übertragungsstange der Umgehungsklappe von der Zwischenwand lösen (Abbildung 7). © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 6 Bodenwanne nicht verstopft ist. Dies kann durch Zugabe von etwas Wasser in die Bodenwanne überprüft werden. Bei Bedarf reinigen. Darauf achten, dass kein Wasser in elektrische Geräte gelangt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.

  • Seite 7: Technische Daten

    SÄÄTÖASENTO / ILMAVIRTA dm 2,8V 4,5V 6,0V 7,0V 7,7V 9,0V 10,0V 11,35V 14/15 31/30 48/44 60/54 68/62 82/74 92/83 98/89 , dB (A) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.

  • Seite 8: Montage

    Vallox MONTAGE Innerer Elektroanschluss VALLOX 096 (Modell 3721) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 9 Der Mindestabstand der Oberseite des Gerätes zur ferti- gen Deckenfl äche beträgt 30 mm. VALLOX 096 MC wird an einem Ort installiert, dessen Temperatur nicht unter +10 °C absinkt. Ohne Ummantelung ist das Gerät in einem Raum zu installieren, in dem dessen Betriebsgeräusch nicht weiter stört, wie Lagerräume, technische Räume u.ä.
  • Seite 10 Mindestabstand zur Mindestabstand zu den Hinterwand 5 mm. Seitenwänden 15 mm. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 11 10 Filterhalter Abluft 3464500 20 NTC-Fühler, Fühlernummer angeben 946140 11 G4-Grobfi lter Abluft 978045 21 Glaspatronensicherung 5x20 0,4 A langsam 952485 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
  • Seite 12 Vallox oy Myllykyläntie 9-11 FI-32200 LOIMAA FINLAND +358 10 7732 200...
