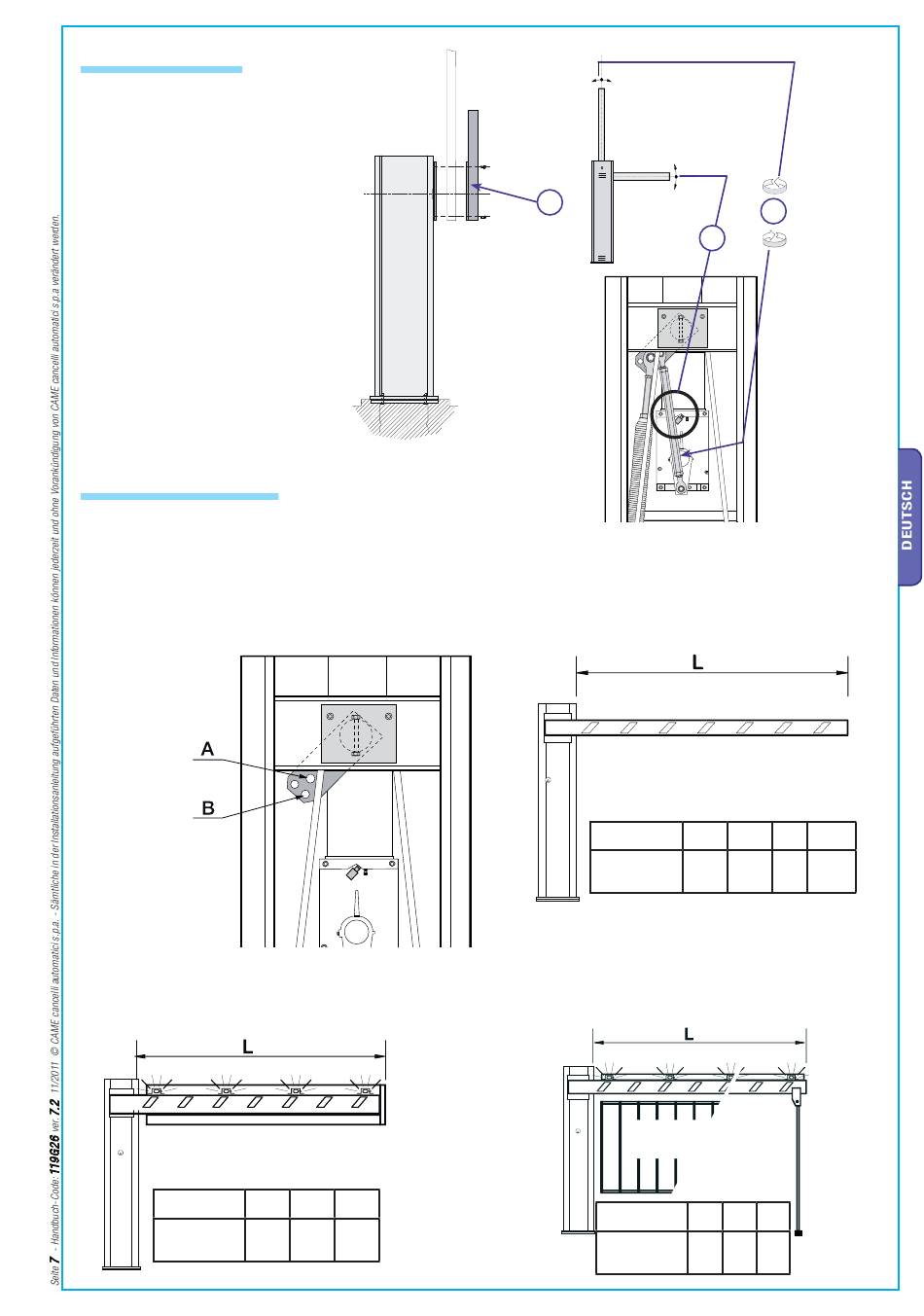

5.6 Montage
- Die Montage der Einheit vornehmen:
wir empfehlen den Schrank so zu
montieren, dass die Inspektionsklappe
sich im Innern des Grundstücks
befindet. (siehe S. 8).
Schlagbaum unter Beachtung der
richtigen Länge montieren und mit der
Schlagbaumhalterung A und den vier
inbegriffenen Schrauben befestigen.
Die vertikale und horizontale Lage
der Stange durch Verstellen des
mechanischen Anschlags B und des
Antriebsarms C einstellen.

5.7 Baumausgleich

Die Schranke G6000 wird serienmäßig mit der Feder in Position B geliefert.
Entsprechen der endgültigen Konfi gurierung der Schranke (siehe Abbildungen), den Antrieb entriegeln (Seite 8) und die Stellung der
Federn ändern (die eventuell nicht verwendete Feder aufbewahren).
Baumausgleich siehe nächste Seite.
Befestigung der Federn
L
m
Stellung der
Feder
<4 <5 <6
1A
1A 1B
1B
A
B
<4
L
m
Stellung der
1A
Feder
Mit Schrankengitter oder
beweglicher Auflagenstütze
<4 <5 <6
L
m
Stellung der
1B
Feder
C
<5 <6 <6.5
1A
1A 1B
1B
1A
2B
1B
