CAME G6000 Installationsanleitung Seite 15

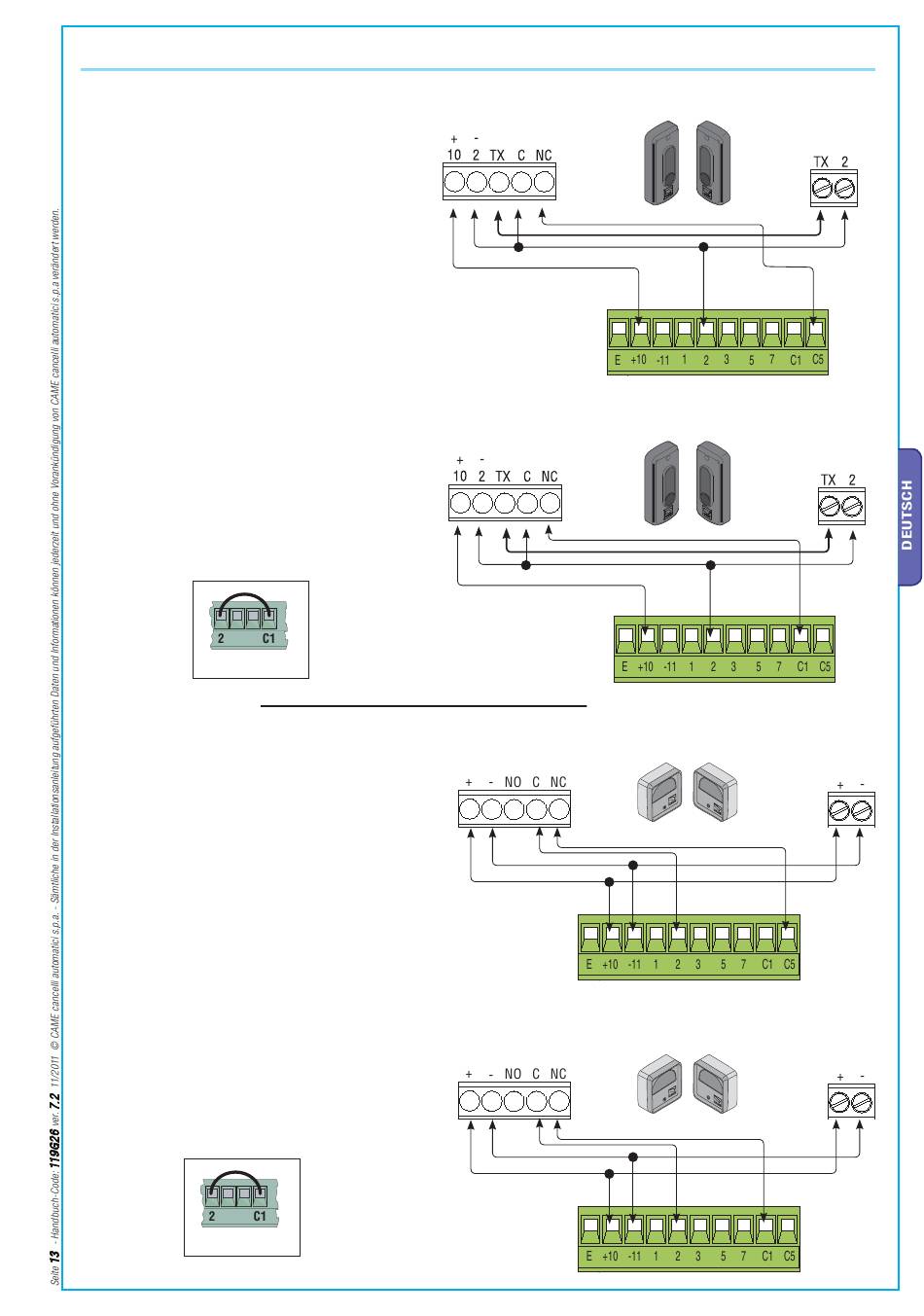

Sicherheitseinrichtungen
Kontakt (N.C.) „Sofortzulauf"
Autozulauf des Schlagbaumes nach Durchfahrt
eines Hindernisses im Aktionsbereich der
Sicherheitseinrichtungen.
Wenn nicht verwendet Dip 8 auf ON stellen.
Kontakt (N.C.) „Wiederaufl auf bei Zulauf"
- Steckplatz für den Euronormen EN 12978
entsprechende Sicherheitseinrichtungen, wie
Lichtschranken. In der Zulaufphase bewirkt das Öff nen des
Kontaktes die Reversierung der Baumbewegung, bis zum
völligen Öff nen.
Bei Nichtverwendung Kontakt 2-C1 überbrücken.
Bei Nichtverwendung
Kontakt (N.C.) „sofortiger Zulauf"
Bei Nichtverwendung Dip 8 auf ON stellen.
Kontakt (N.C.) „Wiederaufl auf bei Zulauf"
Bei Nichtverwendung Kontakt 2-C1 überbrücken.
Bei Nichtverwendung
Lichtschranken DIR
RX RX
Lichtschranken DIR
RX RX
Lichtschranken DOC
RX RX
Lichtschranken DOC
RX RX
TX TX
TX TX
TX TX
TX TX
