CAME G6000 Installationsanleitung Seite 5

4.2 Technische Daten
GETRIEBEMOTOR
Stromversorgung: 230V A.C. 50/60Hz
Energieversorgung des Motors: 24V D.C. 50/60Hz
Max. Energieabsorption: 1.3A (230V) / 15A (24V)
Leistung: 300W
Max. Drehmoment: 600 Nm
Untersetzungsverhältnis: 1/202
Öffnungsdauer: 4÷8 s
Einschaltdauer: intensiver Betrieb
Schutzgrad: IP54
Gewicht: 72 kg
Isolierungsklasse: I

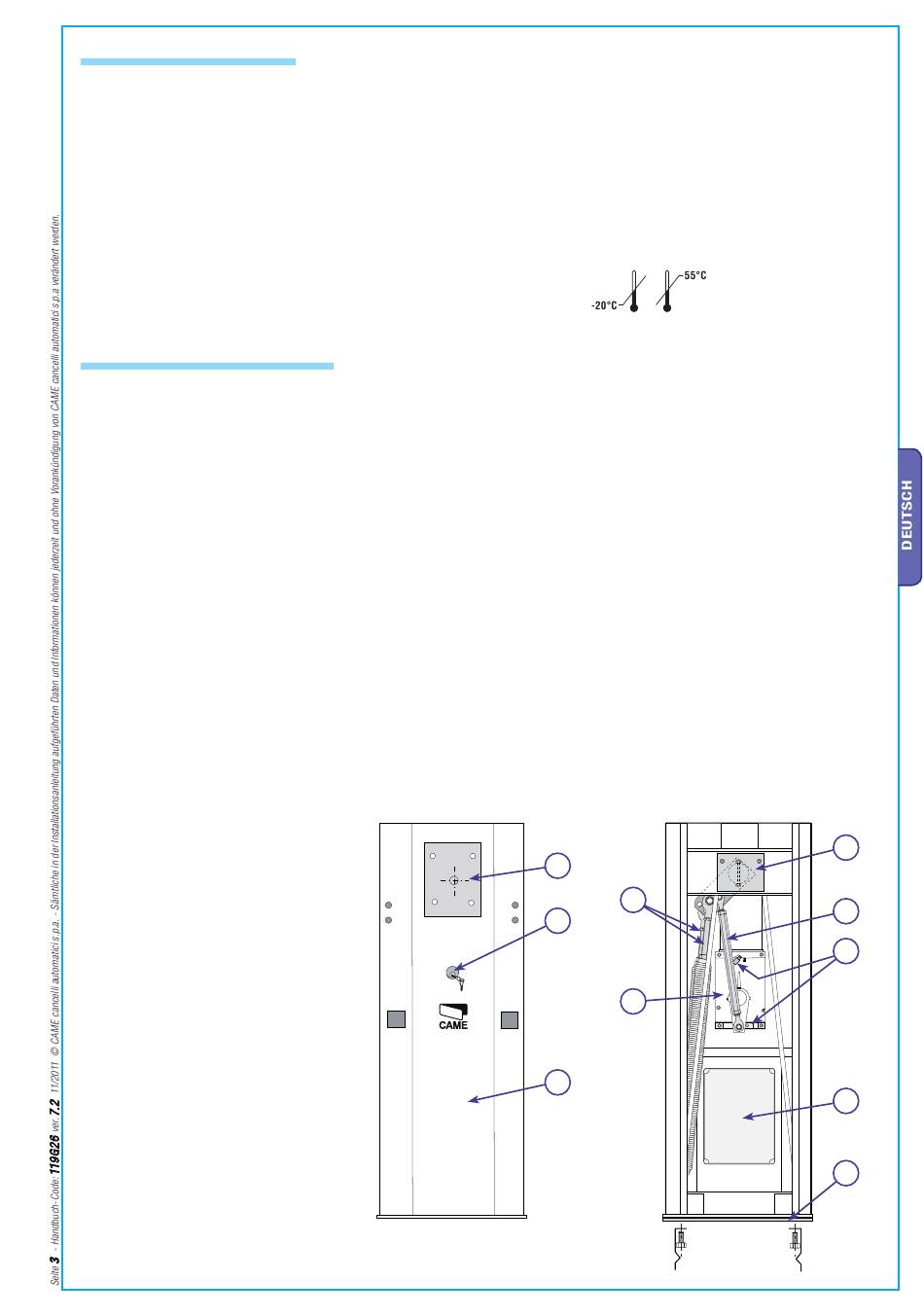

4.3 Technische Beschreibung
ANTRIEBSEINHEIT
A – Schrank aus 2,5 mm starkem Stahlblech, verzinkt und lackiert (G6000 RAL=2004), oder aus satiniertem, 2mm starkem
Edelstahl (G6001) sämtliche Zusatzgeräte integrierbar.
Inspektionsklappe mit individuellem Schlüssel.
B – Verankerungsplatte aus verzinktem Stahl mit vier Verankerungsbügeln und entsprechenden Muttern für die Befestigung
des Schranks am Boden.
C – Halteflansch für Schranke aus verzinktem Stahl; ermöglicht das schnelle und sichere Einrasten des Baums – passt sich
verschiedenen Baummodellen an.
D – Antriebsentriegelung durch individuellen Schlüssel.
E - 24V D.C. Motor
Selbst hemmender Getriebemotor mit Gehäuse aus Alodruckguss; im Innern befindet sich ein Evolventen-
Schneckengetriebe. Dauerschmierung mit flüssigem Schmieröl.
Sämtliche rotierenden Teile auf dauergeschmierten Lagern oder selbstschmierenden Kugellagern.
F – Feder für Baumausgleich.
G – Integrierte mechanische Anschläge
H – Endlaufeinheit.
I - Einstellbarer Antriebshebel (zur Einstellung der Schrankenposition).
L – Steuerung ZL37F.
