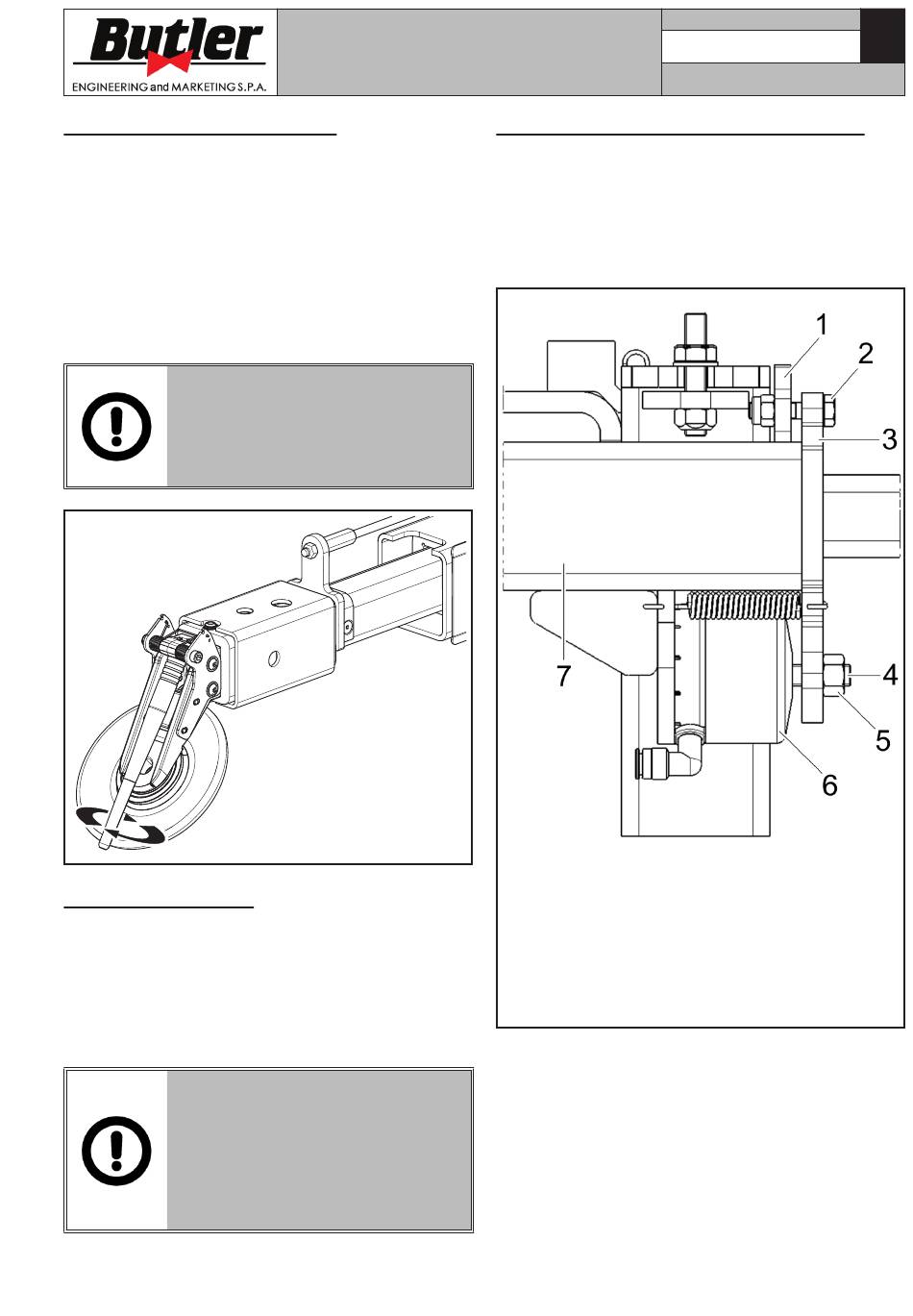

13.1 Ersetzen des Abtasters

Nach einer gewissen Anzahl Arbeitsgänge kann es
vorkommen, dass der Abtaster (unten und/oder oben)
sich derart verformt, dass eine korrekte Betriebsweise
nicht mehr sichergestellt ist; in diesem Fall man kann
dieser durch diese einfache Handgriffe austauschen
(Abb. 56):
• Den kaputten Abtaster herausschrauben
• Mit einem neuen Abtaster ersetzen und dabei den
Schraubenkopf gedrückt halten, um den Arbeits-
schritt zu erleichtern.
DIE ABTASTER MÜSSEN UNBE-
DINGT ORIGINALTEILE SEIN,
NICHT MIT IMPROVISIERTEN
ABTASTERN ERSETZEN, KEINE
VERÄNDERUNGEN AN DEN ORIGI-
NALEN ABTASTERN VORNEHMEN.
Abb. 56

13.2 Schmiermittel

Um das Untersetzungsgetriebes der Steuerung der
Spindelsbewegung zu schmieren, verwenden Sie Öl
ESSO GEAR OIL GX140.
Gleitschlitten und Schrauben/Mutterschrauben oder
Zahnstange mit entsprechendem Ritze schmieren, mit
einem weichen Pinsel und Schmieröl von Typ ESSO
GP.
DIE VERWENDUNG VON SCHMIER-
MITTELN, DIE NICHT IM VORLIE-
GENDEN HANDBUCH EMPFOHLEN
WERDEN, ENTHEBT DEN HER-
STELLER VON JEGLICHER VER-
ANTWORTUNG FÜR EVENTUELLE
SCHÄDEN AN DEN VORRICHTUN-
GEN DER MASCHINE.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

13.3 Einstellung der Sperrvorrichtung

Im Fall von Drehpunktschrauben (Abb. 57 Pkt. 2)
mit Sperrvorrichtung (Abb. 57 Pkt. 3) auf Anschlag
auf der Führung des Abdrückerarms (Abb. 57 Pkt. 7)
(nicht auf der Einstellplatte (Abb. 57 Pkt. 1)), führen
Sie das Verfahren zur Einstellung der Sperrvorrichtung
durch, wie folgt dar.
Seite 30 von 43
Abb. 57
LEGENDE
1 – Einstellplatte
2 – Drehpunktschrauben
3 – Sperrvorrichtung
4 – Einstellzapfen
5 – Klemm-Mutter
6 – Zylinder für Sperrvorrichtung-Antrieb
7 – Führung des Abdrückerarms
