AIKIDO.4 - AIKIDO.4FI

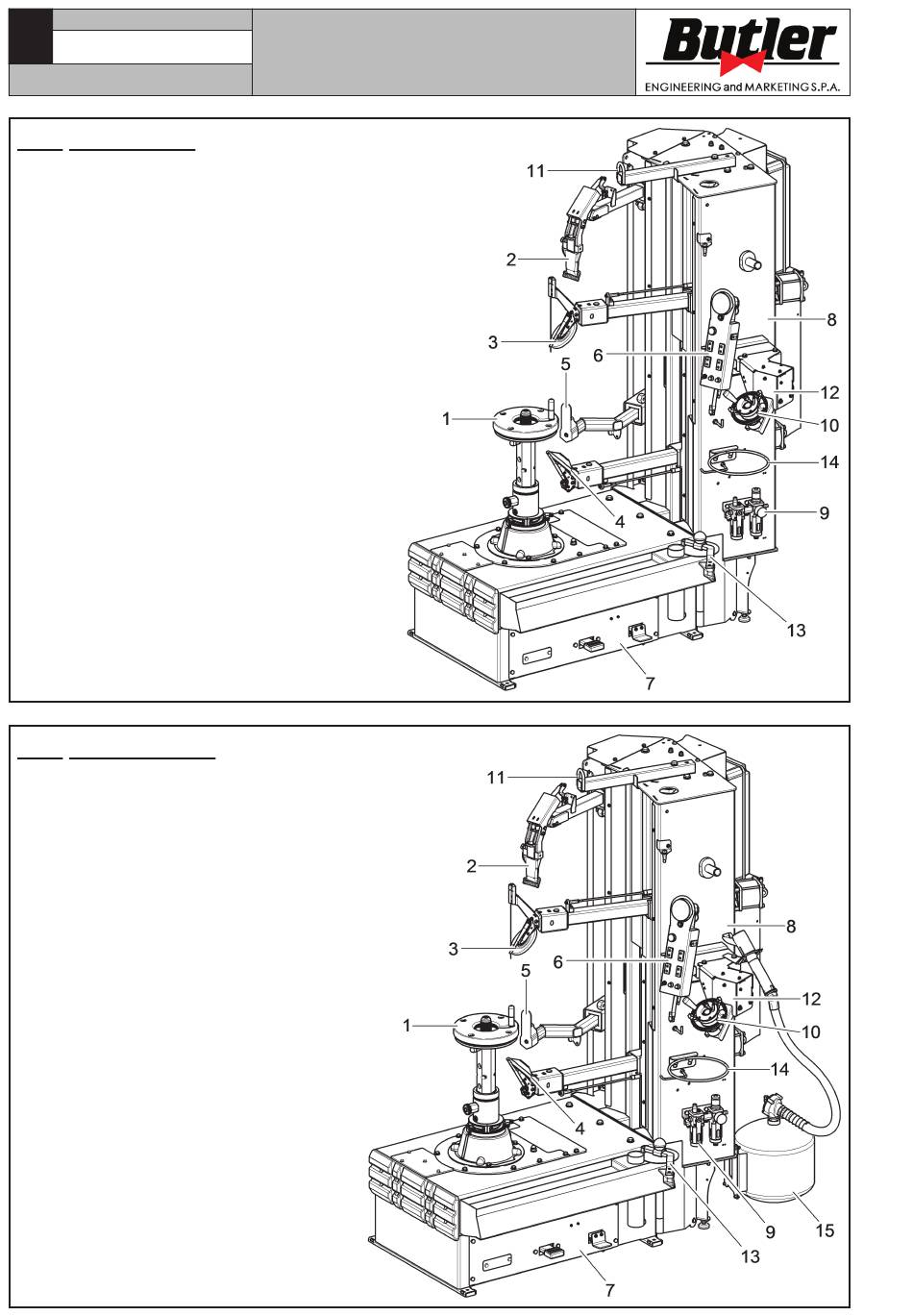

Abb. 1 - AIKIDO.4
LEGENDE
1 – Reifenhalterung
2 – Oberes Werkzeug
3 – Obere Rolle
4 – Untere Rolle
5 – Unteres Werkzeug
6 – Bedientafel
7 – Pedalleiste
8 – Komplette Säule
9 – Filtersatz Druckminderer
10 – Stoppnutmutter
11 – Hubsvorrichtung
12 – Aktivierungsträger
13 – Mitnehmer
14 – Stützring der Montagepaste
Abb. 2 - AIKIDO.4FI
LEGENDE
1 – Reifenhalterung
2 – Oberes Werkzeug
3 – Obere Rolle
4 – Untere Rolle
5 – Unteres Werkzeug
6 – Bedientafel
7 – Pedalleiste
8 – Komplette Säule
9 – Filtersatz Druckminderer
10 – Stoppnutmutter
11 – Hubsvorrichtung
12 – Aktivierungsträger
13 – Mitnehmer
14 – Stützring der Montagepaste
15 – Satz für Tubeless-Aufpumper
