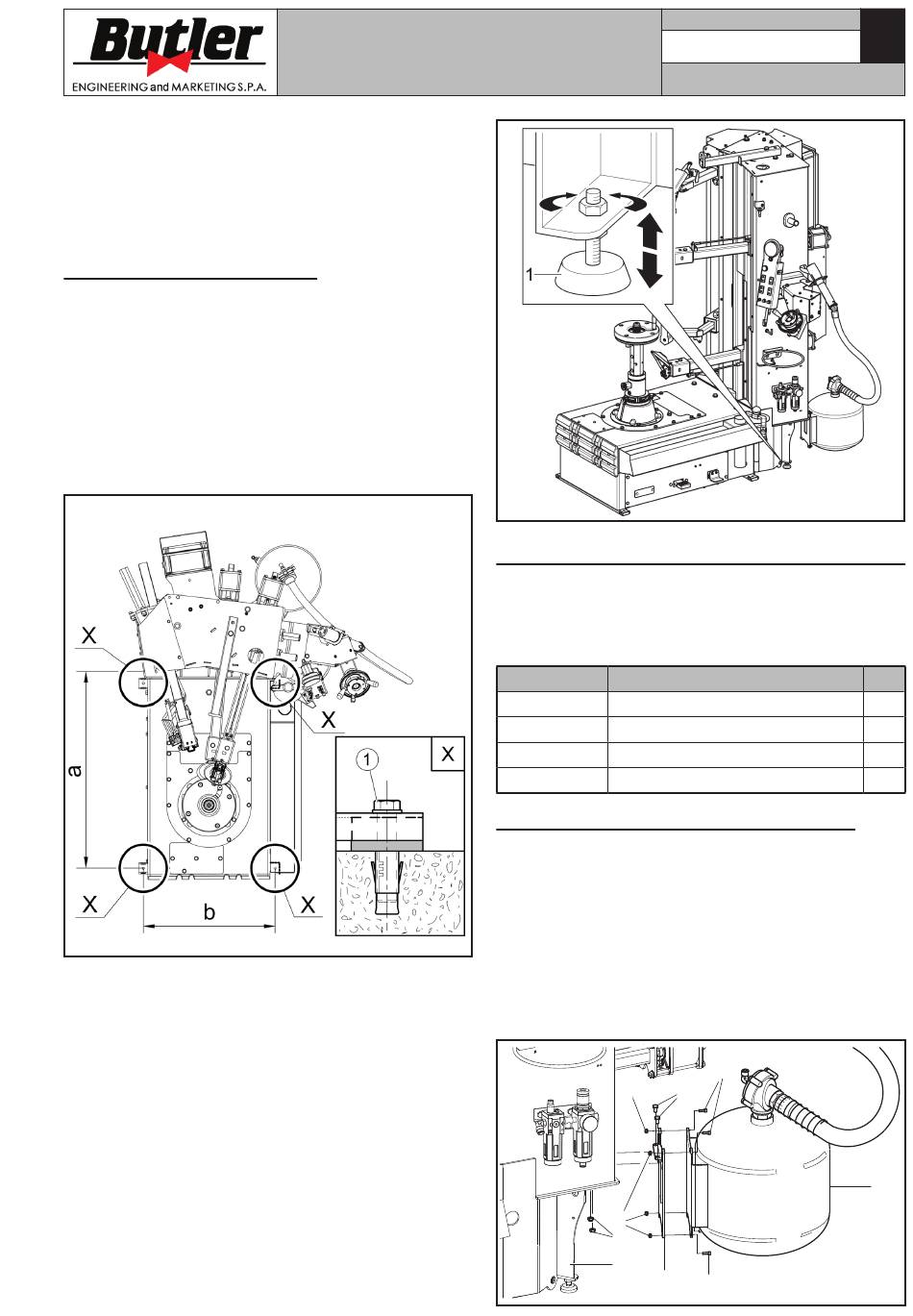

MONTAGE DER MASCHINE

Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1

Verankerungssystem

Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Halterungspalette befes-
tigte. Diese Löcher dient auch, die Maschine auf der
Bodenhöhe durch Verankerungsdübel (ausgeschlosse-
nen von Lieferung). Vor dem vollständigen Befestigen
kontrollieren Sie dass, die Verankerungspunkte auf die
gleiche Ebene stellen und korrekt die Befestigungsflä-
che berühren. Anderenfalls unterbauen Sie zwischen
die Maschine und die untere Befestigungsfläche, wie
auf Abb. 6.
Abb. 6
• 4 Löcher mit Durchmesser von 12 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• die Maschine mit 4 M12x120 mm Schrauben (aus-
geschlossenen von Lieferung) (Abb. 6 Pkt. 1) (oder
mit 4 12x80 mm Stiftschrauben (ausgeschlossenen
von Lieferung)). Die Schrauben mit einem Anzieh-
drehmoment von 70 Nm ungefähr spannen.
• Vor dem vollständigen Befestigen der Maschine am
Boden, das Niveau der Rückseite durch Drehen der
Füße regulieren (Abb. 7 Pkt. 1).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
a=832 mm
9.2
b=590 mm
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind.
710013421
710090730
G1000A152
9.3
1. Den "Tubeless-Aufpumpersatz" an die Maschine
Seite 12 von 43
In der Packung enthaltene Zubehörteile
Code Beschreibung
B1157000 Zweigesichtiger Kegel
Schutz für liegende Reifen
Wulstdrücker mit Schlepper
Zapfen D.14 light truck Flansch

Vorgehensweise bei der Montage

montieren, dabei folgendermaßen vorgehen:
- den Tank (Abb. 8 Pkt. 6) am Halterflansch be-
festigen (Abb. 8 Pkt. 7) dafür die mitgelieferten
Schrauben (Abb. 8 Pkt. 4) und Muttern (Abb. 8
Pkt. 5) verwenden;
- den Flansch (Abb. 8 Pkt. 7) an der Maschine befesti-
gen (Abb. 8 Pkt. 3) mit den mitgelieferten Schrauben
(Abb. 8 Pkt. 1) und Muttern (Abb. 8 Pkt. 2);
