11.2.1 Abruf der vertikalen Stellung des
Werkzeugs
Den Speicherungsknopf (Abb. 15 Pkt. 1) drücken,
um das obere Werkzeug automatisch in die vorher
gespeicherte Stellung zu versetzen, in der Nähe des
Felgenrands (siehe Abbildung 14). Während der Wie-
derpositionierung des oberen Werkzeugs, fängt der
Speicherungsknopf, zu blinken an. Beim Erreichen der
gespeicherten Stellung, wird das Licht des Knopfs fest.
UM DIE BEWEGUNG DES OBEREN
WERKZEUGSARMS ZU HALTEN,
MIT DER SPEICHERFUNKTION AB-
GERUFENE, TASTE "A" VON ABB.
15 DRÜCKEN.
ES IST MÖGLICH, NUR DIE VER-
TIKALE STELLUNG DES OBEREN
WERKZEUGS ZU SPEICHERN.
WENN DAS WERKZEUG HORI-
ZONTAL WIEDER ANGEBRACHT
WIRD, BEIM DRÜCKEN DES AB-
RUFSKOPFS, KÖNNTE ES DIE
FELGE ODER DEN REIFEN IN
EINE INKORREKTE STELLUNG
SCHLAGEN.
11.2.2 Löschen der gespeicherten Stellung
des Werkzeugs
Den Speicherungsknopf (Abb. 15 Pkt. 1) drücken und
es gedrückt halten, bis derselbe geht aus.
11.2.3 Reset der gespeicherten Stellung des
Werkzeugs
Die gespeicherte Stellung des Oberwerkzeugs mit dem
Knopf von vertikalen Bewegung (Abb. 13 Pkt. H) än-
dern, um dasselbe in die neue gewünschte Stellung zu
verstellen. Den Speicherungsknopf (Abb. 15 Pkt. 1)
drücken und es gedrückt halten, bis derselbe geht aus.
Indem den Knopf gedrückt gehalten wird, leuchtet es
wieder auf, um die Speicherung der neuen Stellung
anzuzeigen.

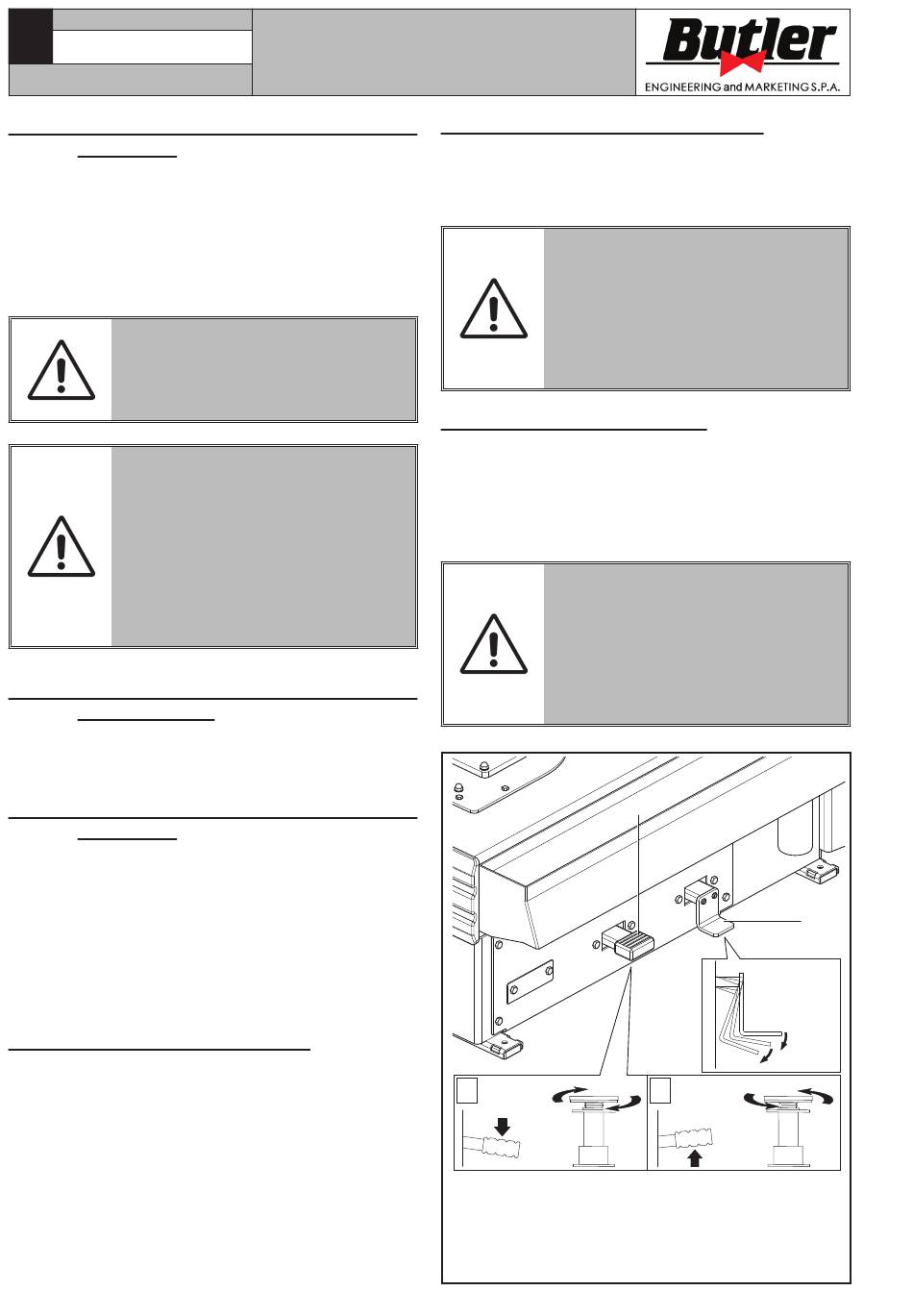

11.3 Pedalleiste (siehe Abb. 16)
Das "Pedal A" hat zwei Arbeitsstellungen mit gehal-
tenen Betätigung. Eine Druck nach unten bewirkt
eine Rotationsbewegung im Uhrzeigersinn des Spin-
delsmotors. Wenn das Pedal nach oben bewirkt die
entgegengesetzte Bewegung.
HINWEIS:
Ist es möglich nur im Uhrzeigersinn
die Geschwindigkeit des Spindelsatzes bis die
Höchstgeschwindigkeit durch den fortlaufen-
den Druck auf dem Pedal dauernd messen ab.
"Pedal B" hat je nach der vorliegenden Maschinenaus-
führung eine andere Funktion.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Version mit Aufpumpen mit Manometer
Das Aufpumppedal hat bei dieser Ausführung nur eine
Funktion. Beim Niedertreten desselben wird Druckluft
mit einem kontrollierten Druck ausgegeben (max. 4,2
± 0,2 bar 60 PSI).
Version mit Tubeless-Aufpumper
Das Aufpumppedal weist zwei Funktionen auf. Die Aus-
gabe von Druckluft mit einem kontrollierten Höchst-
druck, wie bei der vorausgehenden Ausführung, und
als zweite Funktion die Ejektion eines Luftstrahls aus
dem Aufpumpdüse zur Unterstützung des Abdrückens
des Reifens.
1
LEGENDE (Pedal Pkt. B)
Pkt. 1 - Pneumatische Aufpumpen mit Manometer
Pkt. 2 - Pneumatische Aufpumpen mit Manometer
ES IST STRIKT VERBOTEN, DEN
E I C H W E R T D E S B E T R I E B S -
DRUCKS DURCH EIN EINWIRKEN
AUF DIE ÜBERDRUCKVENTILE ZU
ÄNDERN; EIN SOLCHES EINWIR-
KEN ENTHEBT DEN HERSTELLER
VON JEGLICHER HAFTUNGS -
PFLICHT.
ES IST STRIKT VERBOTEN, DEN
E I C H W E R T D E S B E T R I E B S -
DRUCKS DURCH EIN EINWIRKEN
AUF DIE ÜBERDRUCKVENTILE ZU
ÄNDERN; EIN SOLCHES EINWIR-
KEN ENTHEBT DEN HERSTELLER
VON JEGLICHER HAFTUNGS -
PFLICHT.
A
2
+ Aufpumpdüse
Abb. 16
B
0
1
2
