Butler AIKIDO.4 Betriebsanleitung Seite 29

7104-M009-2_B
D
Seite 29 von 43
AIKIDO.4 - AIKIDO.4FI
UM GUTE ZWECKMÄSSIGKEIT
ZU GARANTIEREN UND ANWE-
SENHEIT VON KONDENSWASSER
IN DEN SÄTZE VON LUFTAUFBE-
REITUNG MIT HALB AUTOMATI-
SCHEN ABLASS ZU VERHINDERN,
MAN MUSS DIE STELLUNG DES
UNTER DEM VERSCHLUSS VEN-
TILS (ABB. 54 PKT. 1) KONTROL-
LIEREN. FÜR DIE KORREKTE
ABLASSFUNKTION, MUSS DER
VERSCHLUSS RICHTIG GEDREHT
WERDEN.
FÜR EINE LÄNGERE LEBENSDAU-
ER DES FILTERS UND DER ANDE-
REN PNEUMATISCH ANGETRIEBE-
NEN MASCHINENORGANE, MUSS
ES SICHERGESTELLT WERDEN,
DASS DIE EINGANGSLUFT:
• KEINE SCHMIERÖL VOM KOM-
PRESSOR;
• KEINE FEUCHTIGKEIT;
• KEINE VERUNREINIGUNGEN
ENTHÄLT.
• Regelmäßig, jede Monat wenigstens, die Arme der
Abdrückrollen und der Werkzeuge schmieren.
• Sofort alle abgenutzten Teile, Abdrückrollen, Mon-
tagewerkzeuge, Abtaster ersetzen.
• Regelmäßig, mindestens zweimal im Jahr den Zu-
stand der Gummischutzvorrichtungen wie unter
Punkt 3.0 Sicherheitsvorkehrungen überprüfen.
Sollte es nötig sein, die beschädigten Teile beim
Hersteller besorgen und ersetzen.
• Wöchentlich und/oder wenn notwendig muss der
Öltank nachgefüllt werden. Dazu ist die entsprechen-
de Einfüllöffnung zu verwenden, die sich auf dem
Schmierfilter befindet und mit einem Stopfen oder
einer Schraube verschlossen ist.
Hinweis: Dieser Vorgang darf nicht durch Aus-
schrauben des Schmierfilterbechers durchgeführt
werden.
• Die Benutzung eines Öls auf synthetischer Basis kann
den Druckregelungsfilter beschädigen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

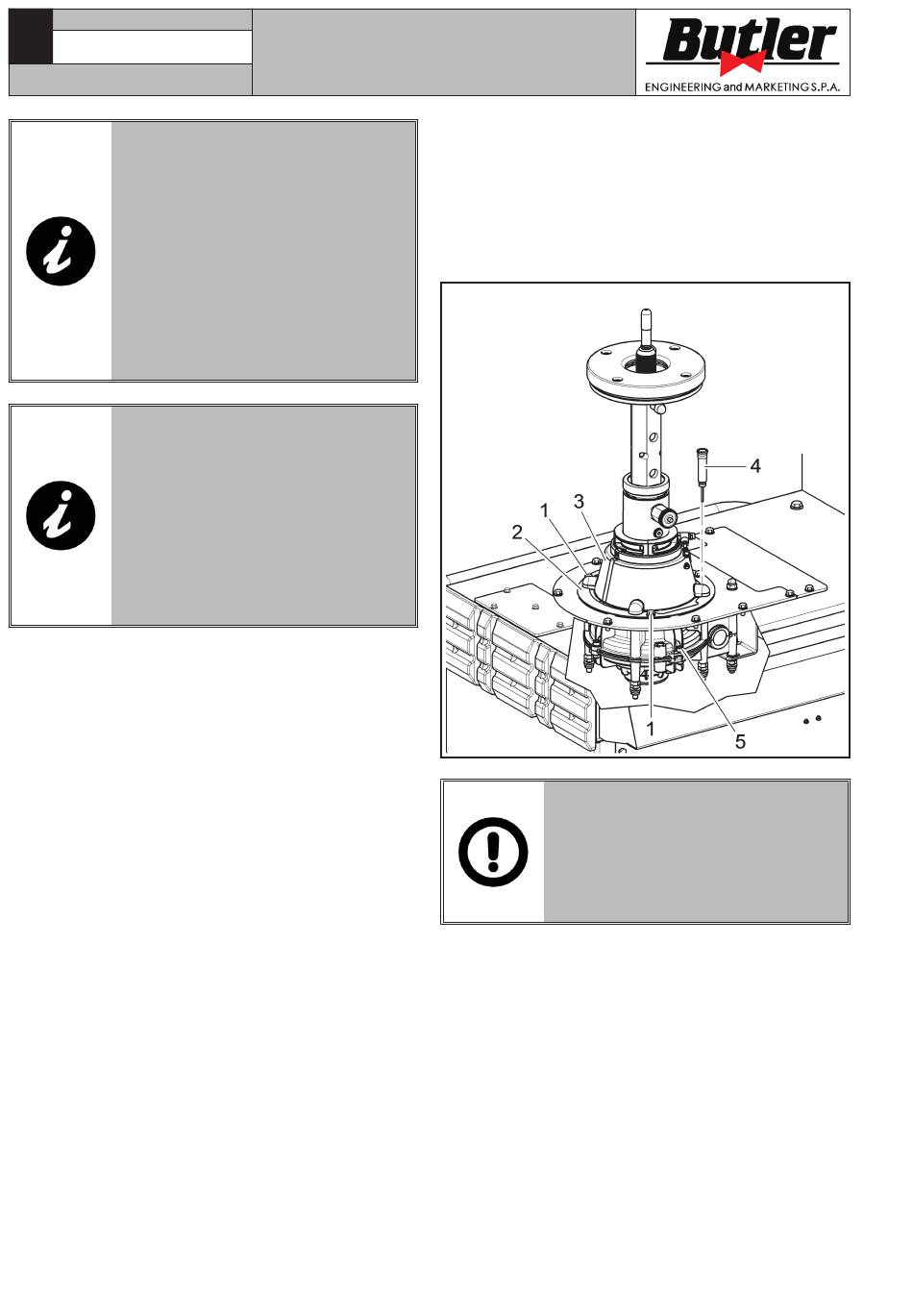

• In regelmäßigen Abständen (mindesten alle 100
Arbeitsstunden) müssen Sie das Niveau des
Schmiermittels im Getriebe kontrollieren (Abb. 55
Pkt. 5). Man führt solche Vorgang durch Loslösen
der Schrauben (Abb. 55 Pkt. 1), Beseitigung des
Flansches (Abb. 55 Pkt. 2), des Gehäuses (Abb. 55
Pkt. 3) und des Deckels (Abb. 55 Pkt. 4) auf dem
Getriebe durch.
Abb. 55
FÜR ALLE AUS DER NICHTBE-
ACHTUNG DIESER ANWEISUNGEN
EVENTUELL ENTSTEHENDEN
SCHÄDEN IST DER HERSTELLER
NICHT HAFTBAR ZU MACHEN;
SIE FÜHREN ZUM VERFALL DER
GARANTIE!!
