Version Mit Einphasen Motor; Änderung Des Arbeitsbereichs - Butler Aikido.4 Betriebsanleitung

AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
NORMEN ENTSPRECHENDEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER PHA-
SEN ANGESCHLOSSEN WERDEN).
DIE ELEKTRISCHE ANLAGE MUSS
AN DIE IN DEN VORLIEGENDEN
BETRIEBSANLEITUNGEN SPEZI-
FIZIERTEN DATEN ANGEPASST
WERDEN UND SO AUSGELEGT
SEIN, DASS DER SPANNUNGS-
ABFALL BEI VOLLBELASTUNG
NICHT MEHR ALS 4% (10% IN DER
ANLAUFPHASE) DES NENNWER-
TES BETRÄGT.
VERSION MIT EINPHASEN
MOTOR
Die Maschine ist bei der Auslieferung mit einer ein-
phasigen Spannung von 200 ÷ 265 V - 50/60 Hz
ausgestattet.
EINE NICHTBEACHTUNG DER
VORSTEHENDEN ANWEISUNGEN
HAT DEN SOFORTIGEN VERLUST
DES GARANTIEANSPRUCHS ZUR
FOLGE.
10.1 Änderung des Arbeitsbereichs
Die Maschine ist bei Lieferung dafür gerüstet, auf
Räder mit einem Durchmesser von max. 50" und
einem Felgendurchmesser (10" - 30") in Betrieb zu
gehen. Außerdem ist die Möglichkeit vorgesehen, die
Werkzeugsäule zu bewegen, um den Arbeitsbereich
von 52" (mit Felgendurchmesser 12" - 32") und bis zu
54" (mit Felgendurchmesser 14" - 34") auszudehnen
(siehe Abbildung 11).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Die Säule lässt sich bewegen durch Lockern der Befes-
tigungsschrauben der Grundplatte (Abb. 11 Pkt. A)
an der Säule (Abb. 11 Pkt. B) und die Grundplatte
(Abb. 11 Pkt. A) in den passenden Ösen bis der er-
forderten Messung gleiten lassen.
1. Die seitliche Gehäuse der Maschine (Abb. 12 Pkt. 1-
2. Die Schrauben (Abb. 12 Pkt. 3) und die Muttern
3. Die übrigen sechs Schrauben entfernen (Abb. 12
4. Die Grundplatte (Abb. 12 Pkt. 6) in die gewünsch-
5. Mit dem Verschluss der drei Schrauben (Abb. 12
6. Die sechs Schrauben positionieren (Abb. 12
7. Die seitliche Gehäuse der Maschine (Abb. 12 Pkt. 1-
Seite 14 von 43

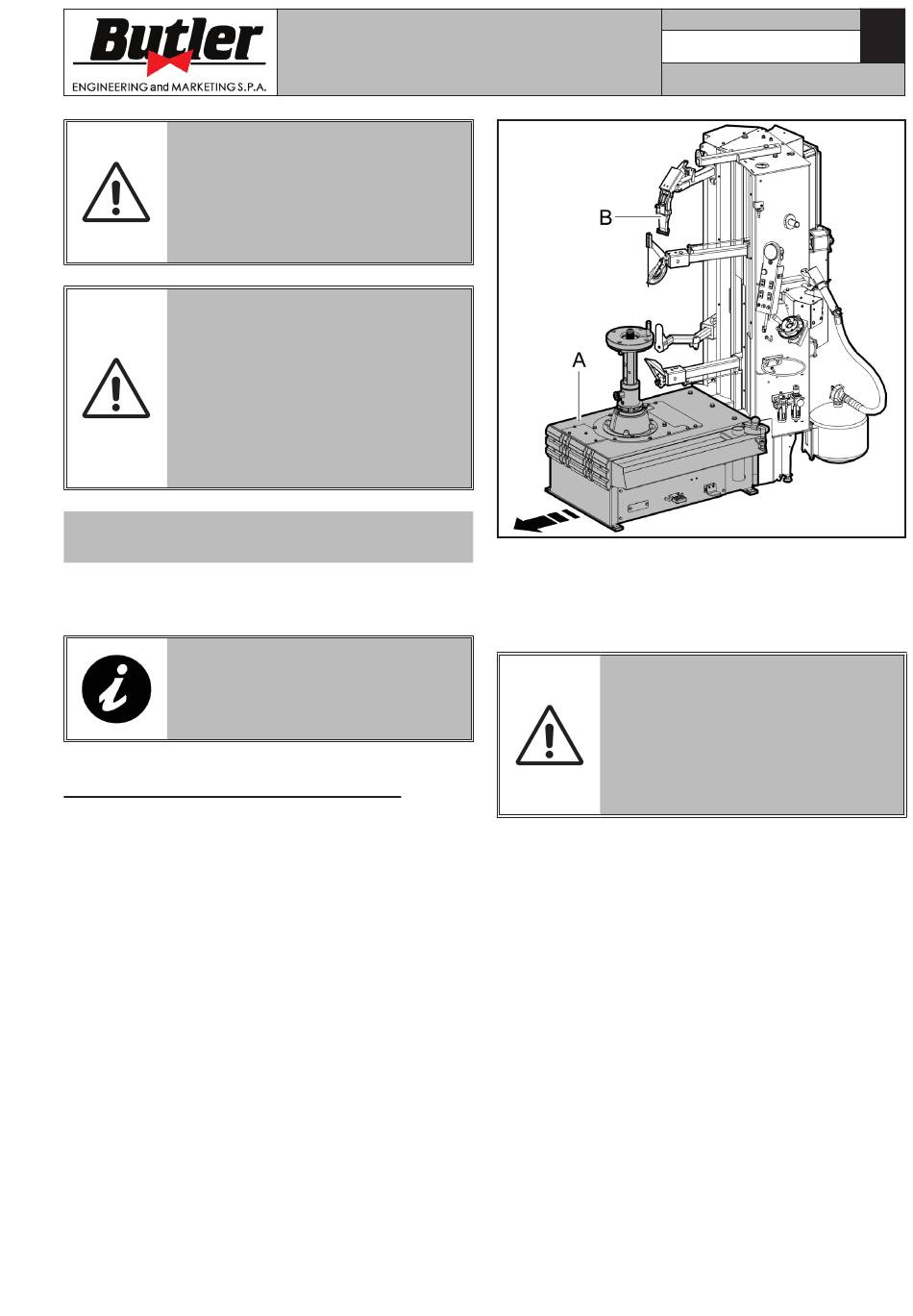

Abb. 11
SICH VERGEWISSERN, DASS DIE
SÄULE DES REIFENABMONTIE-
RERS MIT HILFE EINES SEILS
STABILISIERT IST, INDEM MAN
ES MIT EINEM FLASCHENZUG FI-
XIERT, DER AN DEM DAFÜR VOR-
GESEHENEN QUERTRÄGER EIN-
GEHÄNGT IST (ABB. 12 PKT. 7).
2) entfernen.
lösen, die den zentralen Ösen entsprechen (Abb. 12
Pkt. 4) dabei darauf achten, die Muttern nicht von
ihren jeweiligen Schrauben zu lösen.
Pkt. 5).
te Position (auf 52" oder 54") verrücken und sich
gegebenenfalls mit einer Hubvorrichtung behelfen
(Abb. 12 Pkt. 7).
Pkt. 3) der Grundplatte mit einem Paar gleich 80
Nm fortfahren.
Pkt. 5), die vorher entfernt wurden und mit ihrer
Befestigung an den Seitenwänden der Grundplatte
mit einem Paar gleich 80 Nm fortfahren.
2) wieder montieren.
