Elektrische Anschlüsse - Butler Aikido.4 Betriebsanleitung

7104-M009-2_B
D
Seite 13 von 43
AIKIDO.4 - AIKIDO.4FI

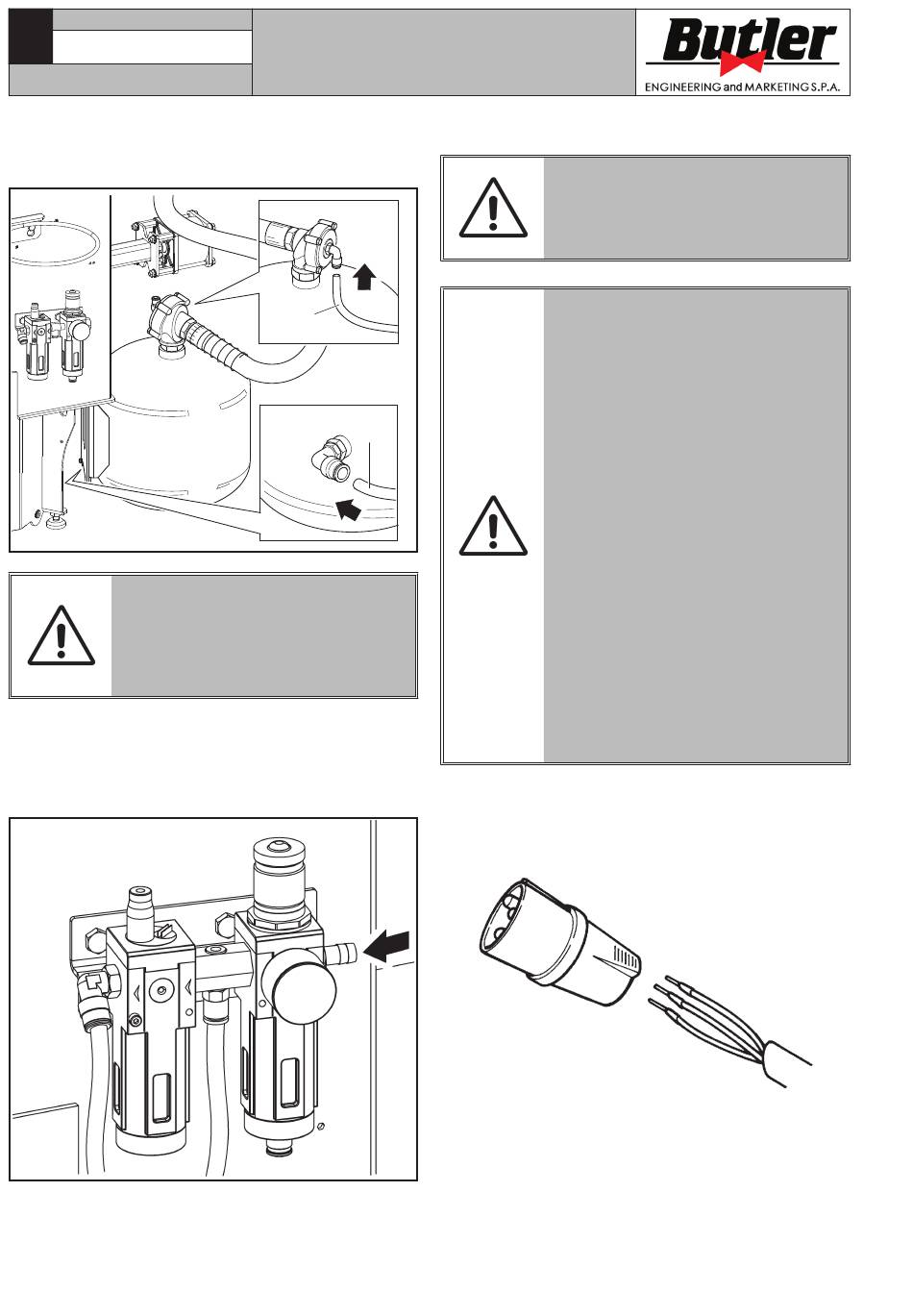

2. Den schwarzen (Abb. 9 Pkt. 1) und den blauen
Schlauch (Abb. 9 Pkt. 2) an den entsprechenden
Schnellanschlüsse anschließen, wie auf Abbildung 9.
Abb. 9
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN
ANSCHLUSS, SIND DIE PEDALE
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
4 - Die pneumatische Netzspeisung mittels dem An-
schluss auf den Filtersatz der Maschine befindet,
anschließen. Das Rohr unter Druck das vom Netz
wegführt, muss einen Querschnitt von 10x19 haben
(siehe Abb. 10).
Abb. 10
BEDIENUNGS- UND
WARTUNGSHANDBUCH
10.0 ELEKTRISCHE ANSCHLÜSSE
2
1
Die Maschine ist laut geltender Gesetzesvorschrift nicht
mit einem Haupt-Trennschalter ausgestattet, sondern
wird lediglich durch Steckdose/Stecker am Stromnetz
angeschlossen.
Die Maschine ist mit einem 3 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 230 Volt – 16A
• 2P + Erde
• IP 44
JEDER AUCH NUR KLEINSTE
ELEKTRISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG GENAU KONTROLLIE-
REN, DASS:
• DIE EIGENSCHAFTEN DER
ELEKTRISCHEN LEITUNG DEN
AUF DEM TYPENSCHILD VER-
MERKTEN ANFORDERUNGEN
DER VORRICHTUNG ENTSPRE-
CHEN;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN
UND IN ANGEMESSENER WEI-
SE BEMESSEN IST (SCHNITT
GRÖSSER ODER GLEICH DES
GRÖSSTEN QUERSCHNITTES
DER SPEISUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
