AIKIDO.4 - AIKIDO.4FI
DIE VERTIKALE ABDRÜCKROL-
LEN SEHR VORSICHTIG BENUT-
ZEN, UM MÖGLICHE ZERDRÜCKE-
NE VON HÄNDE ZU VERMEIDEN.
8. In Uhrzeigersinn drehen, bis den kompletten Ein-
bau des Reifens (siehe Abb. 51).
FÜR DIE SCHWIERIGE RADSMON-
TAGE, EINE WULSTNIEDERHAL-
TERVERLÄNGERUNG BENUTZEN
(ABB. 51 PKT. 1) (OPTION).

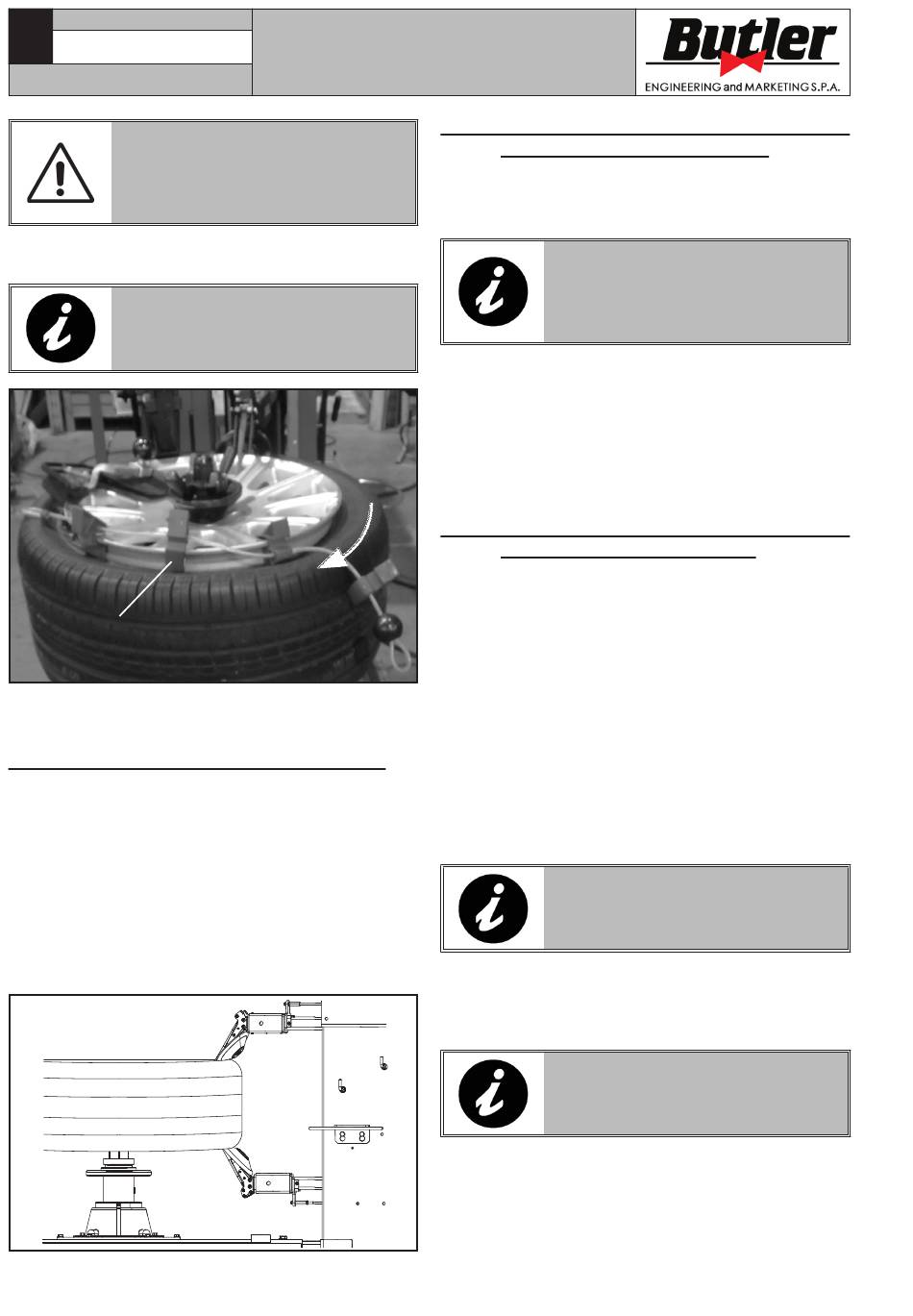

Abb. 51
1
9. Nach abgeschlossenen Arbeitsschritte alle Werkzeu-
ge in Ruhestellung bringen.
12.7 Spezieller Einsatz des Abdrückers
Der Abdrücker kann außer als Aus- und Einbauwerk-
zeug auch zur Optimierung (Matching) des Reifens mit
der Felge verwendet werden. Bei der Durchführung
dieses Arbeitsschrittes den folgenden Angaben folgen.
• Den Reifen zwischen den Rollen des Abdrückers
sperren.
• Den Motor in Uhrzeigersinn drehen, bis der auf dem
Reifen gemachte Bezugspunkt mit dem Bezugspunkt
auf der Felge (im allgemeinen das Ventil) überein-
stimmt (siehe Abb. 52).
Abb. 52
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12.8 Aufpumpen des Reifens auf der Maschi-
Die Aufpumpvorrichtung an das Ventil des Reifens
anschließen und den Reifen mit dem Pedal aufpumpen
(Abb. 16 Pkt. B).
Gut geschmierte Wülste und Felgen führen zu einem
sicheren und leichten Aufziehen und Aufpumpen.
Falls der Wulst nicht springt bei einem Druck von
4,2 ± 0,2 bar, das Rad noch einmal entlüften, von
dem Reifenabmontierer entfernen und es in einen
Sicherheitskäfig stellen, um das Aufpumpverfahren
zu ergänzen.
12.9 Aufpumpen des Reifens auf der Maschi-
Einige Reifenarten können schwierig sein aufzupum-
pen, wenn die Wülste nicht auf der Felge aufliegen.
Der Tubeless-Aufpumper liefert durch die Düse
Hochdruckluft und das erleichtert das Positionieren
der Wulste in den Felgen, indem mit dem normalen
Aufpumpen des Reifens begonnen wird.
Folgen Sie beim Aufpumpen des Reifens den folgenden
Anweisungen:
• Den Ventilkern entfernen.
Beim Entfernen des Ventilkerns, schwillt der Reifen
schneller an und wird die folgende Phase von Wulst-
Einstecken vereinfacht.
• Den Aufpumpterminal an das Ventil des Reifens
anschließen.
• Die Düse des Tubeless-Aufpumpers auf dem Rand
der Felge drücken, gemäß Abb. 53. Sie stellen sicher,
dass den Kopf der Düse gedrückt wird, um den Zu-
satzluftstrahl zu aktivieren.
ne ohne Tubeless-Aufpumper
EIN SICHERHEITSSYSTEM ZUR
BEGRENZUNG DES MAXIMALEN
LUFTDRUCKS BEIM AUFPUMPEN
IST EINGEBAUT (4,2 ± 0,2 BAR /
60 PSI).
ne mit Tubeless-Aufpumper
UM DIE WIRKSAMKEIT DES TU-
BELESS-AUFPUMPERS ZU VER-
BESSERN, IMMER DIE WULSTE
DES REIFENS SCHMIEREN.
FÜR EIN BESSERE BETRIEB SOLL
DIE DÜSE IN HORIZONTALSTEL-
LUNG SICH BEFINDEN (ABB. 53).
