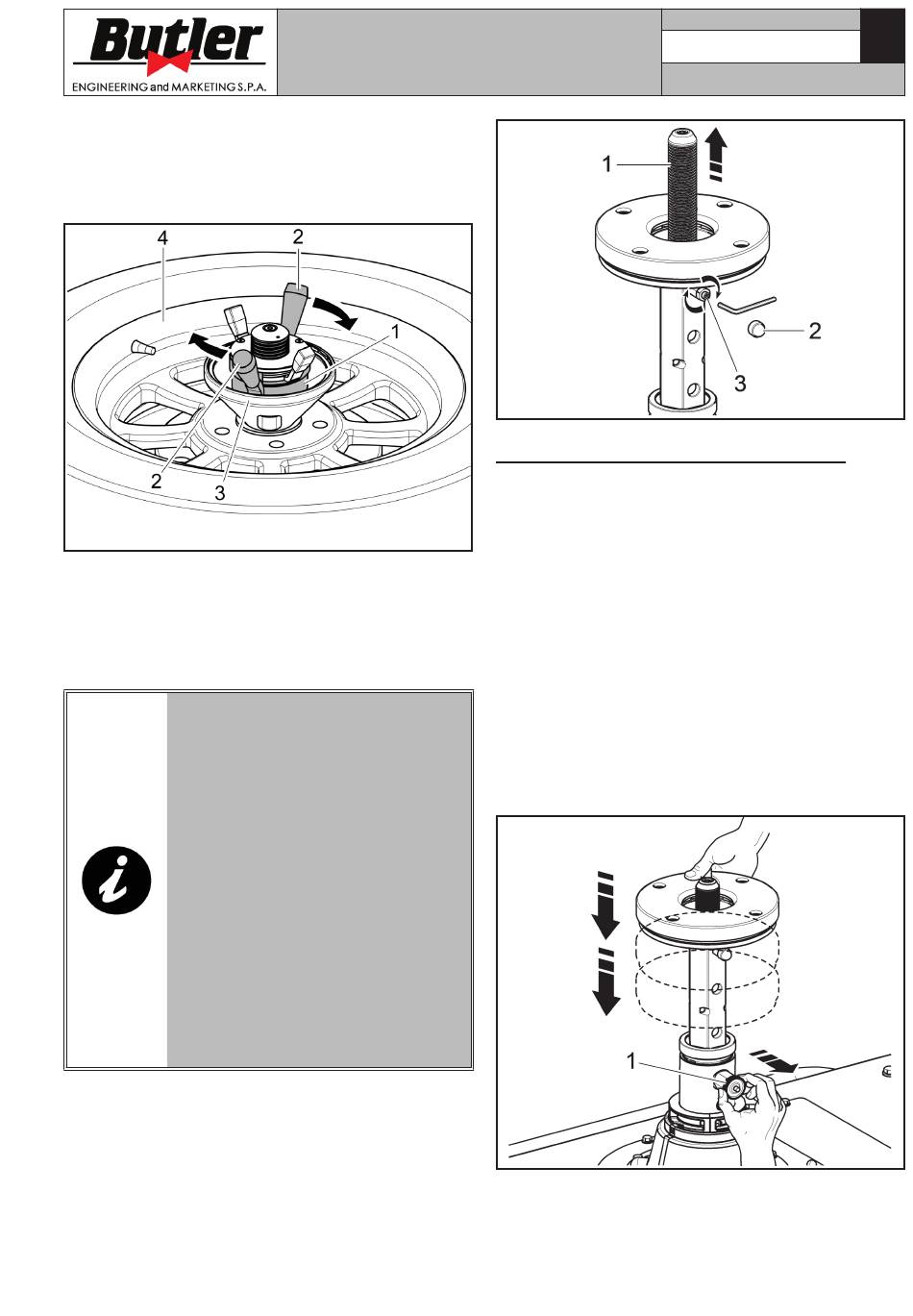

Höhenverstellung Vor Spindel; Der Reifen - Butler Aikido.4 Betriebsanleitung

6 - Die Nutmutter (Abb. 23B Pkt. 1) im Uhrzeiger-
sinn mit die externen Hebel (Abb. 23B Pkt. 2)
drehen, bis der Kegel (Abb. 23B Pkt. 3) auf der
Felge (Abb. 23B Pkt. 4) vollkommen befestigter
ist.
Abb. 23B
7 - Am Ende der Vorrichtungen, die Nutmutter ent-
blocken, den Kegel mit den externen Hebeln zuerst
lockern, dann Ring und der Kegel aus der Felge mit
den kleinen Hebeln entfernen.
Die Stoppnutmutter auf seinem Aktivierungsträger
wieder stellen.
WENN DAS PNEUMATISCHE SYS-
TEM FÜR DAS HEBEN DER ZEN-
TRALEN GEWINDEWELLE NICHT
FUNKTIONIERT, HEBEN SIE DIE
ZENTRALE WELLE
Pkt. 1) BIS IHRE HÖCHSTHÖHE,
DEN SCHUTZSTÖPSEL ENTFER-
NEN (Abb. 24 Pkt. 2) UND DEN
ZAPFEN (Abb. 24 Pkt. 3) FEST-
ZIEHEN, UM DIE WELLE IN „VÖL-
LIG ANGEHOBENE" STELLUNG ZU
BLOCKIEREN.
WENN DIE REPARATUR AUSGE-
FÜHRT WIRD, LÖSEN SIE DEN
ZAPFEN, UM DEN KORREKTE
BETRIEB DER PNEUMATISCHEN
VORRICHTUNG FÜR DAS HEBEN
DER GEWINDEWELLE WIEDER-
HERZUSTELLEN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
13.2.1 Höhenverstellung vor Spindel
Die Spindel mit Zentralersperrung hat 3 andere Hö-
hearbeitplatzen, um die Benutzung einer weitesten
Auswahl von Räder zu erlauben. Durch ein System
von "Schnellauslösung", man kann die mobile Teile
der Spindel abziehen und das Flacheisen auf der ge-
wünschten Höhe verstellen.
Um die Höhe der zentralen Halterung einzustellen, den
Knauf nach Außen ziehen (Abb. 25 Pkt. 1) und das
Flacheisen der zentralen Halterung bis der gewünsch-
ten Höhe anheben oder senken.
Der Reifen ist positioniert im korrekte Weise mit die
Arbeitwerkzeuge.
Für Räder mit erhöhtem Off-set, die höhere Stellung
benutzen. Die genormte Räder die mittlere Höhe nor-
malerweise benutzen. Am Ende, wird die niedrigste
Höhe für die Räder mit umgekehrtem "Drop-center"
(Abb. 24
angezeigt.
