Butler AIKIDO.4 Betriebsanleitung Seite 19

7104-M009-2_B
D
Seite 19 von 43
AIKIDO.4 - AIKIDO.4FI
FÜR REIFEN MIT LEGIERTER
FELGE DEN VORGESEHENEN
PLASTIKSCHUTZ VERWENDEN
(ABB. 20 PKT. 1).

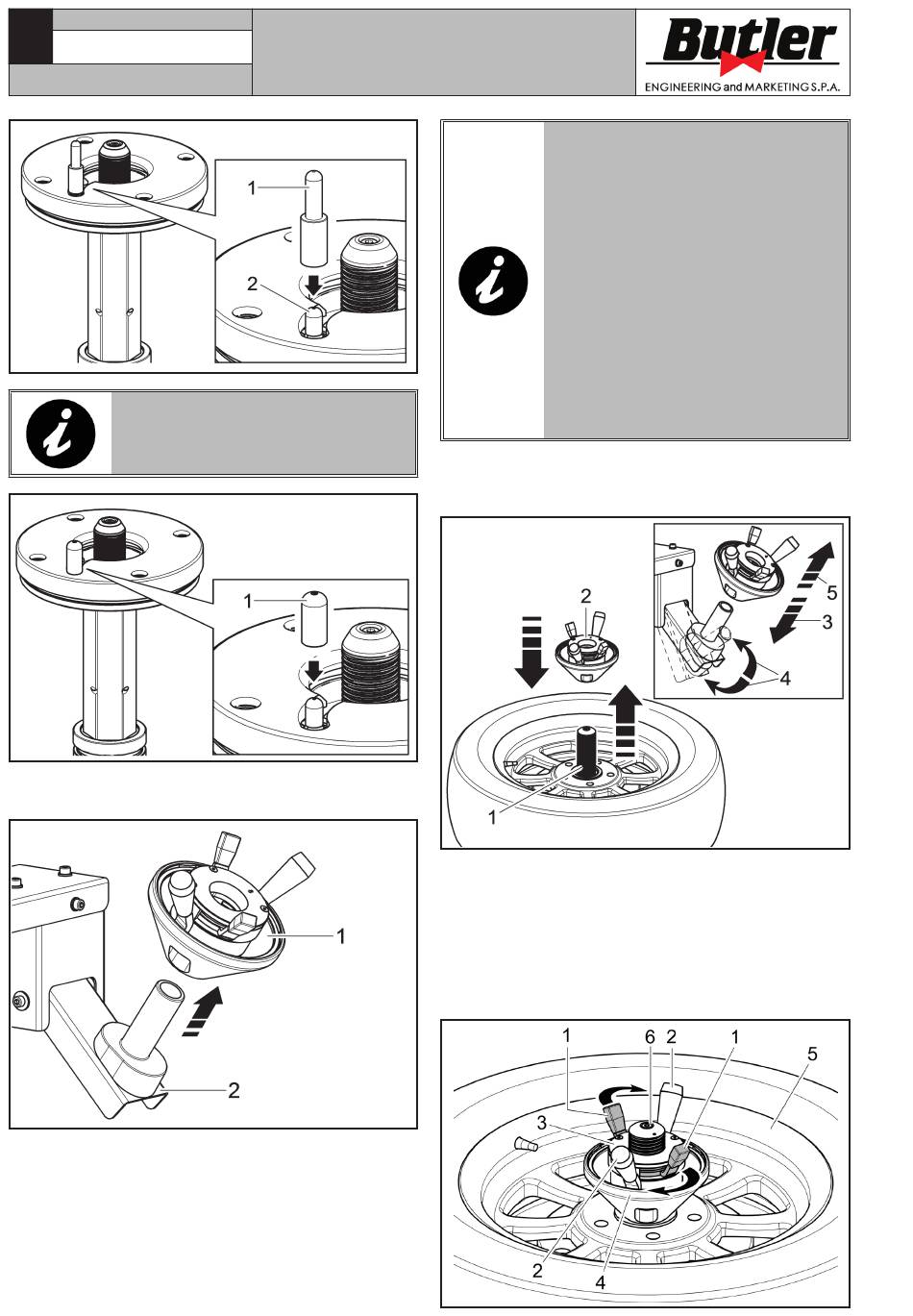

2. Die Stoppnutmutter (Abb. 21 Pkt. 1) von dem
Aktivierungsträger ziehen (Abb. 21 Pkt. 2).
Abb. 21
3. Die Stoppnutmutter (Abb. 21 Pkt. 1) von dem
Aktivierungsträger (Abb. 21 Pkt. 2) ziehen, um
die zentrale Gewindewelle (Abb. 22 Pkt. 1) auto-
matisch bis die Höchsthöhe anzuheben.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 19
4 - Die Stoppnutmutter (Abb. 22 Pkt. 2) in auf der
Gewindewelle (Abb. 22 Pkt. 1) einstecken und
blockieren, wie folgt beschrieben wird.
Abb. 20
Abb. 22
5 - Die bestimmten kleinen inneren Hebel (Abb. 23A
Pkt. 1) im Uhrzeigersinn drehen, bis sie an die exter-
ne Hebel (Abb. 23A Pkt. 2) zu rücken, um die Stopp-
nutmutter zu entblocken. Die Nutmutter (Abb. 23A
Pkt. 3) und den Kegel (Abb. 23A Pkt. 4) an die Felge
(Abb. 23A Pkt. 5) rücken. Die kleine innere Hebel
(Abb. 23A Pkt. 1) freigegeben, um die Nutmutter
auf der Gewindewelle zu sperren (Abb. 23A Pkt. 6).
Abb. 23A
INNERHALB EINER BESTIMMTEN
WERKZEIT, TRITT DIE GEWIN-
DEWELLE (Abb. 22 Pkt. 1) IN
IHREN SITZ WIEDER EIN. WENN
DIE STOPPNUTMUTTER NOCH
NICHT EINGESTECKT IST, KANN
MAN IHN WIEDER HERAUSHO-
LEN. UM DAS ZU TUN, SOLL MAN
DEN AKTIVIERUNGSTRÄGER
(Abb. 22 Pkt. 4) AKTIVIEREN
ODER WIEDER POSITIONIEREN
(Abb. 22 Pkt. 3) UND, DANN,
DIE (Abb. 22 Pkt. 5) STOPPNUT-
MUTTER VON SEINEM TRÄGER
WIEDER ENTNEHMEN,WIE AUF
ABB. 22 DARGESTELLT WIRD.
