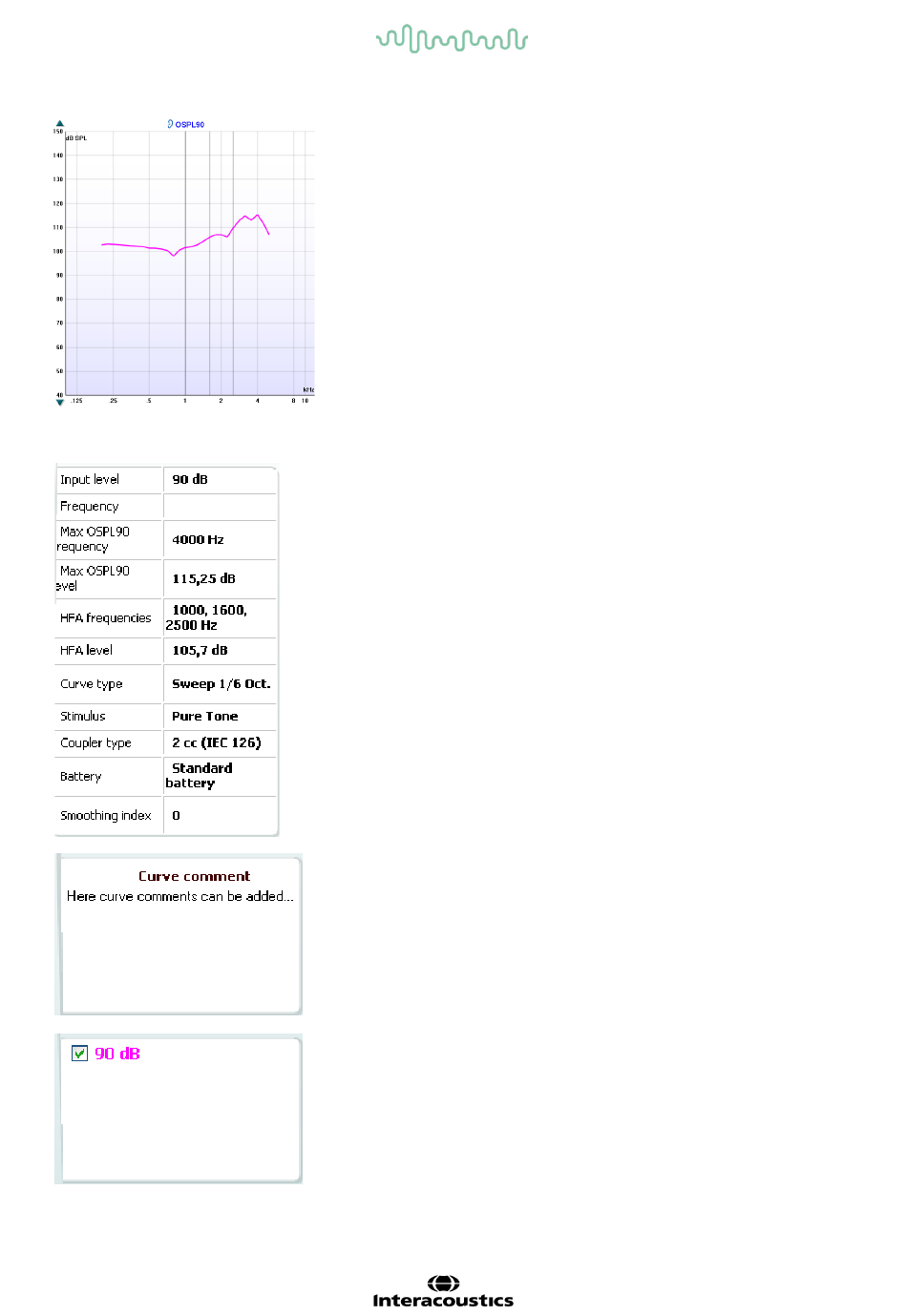

Das Diagramm zeigt die gemessenen HIT-Kurven an. Je
nachdem, welche Messung durchgeführt wurde, zeigt die X-Achse
die Frequenz und die Y-Achse zeigt die Ausgabe oder die
Verstärkung an. an.
Measurement type (Art der Messung) erscheint über dem
Diagramm mit einer Links-/Rechts-Anzeige. In diesem Beispiel
wird OSPL90 für das linke Ohr angezeigt.
Change the input level (Eingangspegel ändern) – benutzen Sie
dazu den Schieber am rechten Rand.
HINWEIS: Für die Industriestandard-Protokolle (ANSI und IEC)
wird der Eingangspegel vom Standard bestimmt und kann nicht
geändert werden.
Scroll graph up/down (Diagramm verschieben) an der linken
Seite ermöglicht es Ihnen, das Diagramm nach oben oder unten
zu verschieben, um sicherzustellen, dass die Kurve immer in der
Mitte des Bildschirms zu sehen ist.
Measurement details (Messdetails): In dieser Tabelle werden
immer alle Kurvendetails angezeigt. So steht immer ein Überblick
darüber zur Verfügung, was gerade gemessen wird. Sie erhalten
Informationen über Eingangslevel, Max SPL, Kurventyp, Stimulus
und Kupplertyp.
Für jede Kurve kann ein Curve Comment (Kurvenkommentar) im
Anmerkungsbereich am rechten Rand eingegeben werden.
Wählen Sie anhand der Kurvenmarkierungsfelder unter den
Kurvenanzeigeoptionen eine Kurve aus und geben Sie einen
Kommentar in den Anmerkungsbereich ein.
Der Kommentar erscheint dann jedes Mal, wenn die Kurve
ausgewählt wird, im Anmerkungsbereich.
Curve Display Options (Optionen zur Anzeige von Kurven)
befinden sich unten rechts auf dem Bildschirm.
Haben Sie mehrere Kurven desselben Typs gemessen (z.B.
Frequenzantwort-Kurven), werden sie nach ihrem Eingangspegel
aufgeführt. Klicken Sie die Kurven an, die auf dem Diagramm
angezeigt werden sollen.
