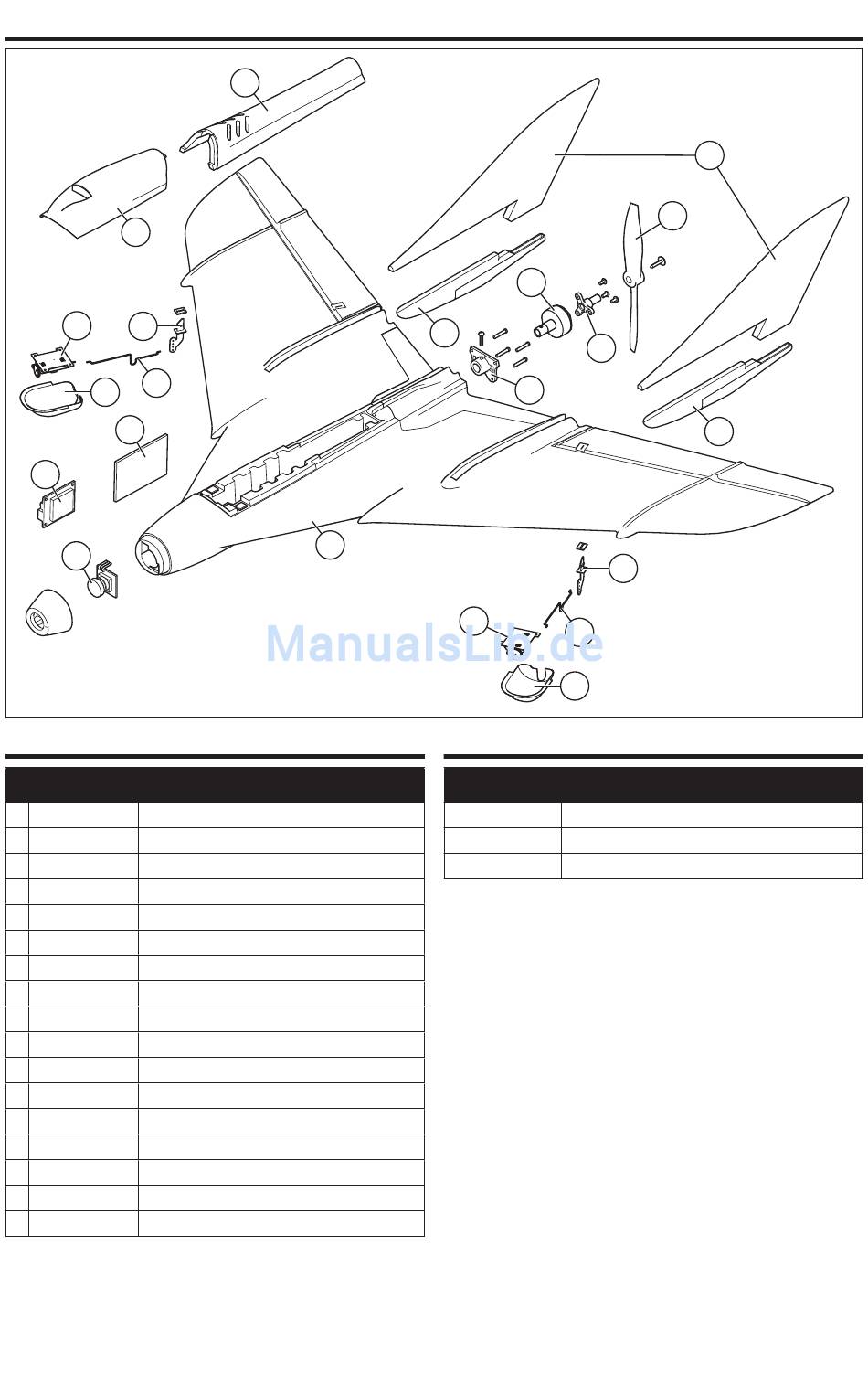

Explosionszeichnung

12
14
3
5
4
1
16
15

Ersatzteile

Teile-Nr. Beschreibung
1 BLH03201 Flugsteuerung: UM F-27 FPV
2 BLH03202 Motorhalterung: UM F-27 FPV
3 BLH03203 Steuerhornsatz: UM F-27 FPV
4 BLH03204 Servoabdeckungssatz: UM F-27 FPV
5 BLH03205 Gestängesatz: UM F-27 FPV
6 BLH03206 Tragfl äche/Rumpf: UM F-27 FPV
7 BLH03207 Seitenleitwerksatz: UM F-27 FPV
8 EFLU4067 Propeller-Adapter
9 EFLUM180BLB BL180 BL Außenläufermotor, 3000 kV
10 EFLUP037503 3,75x3 Propeller
11 PKZU2227 Hintere Abdeckung
12 PKZU2228 Verdeck
13 PKZU2229 Unterer Seitenleitwerksatz
14 SPM6832 Ersatz-Servotechnik: UMLongThrow
15 SPMVCM01 FPV-Kamera
16 SPMVTM025 25mW VTX: Europäische Union
16 SPMVTM150 150mW VTX: Nordamerika
11
6
9
13
2
14
5
4

Optionale Bauteile

Teile-Nr. Beschreibung
EFLB2802S30 280mAh 2S 7,4V 30C Li-Po
FSV1063 Dominator V3 Modulares WVGA-Headset
DUB916 Scharnierband für Elektrofl ieger
27
7
10
8
13
3
