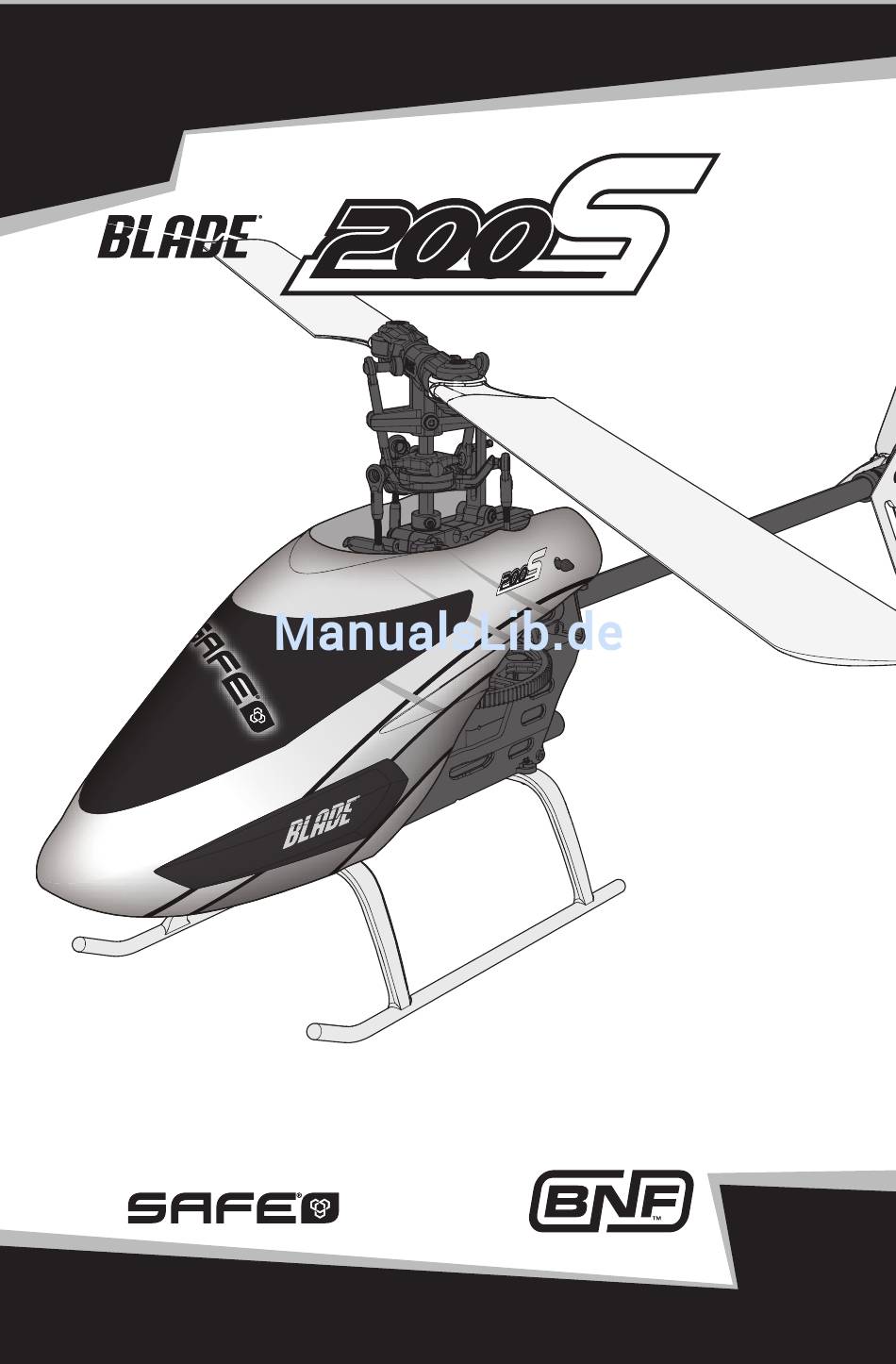

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahren- risiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
Höhe Fluggewicht 408.9mm Hauptrotordurchmesser Lieferumfang: • Blade 200 S • DXe Sender (nur in RTF version) • 800mAh 3S 11.1V 30C Li-Po Akku • 4 AA Batterien (nur in RTF version) • 3S LiPo Balancer Ladegerät mit AC/DC Adapter Bitte registrieren Sie ihr Produkt unter www.bladehelis.com um Updates, spezielle Angebote und weitere Informationen zu erhalten. -
Seite 4: Checkliste Zum Fliegen
❏ Stecken Sie den Flugakku an den Anschluß der ESC • Laden Sie den Flugakku ❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren • Programmieren Sie Ihren Sender (nur BNF Version) und armieren • Setzen Sie den Akku ein wenn er vollständig geladen ist ❏... -
Seite 5: Einsetzen Der Senderbatterien (Rtf)
Einsetzen der Senderbatterien (RTF) Die LED- Anzeigen blinken schneller und der Sender beginnt zu piepen wenn die Batterie- spannung sinkt. Ersetzen Sie die Senderbatterien wenn der Sender zu piepen beginnt. DXe Senderkontrollen (RTF) Flugmodeschalter Binde / Panik Schalter 0 = Stability Mode (NORM) 1 = Fortgeschrittener Mode (FM1) Gas Aus (Throttle Hold) 2 = Agility Mode (FM2) -
Seite 6: Sendereinstellungen (Bnf)
Sendereinstellungen (BNF) Sie müssen Ihren Sender zuerst programmieren, bevor DX8, DX9, DX18 und DX20. Empfänger benötigen, sind Sie den Helikopter binden oder fl iegen können. Die Werte, unten angeführt. Die Programmierung der Sender die die die Sie zum Programmieren Ihres Senders für Spektrum... -
Seite 7: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1. Bringen Sie den Gashebel in die niedrigste Position. ACHTUNG: Der verpolte Anschluss des Akkus an den Regler beschädigt den Regler, Akku oder 2. Schalten Sie den Sender ein. beides. Schäden die durch falschen Anschluss entstan- 3. Zentrieren Sie alle Trimmungen. Bei der in der RTF den sind werden nicht von der Garantie gedeckt. -
Seite 8: Safe Technologie
Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSM kompatiblen Sender. Unter www.bindnfl y fi nden Sie eine Liste aller zugelassenen Sender. Der Bindevorgang 1. Trennen Sie den Flugakku vom Hubschrauber. 2. Entnehmen Sie aus der Sendereinstelltabelle die korrekte Einstellung für ihren Sender. 3. -
Seite 9: Kontrolltests
Kontrolltests Versichern Sie sich, dass die Gas aus Funktion aktiviert arbeiten. Sollten die Kontrollen nicht wie den Abbildungen wurde wenn Sie den Kontrolltest durchführen. Führen arbeiten überprüfen Sie bitte, dass der Sender korrekt Sie diesen Test vor dem ersten Flug durch um sicher zu programmiert wurde bevor Sie den Motortest durchführen. -
Seite 10: Einführung In Die Hauptsteuerfunktionen
Einführung in die Hauptsteuerfunktionen Wenn Ihnen die Steuerung Ihres 200 S noch nicht geläufi g ist, nehmen Sie sich bitte ein paar Minuten Zeit, um sich mit ihr vertraut zu machen, bevor Sie Ihren ersten Flug versuchen. Seitenansicht Seitenansicht Sinken Aufsteigen Gas nach oben Gas nach unten Rudder (Yaw) -
Seite 11: Fliegen Des 200 S
Fliegen des 200 S Bitte beachten Sie lokale Bestimmungen bevor Sie sich einen Der Hubschrauber könnte sich durch seine Masseträgheit Platz zum fl iegen aussuchen. dabei etwas in die entgegengesetzte Richtung bewegen. Sie können diese Bewegung durch eine Steuerbewegung in die Wir empfehlen den Hubschrauber draußen nur bei leichtem entgegengesetzte Richtung beenden. -
Seite 12: Einstellung Der Gainwerte
3. Zyklische D Gain Einstellung (Standard 100%) 6. Heckrotor I Gain Einstellung (Standard 100%) Höhere Gainwerte verbessern die Reaktionszeiten der Steuere- Höhere Gainwerte sorgen dafür, dass das Modell still steht, ingaben. Sollte die Gaineinstellung zu hoch gestellt sein, können aber wenn sie zu hoch eingestellt sind zu niedrig können hochfrequente Schwingungen entstehen. -
Seite 13: Speichern Der Gain-Einstellungen
Der aktuelle Wert für die ausgewählten Parameter wird im Flight Taumelscheibenposition Gainwert Log Menü und mit der Position der Taumelscheibe (vorwärts Voll nach hinten oder rückwärts), wie in der Liste auf der rechten Seite angezeigt. 50% nach hinten Bewegen Sie den Taumelscheibensteuerknüppel nach vorne Richtet sich nach vorne und hinten aus 100% oder hinten um den Gainwert einzustellen. -
Seite 14: Trimmfl Ug
Trimmfl ug Führen Sie diesen Einstellungsfl ug durch wenn die Leistung des Hubschraubers nicht zufriedenstellend ist, oder der Hubschrauber nach einem Absturz neu aufgebaut wurde. Der Trimmfl ug wurde bereits im Werk durchgeführt und muss nur dann neu durchgeführt werden, wenn Sie fest- stellen, dass das Modell sich nicht wieder aufrichtet oder bei Fliegen von Pirouetten nicht auf einer Stelle bleibt. -
Seite 15: Kalibierung
Kalibierung Sollte der Blade 200 S nach dem auf www.bladehelis.com beschriebenen Trimmfl ug noch driften, führen Sie bitte die folgende Kalibrierung durch. Dieser Vorgang kann ebenfalls einer Reparatur folgend nach einem Absturz notwendig sein. Um den unten beschriebenen Kalibriervorgang durchzuführen muss der im Blade 200 S eingebaute Spektrum AR636 Empfänger mit der aktuellsten Software programmiert sein. -
Seite 16: Kontrollen Nach Dem Flug Und Wartung
Kontrollen nach dem Flug und Wartung √ Stellen Sie bitte sicher, dass die Pfanne den Kugelkopf hält ihn aber nicht blockiert. Ist der Kugelkopf zu Kugelköpfe- lose, kann er sich während des Fluges lösen und einen Absturz verursachen. Ersetzen Sie verschlissene u. -
Seite 17: Mögliche Ursache
Problem Mögliche Ursache Lösung Der Bindestecker wurde nach dem Trennen Sie den Flugakku, entfernen Sie den Bindestecker Binden nicht aus dem Empfänger vom Empfänger und schließen den Flugakku neu an entfernt Bei dem Anschließen des Akkus wurde weniger als 5 Sekunden nach Lassen Sie den Sender eingeschaltet. -
Seite 18: Explosionszeichnung
Explosionszeichnung Teileliste Teil # Beschreibung Teil # Beschreibung 1 BLH1513 auf Heckmotor montiertes Blatt 230s 16 BLH2021 Heckrotornabenset (2), weiß: 200 SR X 2 BLH1515 Heckmotor 3600kv Blatt 230s 17 BLH2601 Hauptrahmenset 200 S 3 BLH1517 Duales bürstenloses ESC-Blatt 230s 18 BLH2602 Hauptblattset weiß... -
Seite 19: Optionsteile
Optionsteile Teil # Beschreibung Teil # Beschreibung SPMA3065 Spektrum USB-Interface AS3X Empfänger DX7 DSMX 7 Kanal Sender Programmierkabel DX8 DSMX 8 Kanal Sender DX6i DSMX 6 Kanal Sender DX9 DSMX 9 Kanal Sender DX7s DSMX 7 Kanal Sender DX18 DSMX 18 Kanal Sender DX6 DSMX 6 Kanal Sender DX20 DSMX 20 Kanal Sender Garantie und Service Informationen... -
Seite 20: Garantie Und Service Kontaktinformationen
beschädigt zu werden. Verwenden Sie einen Paketdienstleister Kostenpflichtige Reparaturen mit einer Tracking Funktion und Versicherung, da Horizon bis zur Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Annahme keine Verantwortung für den Versand des Produktes Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die übernimmt. - Seite 21 ©2016 Horizon Hobby, LLC. Blade, E-fl ite, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, AS3X, SAFE, the SAFE logo, AirWare and ModelMatch are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
