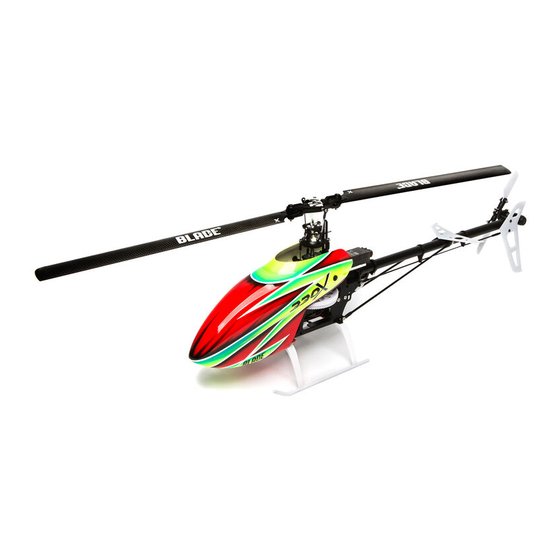

BNF BLADE AS3X Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für BLADE AS3X:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Verwandte Anleitungen für BNF BLADE AS3X
Inhaltszusammenfassung für BNF BLADE AS3X
-
Seite 1: Sicherheitsvorkehrungen Und Warnhinweise

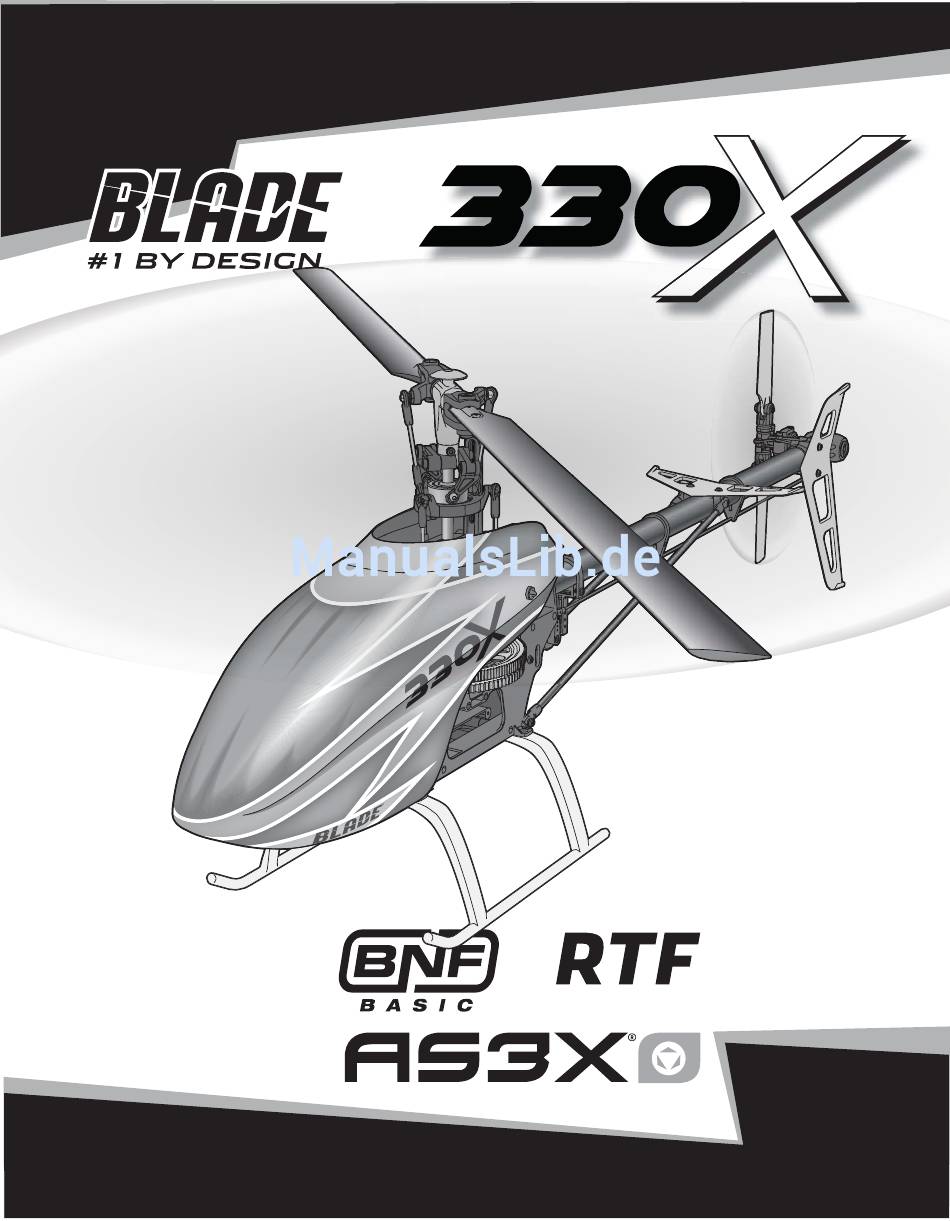

® Instruction Manual Bedienungsanleitung ® Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 2: Inhaltsverzeichnis
Einsetzen der Senderbatterien (RTF) ..............19 Servo-Anpassung ....................27 DXe Senderkontrollen (RTF) ................19 Leitfaden zur Fehlerbehebung ................28 Einrichten des Senders (BNF) ................19 Garantie und Service Informationen ..............28 Installieren des Flugakkus.................. 21 Garantie und Service Kontaktinformationen............29 Binden von Sender und Empfänger .............. -
Seite 3: Vorbereitung Auf Den Ersten Flug
Vorbereitung auf den ersten Flug Checkliste für den Flug ❏ Stets den Sender zuerst einschalten. • Inhalt entnehmen und überprüfen. ❏ Den Throttle-Hold auf EIN stellen. • Den Flug-Akku aufl aden. ❏ Den Flug-Akku in die Leitung vom Geschwindigkeitsregler stecken. •... -
Seite 4: Einsetzen Der Senderbatterien (Rtf)
Gas trimm (links/rechts) Höhenruder Gas (auf/ab) (auf/ab) Einrichten des Senders (BNF) Programmieren Sie den Sender, bevor Sie den Helikopter an den Sender binden die Spektrum-Sender dargestellt. Die Dateien für Modelle, die Spektrum -Sender ™ oder ihn fl iegen. Beginnen Sie stets mit dem Erstellen eines neuen Modells im mit Spektrum AirWare -Software verwenden, stehen ebenfalls online unter Sender, damit gewährleistet ist, dass bereits vorhandene Einstellungen nicht... -
Seite 5: Systemeinstellung
DX7s, DX8 Systemeinstellung Funktionsliste Servoeinstellung Modelltyp HELI Kanal Servoweg Laufrichtung Kanal Servoweg Laufrichtung Taumels- 1 servo Normal Mode Count Down cheibentyp 100/100 Normal 100/100 Normal Time 4:00 Tone 100/100 Normal 100/100 Normal Start Gas über Flugzustand Setup Over 100/100 Normal 100/100 Normal Flugzustand... -
Seite 6: Installieren Des Flugakkus
Installieren des Flugakkus 1. Reduzieren Sie das Gas. 7. Bewegen Sie den Helikopter nicht, bis der AR636A initialisiert wird. Die Tau- melscheibe bewegt sich nach oben und unten. Dies zeigt an, dass die Einheit 2. Schalten Sie den Sender ein. betriebsbereit ist. -
Seite 7: Kontrolltests
Kontrolltests ACHTUNG: Sie müssen den Seitenruder- und zyklischen Test durchführen, bevor Sie einen Flug starten. Wenn Sie die Tests nicht durchführen und sich somit nicht der korrekten Sensorrichtungen vergewissern, kann der Helikopter abstürzen und Sachschäden sowie Verletzungen verursachen. Heckrotor bewegen. Wenn sich der Schieber für den Fluglagenwinkel in die entgegengesetzte 1. -
Seite 8: Einführung In Die Hauptsteuerfunktionen
Einführung in die Hauptsteuerfunktionen Wenn Ihnen die Steuerung Ihres 330 X noch nicht geläufi g ist, nehmen Sie sich bitte ein paar Minuten Zeit, um sich mit ihr vertraut zu machen, bevor Sie Ihren ersten Flug versuchen. Kollektive Pitch Seitenansicht Seitenavnsicht Sinken Aufsteigen Kollektive Pitch oben... -
Seite 9: Checkliste Für Den Flug
Checkliste für den Flug Checkliste für den Flug ❏ Überprüfen Sie, ob alle Schrauben fest angezogen sind ❏ Überprüfen Sie alle Stecker und Kabelverbindungen ❏ Überprüfen Sie, ob die Riemenspannung richtig eingestellt ist ❏ Überprüfen Sie die Zahnräder auf fehlende Zähne ❏... -
Seite 10: Erweiterte Einstellungen
Stellen Sie sicher, dass der Kunststoff-Gelenkkopf die Rollkugel hält, aber nicht an der Kugel haftet (fest verbunden). Wenn ein Gelenkkopf zu locker auf der Kugel sitzt, kann er sich während des Fluges von der Kugel lösen und einen Absturz verursachen. Tauschen Sie abgenutzte Gelenkköpfe Gelenkköpfe aus, bevor sie ausfallen. -
Seite 11: In Den Gain-Anpassungsmodus Übergehen
In den Gain-Anpassungsmodus übergehen Benutzer von DX6, DX6e und DX6i: Benutzer von DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 und DX20: 1. Den Gashebel in die niedrigste Position bringen. 1. Den Gashebel in die niedrigste Position bringen. 2. Den Sender einschalten. 2. -
Seite 12: Servo-Anpassung
Servo-Anpassung Der Blade Trio 330 X wurde werksseitig eingerichtet und für den Flug getestet. Die Benutzer von DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 und DX20: Schritte für die Servo-Anpassungen sind nur unter besonderen Umständen notwen- 1. Bringen Sie den Gashebel in die niedrigste Position. dig, wie nach einem Absturz oder wenn ein Servo oder ein Gestänge ersetzt wird. -
Seite 13: Leitfaden Zur Fehlerbehebung
Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Geringe Spannung des Flugakkus oder der Senderbat- Laden Sie den Flugakku bzw. die Senderbatterien vollständig auf oder ersetzen Sie Flugakku bzw. terie Senderbatterien Vergewissern Sie sich, dass der Bindestecker in den BND/DAT-Anschluss des AR7200BX gesteckt Der Helikopter kann die Der AR7200BX befi... -
Seite 14: Garantie Und Service Kontaktinformationen
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Wartung und Reparatur Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, an Horizon. - Seite 15 REMARQUE La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signifi...
- Seite 16 Exploded View / Explosionszeichnung / Vue Éclatée / Vista Esplosa www.modellmarkt24.ch www.modellmarkt24.ch...
- Seite 17 www.modellmarkt24.ch www.modellmarkt24.ch...
- Seite 18 Parts List / Ersatzteile / Pièces de Rechange / Pezzi di Ricambio Part # English Deutsch Français Italiano Blade 450/300x/300CFX: Hauptzahn- B450/300X/300CFX - Couronne principale Ingran. principale elicoidale 1 BLH1901 Helical Main Gear B450/300X/CFX rad schrägverz. hélicoïdale B450/300X/CFX Blade 450/300x/300CFX: Ritzel 10 Z B450/300X/300CFX - Pignon hélicoïdal 2 BLH1902 Helical Pinion 10T B450/300X/CFX...
- Seite 19 Part # English Deutsch Français Italiano Aluminum Motor Mount Set: B450 Aluminium-Motorbefestigungs-Set: Set de fi xations moteur en aluminium : Set montante del motore in allumino: B450 37 BLH1643 3D/X, B400 B450 3D/X, B400 B450 3D/X, B400 3D/X, B400 Sangles crochet et boucle pour ruban Hook &...
- Seite 20 Optional Parts / Optionale Bauteile / Pièces Optionnelles / Pezzi Opzionali Part # English Deutsch Français Italiano Blade 450/300x/300CFX: Pignone elicoidale 11T BLH1903 Helical Pinion 11T B450/300X/CFX B450/300X/300CFX - Pignon hélicoïdal 11T Ritzel 11 Z schrägverz. B450/300X/CFX Blade 450/300x/300CFX: Pignone elicoidale 12T BLH1904 Helical Pinion 12T B450/300X/CFX B450/300X/300CFX - Pignon hélicoïdal 12T...
- Seite 21 Part # English Deutsch Français Italiano Tail Rotor Blade Set, Yellow: B450 3D/X, Heckrotorblatt-Set, gelb: B450 3D/X, Set de pales d'anticouple, Jaune : B450 3D/X, Set pale del rotore di coda, giallo: BLH1671YE B400 B400 B400 B450 3D/X, B400 Tail Rotor Blade Set, Green: B450 3D/X, Heckrotorblatt-Set, grün: B450 3D/X, Set de pales d'anticouple, Vert : B450 3D/X, Set pale del rotore di coda, verde:...
- Seite 22 ©2017 Horizon Hobby, LLC. Blade, DSM, DSM2, DSMX, Celectra, ModelMatch, Spektrum AirWare and EC3 are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan US 7,391,320.
