Betriebsanleitung

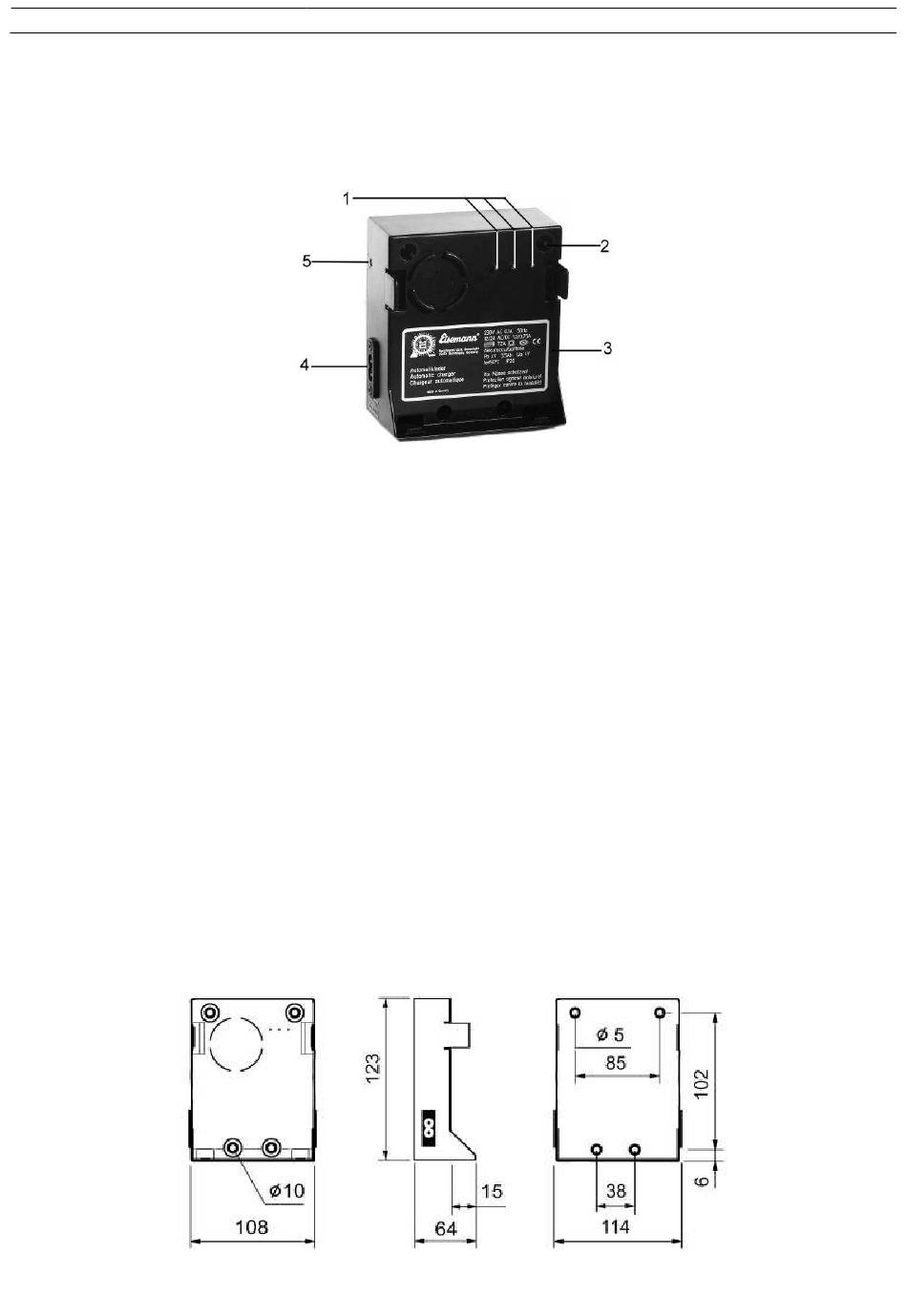

Ladekontakte (Abbildung 6/1):
Die drei gefederten Ladekontakte metal-
lisch blank halten – damit einwandfreie
Kontaktierung gewährleistet ist!
Netzsicherung: T 2 A (träge)
Netzanschlussleitungen
12 V/24 V: 2-poliger Gerätestecker und 2
freie Kabelenden, ca. 1,8 m
Kabellänge
230 V:
2-poliger Gerätestecker und
Eurostecker, ca. 1,8 m Kabel-
länge
Montage: Wandmontage (siehe Maß-
zeichnung)
Funktion: Parken und Laden des Hand-
scheinwerfers auf dem Ladege-
rät
Automatische Ladekontak-
tierung
Hinweis:
1.
Ladegerät für Betrieb in trockenen
Räumen.
2.
Ladegerät ist nicht geeignet für Ein-
satz im explosionsgefährdeten Be-
reich.
3.
Das Ladegerät ist nur in befestig-
tem Zustand – Wandmontage (sie-
he Maßzeichnung) zu betreiben!
Maßzeichnung (alle Maße in mm)
10
Operating instructions
Charging contacts (illustration 6/1):
Charging contacts: Keep the three metallic
spring mounted charging contacts blank –
in order to make sure a proper bonding.
Mains fuse: T 2 A (inert)
Abbildung/Illustration/Afbeelding:6
Mains leads:
12 V/24 V: double-pole connector and 2
free cable ends, approx. 1.8
m long
230 V:
double-pole connector plug
and Euro connector, approx.
1.8 m long
Mounting: Wall installation (see dimen-
sional drawings)
Function: Parking and charging portable
hand lamp on the charging unit
Automatic charging bonding
Note:
1. Charging unit for operation in dry rooms
2. Charging unit is not suitable for the use
in potentially explosive zones.
3. Charging unit has to be fixed – wall
installation (see dimensional draw-
ings)!
Dimensioned drawings
(all dimensions in mm)
Gebruiksaanwijzing
Oplaadcontact (afbeelding 6/1):
De drie geveerde oplaadcontacten blank
houden - zodat een goed contact is
gegarandeerd!
Zekering: T 2 A (traag)
Netkabels
12 V/24 V: 2-polige apparaatstekker en 2
230 V:
Montage:
Functie: plaatsen en laden van de
handlamp op de oplader
Automatisch oplaadcontact
Opmerking:
1.
Oplader is bestemd voor gebruik in
droge ruimten.
2.
De oplader is niet geschikt voor
toepassing in explosiegevaarlijke
ruimtes.
3.
De oplader mag alleen worden
gebruikt in bevestigde toestand -
wandmontage (zie maattekening)!
Maattekening (alle afmetingen in mm)
ID-Nr: 201099/00/FM 074645/24.04.09
vrije kabeluiteinden, ongeveer
1,8 m kabellengte
2-polige apparaatstekker en
eurostekker, ongeveer 1,8 m
kabellengte
wandmontage (zie
maattekening)
