Montageanleitung

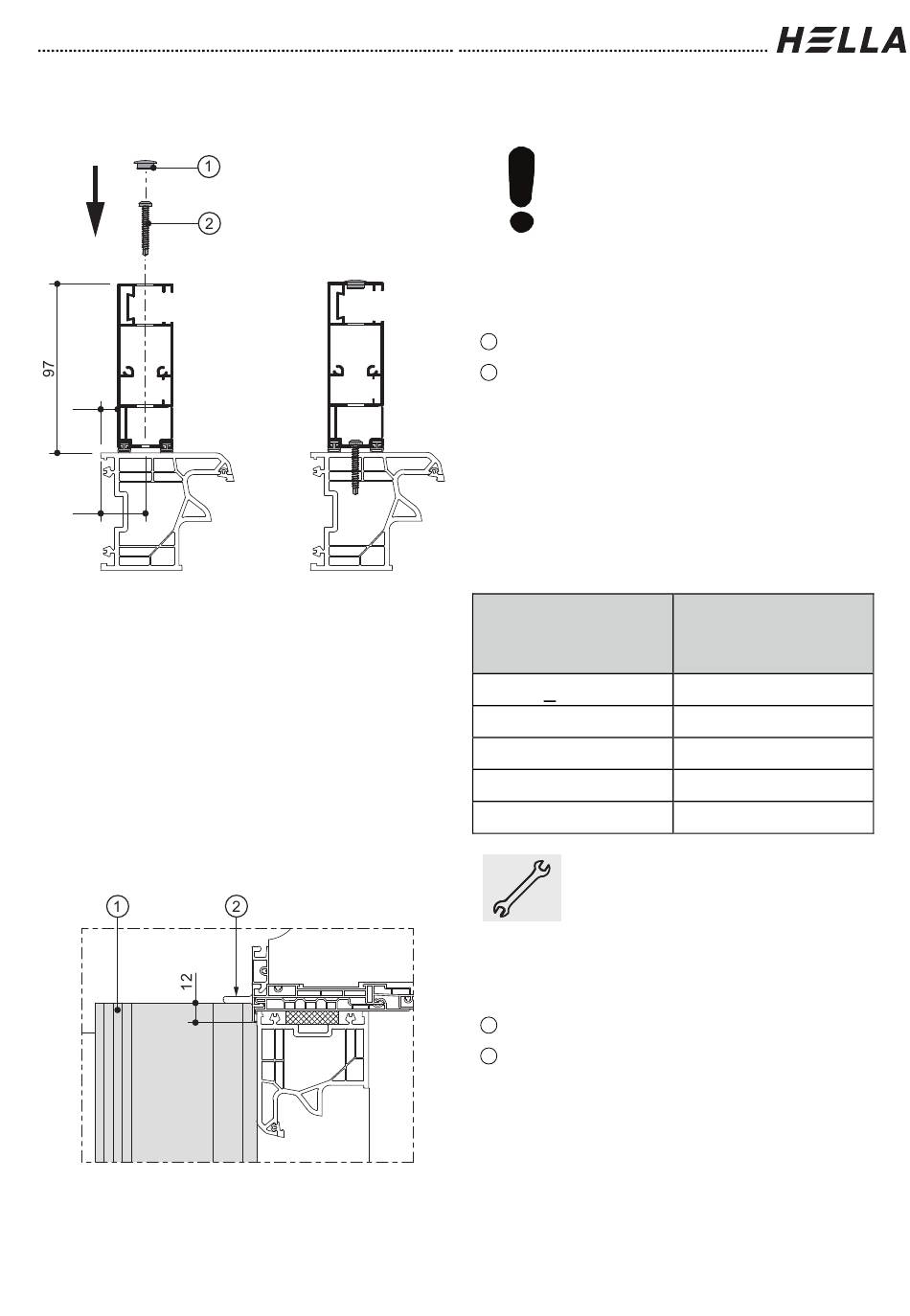

Montage Führungsschienen
11
26
Montagematerial
Holz
Linsenkopfschraube 4,5x35
Kunststoff
Linsenbohrschraube 4,2x38
Metall
Linsenbohrschraube 4,2x22
Holz/Alu
Linsenbohrschraube 4,8x50
Kunststoff/
Linsenbohrschraube 4,8x50
Alu
Positionierung in der Höhe
Technische Änderungen vorbehalten – Ausgabe
September/2023
Randabstand der
Führungsschiene 11 mm je
Seite. Auf eine parallele,
vertikale Ausrichtung achten.
Legende
Abdeckkappe
1
Montagematerial
2
Länge
Führungsschiene
[mm]
<1800
1801-3000
3001-4000
4001-5200
5201-6500
Führungsschiene an der
Positionierhilfe am Kopfstück
anschlagen lassen.
Legende
Führungsschiene
1
Positionierhilfe als oberer Anschlag
2
am Kopfstück
Anzahl
Befestigungen
2
3
4
5
6
11
