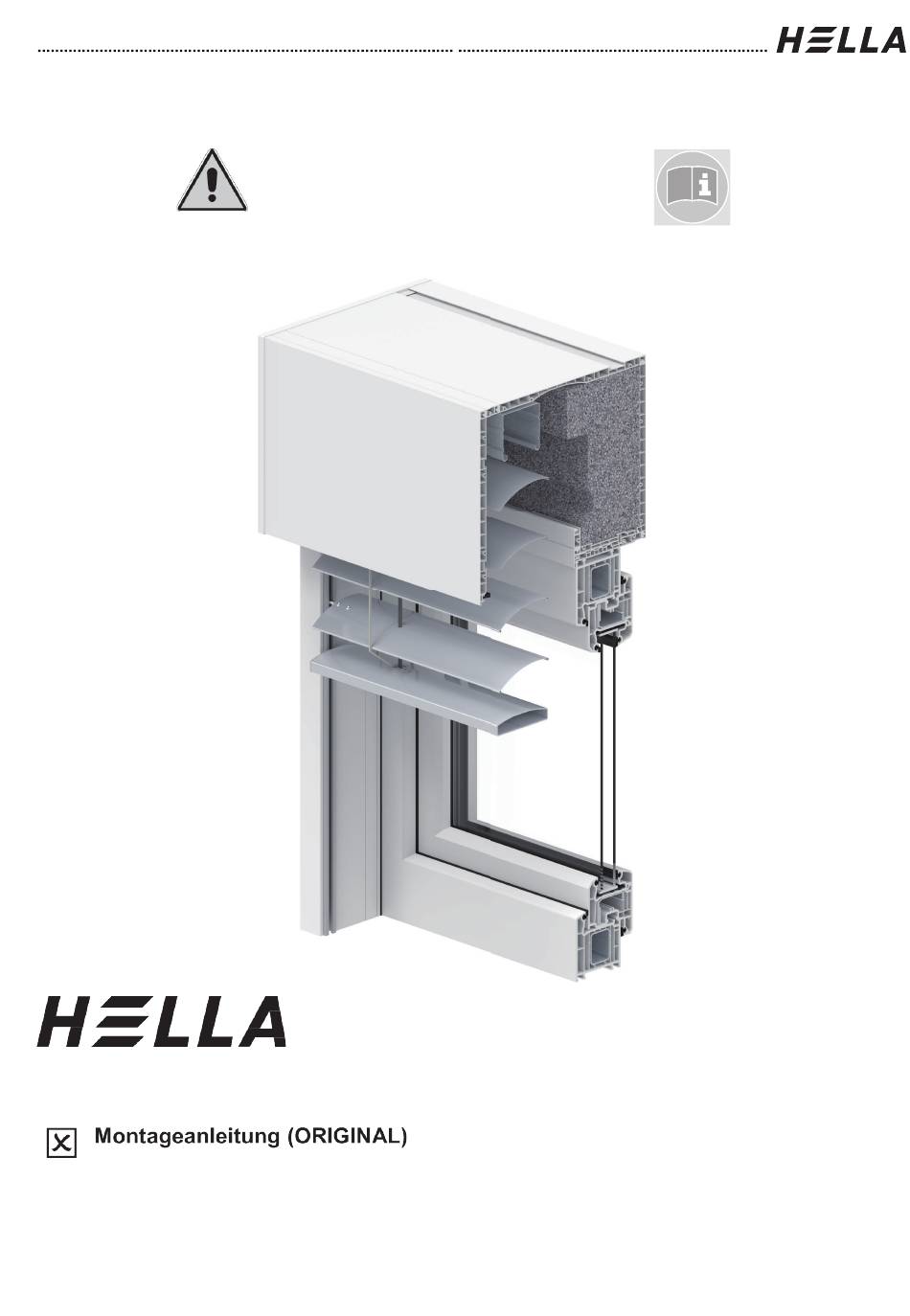

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Aufsatzkasten TOP MINI plus store...
- Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus store ..........3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Allgemein ..........................6 Kastenbefestigung ........................ 7 Montage Führungsschienen ....................11 Montage Klinkerabdeckprofil für den Führungsschienentyp FUP ........13 Montage Insektenschutz .....................

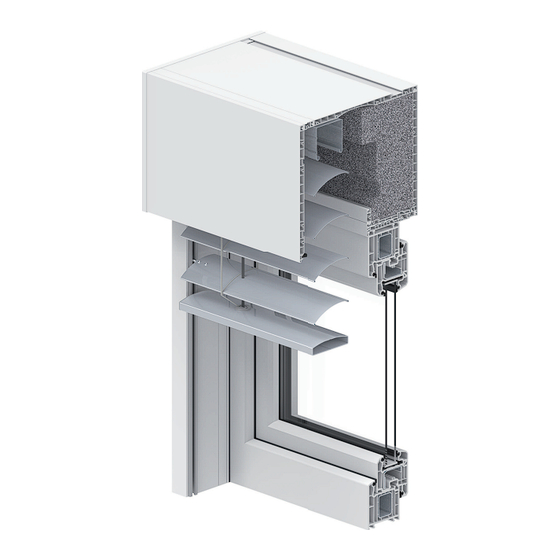

- Seite 3 Vorbemerkungen HELLA Aufsatzkasten TOP MINI plus store Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit mo- dernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedie- nung.
- Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu ver- wendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
- Seite 5 Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Wasserwaage + Bit-Set Bohrerset + Verlängerung 150 mm gem. Untergrund Rollmeter Stift Hammer Kombizange Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 6 Montageanleitung Allgemein Abbildung beispielhaft Führungsschienen müssen nach der Montage absolut senkrecht und paral- lel ausgerichtet sein. Legende Elementhöhe Elementbreite Führungsschiene Aufsatzkasten Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 7 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 1: Universal-Adapterprofil Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Adapterprofil zentriert auf Blendrahmen verschrauben. Das Universal-Adapterprofil muss bündig mit dem Blendrahmen abschlie- ßen (2). Montagematerial nicht im Lieferumfang enthalten. Empfehlung: - Holz-/Kunststofffenster: Senkblechschraube 4,2x32 mm - Metallfenster: Senkbohrschraube 4,2x38 mm Technische Änderungen vorbehalten –...
- Seite 8 Montageanleitung Kastenbefestigung Montage Clipstechnik Variante 2: Clipsadapter montieren Abdichtung (1) analog zur Bauanschlussfuge empfohlen. Clipsadapter zentriert auf Blendrahmen aufclipsen. Niemals mit einem Hammer auf die Federzunge schlagen. Legende Abdichtung empfohlen z.B. Holzunterlage Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 9 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Montagesituation gültig für Universal-Adapterprofil und Clipsadapter 4... Fenster muss über die gesamte Länge (zuerst rechts, dann links, dann in der Mitte) vollständig eingeclipst sein (siehe Abb.). Gegebenenfalls nach- drücken. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 10 Montageanleitung Kastenbefestigung Montage Kasten auf Blendrahmen Kopfstückrand abhän- gig vom verwendeten Befestigungsstiel aus- brechen. Befestigungs- stiele beidseitig mit den Kopfstücken ver- schrauben (maximale Schraubenlänge 20 mm). Befestigungsstiele mit Blendrahmen ver- schrauben. Abdeckplatten auf Legende Kopfstücke montieren. Ausbruch Kopfstückrand Befestigungsstil Abdeckplatte Technische Änderungen vorbehalten –...
- Seite 11 Montageanleitung Montage Führungsschienen Randabstand der Führungs- schiene 11 mm je Seite. Auf eine parallele, vertikale Aus- richtung achten. Legende Abdeckkappe Montagematerial Montagematerial Länge Führungs- Anzahl Befesti- schiene [mm] gungen Holz Linsenkopfschraube 4,5x35 <1800 Kunststoff Linsenbohrschraube 4,2x38 1801-3000 Metall Linsenbohrschraube 4,2x22 3001-4000 Holz/Alu Linsenbohrschraube 4,8x50...
- Seite 12 Montageanleitung Montage Führungsschienen Spaltmaß zwischen Lamelle und Führungsschiene muss 11 mm je Seite betragen. Legende Maß Außenkante Führungsschiene Lamelle Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 13 Montageanleitung Montage Klinkerabdeckprofil für den Führungs- schienentyp FUP Montage des Klinker-Abdeckprofiles Montage der Führungsschiene FUP am Blendrahmen. Positionierung des Klinker-Abdeck- profiles an der Führungsschiene. Oberkante Klinker-Abdeck- profil und Führungsschiene FUP sind fluchtend. Fixierung des Klinker-Abdeckprofiles an der Führungsschiene FUP durch die mitgelieferte Schraube.
- Seite 14 Montageanleitung Montage Insektenschutz Montage der Führungsschienen. Insektenschutzschiene in hintere Kam- mer der Führungsschiene schieben. Unterkante Führungsschiene bündig mit Unterkante Insektenschutzschiene. Arretierstück in die gewünschte Posi- tion schieben. Fixierung des Arretierstücks erfolgt durch die integrierte Schraube. Legende Aufreißband entfernen (wird stan- dardmäßig im Werk gemacht) Führungsschiene 32x95 mm Insektenschutzschiene 31x18 mm...
- Seite 15 Montageanleitung Montage Insektenschutz Griffleiste (3) waagrecht Verriegelung Insektenschutzrollo nach unten ziehen. Gleiter (2) der Griffleiste rasten im Arretierstück (1) ein. Zum Entriegeln den Schlussstab waagrecht ca. 1 cm nach unten drücken und loslassen. Insektenschutzrollo fährt gebremst nach oben. Eine waagrechte Bedienung der Griffleiste ist zwingend erforderlich.
- Seite 16 Montageanleitung Montage Insektenschutz Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zu- stand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab ein- schieben Endkappe wieder auf Schluss- stab aufdrücken Schlussstab wieder in Füh- rungsschiene einschwenken...
- Seite 17 Montageanleitung Montage Führungsschieneneinsatz Führungsschieneneinsatz in Kammer der Führungs- schiene eindrücken. Bei Unterputzmontage darf sich kein Verputzungsmate- rial in der Kammer der Füh- rungsschiene befinden. Einsatz über alle Lamellenführungsnippel nach oben schieben. (Geringes Durchbie- gen des Führungsschienensatzes erleich- tert die Montage). Alle Lammellenführungsnip- pel müssen sich innerhalb des Führungsschienenein-...
- Seite 18 Montageanleitung Statik Kastenbefestigung mit Eindrehanker Eindrehanker in Nut in Oberblende eindrehen. Eindrehanker entspre- chend der Einbausituation biegen und/oder ablängen und mit dem Montagun- tergrund verschrauben. Legende Eindrehanker Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 19 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Oberen Blendrahmen mit ge- eignetem Montagematerial in den Fensterbefestigungs- block verschrauben. Bei der Verschraubung muss mit dem Kerndurchmesser der Befestigungsschraube vorgebohrt werden. Die Verschraubung durch die Stahlverstärkung des Fensters muss sichergestellt 30-50 werden! Dies ist je nach Fenstertyp zu prüfen.
- Seite 20 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 1: Befestigung mit Laschen Ø5 Legende Montagematerial (nicht im Lieferum- fang) Empfehlung bei Stahlbetondecke: Fi- scher ULTRACUT FBS II 8x130 80/65 US TX Distanzklötze druckfest (nicht im Liefer- umfang) Bei allen 4 Schrauben durch Statikkonsole die Montagelasche den ers- ten Steg des Kunststoffpro-...
- Seite 21 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 2: Befestigung mit Winkel und La- sche Legende Montagewinkel auf der erfor- derlichen Position mit der Sta- Montagematerial (nicht im Lieferum- tikkonsole verschrauben. Zu- fang) sätzliche Kastenbefestigung Empfehlung bei Stahlbetondecke: Fi- mit geeignetem Montagemate- scher ULTRACUT FBS II 8x130 80/65 rial.
- Seite 22 Montageanleitung Statik Kastenbefestigung bei Statikkonsole Variante 3: Direktverschraubung Verschraubung der Innen- blende mit dem Kopfstück lö- sen und Innenblende öffnen. Statikkonsole mit dem geeig- netem Montagematerial nach oben verschrauben. Innen- blende wieder schließen. Legende Montagematerial (nicht im Lieferum- fang) Statikkonsole Innenblende Statikdämmkörper Montagematerial für Blendrahmen...
- Seite 23 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutz- schalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
- Seite 24 Ausführung der Anschlüsse oder bei Missachtung der an- erkannten Regeln der Technik, haften weder Antriebshersteller noch HELLA für Material- oder Personenschäden. - Lassen Sie sich von der ausführenden Elektrofachkraft bestätigen, dass der elektrische Anschluss nach den Anschlussplänen, (siehe Anleitung Antriebshersteller) den allgemeinen Hinweisen, den Sicherheitshinwei- sen und den Ansteuerrichtlinien ausgeführt wurde!
- Seite 25 Montageanleitung Elektrischer Anschluss Beachten Sie hierzu unbedingt die Kapitel „Ansteuerrichtlinien für Jalou- siemotoren“ sowie die „Sicherheitshinweise“! Mittelmotor Stecker 1 blau 2 schwarz 3 braun 4 gelb/grün Kupplung Farbtabelle für Anschlusskabel Farbtabelle für Anschlusskabel Drehrichtung (Funk) (herkömmlicher Schalter) blau Neutralleiter N blau Neutralleiter N Phase Drehrichtung 1...
- Seite 26 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch ent- sprechende Verriegelungs- maßnahmen stets nur in eine Laufrichtung angesteu- ert werden kann (siehe ne- benstehende Abbildung). Andernfalls können so enorme Belastungen entste- hen, dass die Endschalter zerstört werden und der An- trieb ausfällt.
- Seite 27 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer gemein- sam gesteuerten Anlage ha- Antrieben ben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Lauf- richtung ein separater Kon- takt vorgesehen werden (Galvanische Trennung der Antriebe).
- Seite 28 Montageanleitung Allgemein Ausstattungsvariante beidseitige Wendung Beim Abfahren nach außen geschlossen, beim Auffahren nach innen geschlossen, dazwi- schen stufenlos verstellbar. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motoran- trieb fährt der Behang bis in die einge- stellte Endposition.
- Seite 29 Montageanleitung Allgemein Ausstattungsvariante 90° Wendung Beim Abfahren nach außen geschlossen, beim Auffahren in waagrechter Lamellenstellung, dazwischen stufenlos verstellbar. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motoran- trieb fährt der Behang bis in die einge- stellte Endposition.
- Seite 30 Montageanleitung Allgemein Ausstattungsvariante mit Arbeitsstellung Behang fährt mit ca. 50° geöffneten Lamellen ab und ist in jeder Stellung vollständig schließbar. Hochfahren in waagrechter Lamellenstellung. Beachten Sie vor Betätigung des Antriebes das Kapitel Sicherheitshinweise. Behang abfahren Schalter auf stellen. Bei Motoran- trieb fährt der Behang bis in die einge- stellte Endposition.
- Seite 31 Montageanleitung Allgemein Ausstattungsvariante mit Arbeitsstellung Behang komplett schließen aus jeder Position (außer untere End- stellung) Behang an beliebiger Position stop- pen. Schalter kurz in Richtung betä- tigen, die Lamellen öffnen sich. Schalter in Richtung betätigen, oberer und unterer Behang schlie- ßen.
- Seite 32 Montageanleitung Allgemein Ausstattungsvariante Tageslichtlenkung 180° Behang fährt geschlossen ab. Der obere Behangteil kann bis maximal ca. 90° geöffnet werden, während der untere Behangteil geschlossen bleibt. Beim Hochfahren ist der obere Behangteil geschlossen (nach innen gewendet). Der untere Behangteil fährt im maximalen Öffnungswinkel in waagrechter Lamellenstellung auf.
- Seite 33 Montageanleitung Allgemein Ausstattungsvariante Tageslichtlenkung 90° mit Ar- beitsstellung Behang fährt im oberen Bereich mit ca. 50° geöffneten Lamellen ab. Die unteren Lamellen sind geschlossen. Hochfahren des Behanges mit Lamellenstellung waagrecht im oberen Teil, im unteren Teil um ca. 20° geneigt. Der Behang ist in jeder Position durch Wenden komplett schließbar.
- Seite 34 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Aus- fahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutz- anlage befinden.
- Seite 35 Montageanleitung Raffstore mit ECN-System Ausrichtung ECN-Drehclips Es ist wichtig, dass nach der Montage, vor Inbetrieb- nahme bzw. vor Übergabe der Anlage das ECN System auf einwandfreie Funktion überprüft wird, insbeson- dere, dass Drehclips und Nocken sauber ausgerichtet sind. Eine nicht saubere Ausrichtung kann zu einem ungünstigen Betriebsverhal- ten bzw.
- Seite 36 Montageanleitung Reparatur ECN-System Schadensfall 1 Der Drehclip hat sich von der Klammer gelöst. Reparatur: Den Drehclip auf die Klammer drücken, bis dieser einrastet (CLICK- Geräusch). Benötigte Materialien: keine Legende Drehclip Nocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 37 Montageanleitung Reparatur ECN-System Schadensfall 2 Die Nocke hat sich vom Drehclip gelöst. Reparatur: Die Nocke auf den Drehclip drücken, bis diese einrastet (CLICK- Geräusch). Benötigte Materialien: keine Legende Drehclip Nocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 38 Montageanleitung Reparatur ECN-System Schadensfall 3 Der Drehclip ist gebrochen. Reparatur: Den beschädig- ten Drehclip von der Klam- mer bzw. aus der Nocke lö- sen. Legende Drehclip Nocke Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 39 Montageanleitung Reparatur ECN-System Reparatur: Den neuen Dreh- clip auf die Klammer drü- cken, bis dieser einrastet (CLICK-Geräusch). Die No- cke auf den Drehclip drü- cken, bis diese einrastet (CLICK-Geräusch). Benötigte Materialien: Dreh- clip (Art.-Nr.: 00620115) Legende Neuer Drehclip (Art.-Nr.: 00620115) Nocke CLICK-Geräusch Technische Änderungen vorbehalten –...
- Seite 40 Montageanleitung Reparatur ECN-System Schadensfall 4 Die Nocke ist gebrochen. Reparatur: Die Position der beschädigten Nocke auf dem Band markieren und anschließend die Nocke mit- hilfe eines Seitenschneiders vom Clipband entfernen (Band nicht beschädigen!). Legende Drehclip Nocke Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 41 Montageanleitung Reparatur ECN-System Reparatur: Die Reparaturno- cke auf das Clipband schie- ben (auf ursprüngliche Posi- tion achten!). Die Repara- turnocke mit Sekundenkle- ber befestigen und den alten Drehclip entfernen. Legende Reparaturnocke Sekundenkleber Drehclip Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 42 Montageanleitung Reparatur ECN-System Reparatur:Den neuen Dreh- clip auf die Klammer drü- cken, bis dieser einrastet (CLICK-Geräusch). Benötigte Materialien: Repa- raturnocke (Art.-Nr.: 00620129), Sekundenkleber, Drehclip (Art.-Nr.: 00620115) Legende Neuer Drehclip (Art.-Nr.: 00620115) Reparaturnocke CLICK-Geräusch Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 43 Montageanleitung Schrägstellung der Unterschiene ausgleichen Durch Verdrehen des Zug- bandstifts (Position 1, 2, 3) beim Wendelager kann der Wickeldurchmesser vergrö- ßert werden und somit eine Schrägstellung der Unter- schiene ausgeglichen wer- den. Zugbandstift beim Wendela- ger, wo das Paket tiefer steht, drehen! Verdrehung des Einhänge- stiftes nur bei herabgelasse-...
- Seite 44 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 45 Montageanleitung Demontage Ausbau Raffstore/Jalousie Behang ca. 500 mm aus dem Führungsschieneneinsatz aus Schacht fahren. der Führungsschiene entfernen. Vertikalträger öffnen. Raffstore/Jalousie aus dem Kasten entnehmen. Technische Änderungen vorbehalten – Ausgabe Juni/2024...
- Seite 46 Montageanleitung Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
