Montage- und Bedienungsanleitung
Diese Anleitung muss vor
Bedienung und Montage
gelesen werden!

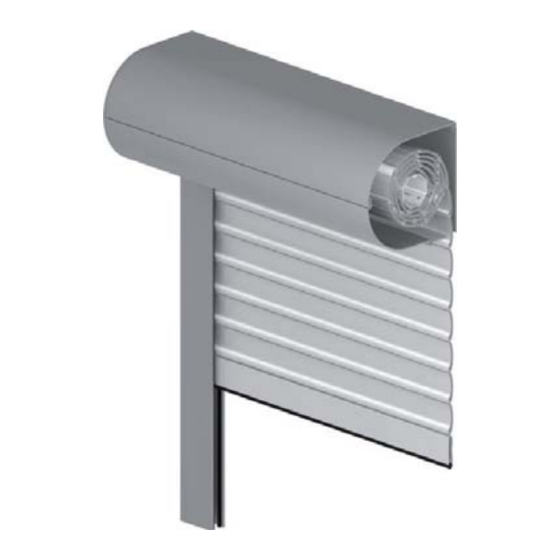

nova Vorbaurollladen
Bedienungsanleitung
Montageanleitung (ORIGINAL)
Montage- und Bedienungsanleitung
Vorbemerkungen HELLA
nova Vorbaurollladen
Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit
modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist.
Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Be-
dienung.
Für autorisiertes Fachpersonal
Für den Endkunden (Nutzer)
Folgende Symbole unterstützen Sie bei Montage oder Bedienung und fordern zu einem
sicherheitsbewussten Handeln auf:
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Gefah-
ren für den Benutzer bestehen.
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Be-
schädigungen am Produkt möglich sind.
Dieses Symbol kennzeichnet Anwendungshinweise oder nützliche Infor-
mationen
Dieses Symbol fordert Sie zu einer Tätigkeit auf.
Achtung!
Dieses Symbol kennzeichnet Verletzungs- oder Lebensgefahr durch ei-
nen Stromschlag.
Dieses Symbol kennzeichnet Bereiche am Produkt, zu denen Sie wichtige
Informationen in dieser Montageanleitung finden.
Dieses Symbol kennzeich-
net die Reinigung des
Produktes.
Technische Änderungen vorbehalten - Ausgabe Juli/2015
Dieses Symbol kennzeich-
net die Wartung und Repa-
ratur des Produktes.
1
Montage- und Bedienungsanleitung
Inhaltsverzeichnis
Vorbemerkungen HELLA nova Vorbaurollladen ................................................................... 1
Allgemeine Hinweise ............................................................................................................ 2
CE Kennzeichnung ............................................................................................................... 3
Sicherheitshinweise .............................................................................................................. 4
Verwendungszweck.............................................................................................................. 9
Pflege, Wartung und Reparatur .......................................................................................... 14
Bedienungsanleitung .......................................................................................................... 16
Vor der Montage ................................................................................................................. 20
Übersicht: Werkzeuge für die Montage .............................................................................. 21
Übersicht: nova Vorbaurollladen ........................................................................................ 22
Übersicht: Kastengrößen .................................................................................................... 27
Montage allgemein ............................................................................................................. 28
Montage Element mit Gurt-/Schnurzug .............................................................................. 31
Montage Element mit Kurbelantrieb ................................................................................... 35
Montage Element Motorantrieb .......................................................................................... 37
Montage Element mit Insektenschutz ................................................................................. 41
Montage nova Putzträger ................................................................................................... 44
Montage nova Schachtelement .......................................................................................... 47
Montage nova Top-Safe ..................................................................................................... 51
Montage Aussteller ............................................................................................................. 52
Montage Schubriegelsperre ............................................................................................... 55
Ansteuerrichtlinien für elektrische Anlagen ......................................................................... 56
Anschlussvorschriften für Motorantrieb .............................................................................. 57
Inbetriebnahme / Funktionskontrolle................................................................................... 59
Demontage allgemein......................................................................................................... 60
Übergabeprotokoll (für den Monteur).................................................................................. 63
Übergabeprotokoll (für den Nutzer) .................................................................................... 64
Montage- und Bedienungsanleitung
Allgemeine Hinweise
Fragen
Sollten Sie noch Fragen zur Montage oder Bedienung Ihres Produktes haben, kontaktieren
Sie bitte Ihr autorisiertes Fachgeschäft.
Ersatzteile / Reparaturen
Erhalten Sie von Ihrem HELLA Fachgeschäft. Es dürfen nur von HELLA freigegebene
Ersatzteile verwendet werden.
Haftung
Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei
nicht ordnungsgemäßer Bedienung oder bei Einsatz außerhalb des vorgesehenen Ver-
wendungszwecks, lehnt der Hersteller die Gewährleistung für Schäden am Produkt ab. Die
Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen.
Rechtliche Hinweise
Grafik- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vor-
handene Fehler und deren Auswirkung kann keine Haftung übernommen werden! Techni-
sche Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! Die Anleitung
enthält urheberrechtlich geschützte Informationen. Alle Rechte sind vorbehalten! Die auf-
geführten Produkt- oder Markennamen sind geschützte Warenzeichen.
2
Technische Änderungen vorbehalten - Ausgabe Juli/2015
