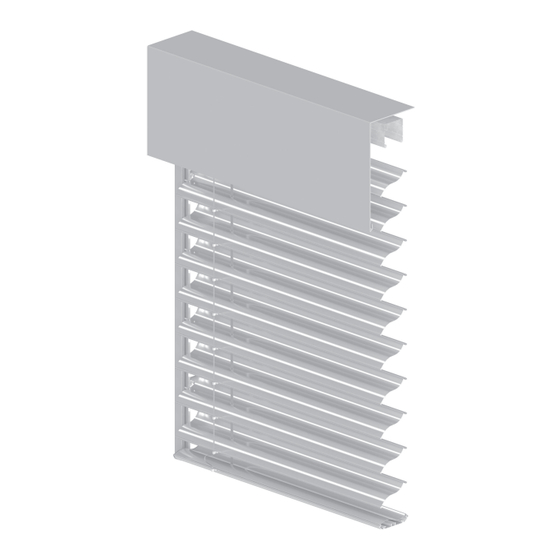

Hella AF 50E Montageanleitung
Raffstores / außenjalousien - winkelblenden gekantet
Vorschau ausblenden
Andere Handbücher für AF 50E:
- Montageanleitung (80 Seiten) ,
- Bedienungsanleitung (10 Seiten) ,
- Montage- und bedienungsanleitung (6 Seiten)
Verwandte Anleitungen für Hella AF 50E
Inhaltszusammenfassung für Hella AF 50E
- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Raffstores / Außenjalousien - Winkelblenden gekantet...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Raffstores / Außenjalousien - Winkelblenden gekantet ....3 Vor der Montage ........................4 Übersicht: Werkzeuge für die Montage ................5 Übersicht: Blenden und Abdeckkappe ................. 6 Übersicht: Kombiblendenträger .................... 7 Minimale Blendentiefen ......................8 Montage Kombiblendenträger .................... 10 Montage Blende ......................... -
Seite 3: Vorbemerkungen Hella Raffstores / Außenjalousien - Winkelblenden Gekantet
Raffstores / Außenjalousien - Winkelblenden gekantet Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung. -
Seite 4: Vor Der Montage
Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten. -
Seite 5: Übersicht: Werkzeuge Für Die Montage
Montageanleitung Übersicht: Werkzeuge für die Montage Akkubohrer Bohrer Bithalter SW 3/8 Zoll Je nach Montageuntergrund Bohrerset (Biteinsatz AW 20, AW 25) gem. Untergrund Bitverlängerung Wasserwaage Rollmeter Stift Torx-Schraubendreher Schraubenschlüssel Innensechskantschlüsse TX25 - auch AW20 möglich SW13 (oder Ratsche mit Nuss) 4 mm SW13 2,5 mm... -
Seite 6: Übersicht: Blenden Und Abdeckkappe
Montageanleitung Übersicht: Blenden und Abdeckkappe Formübersicht 95° Legende Winkelblende Form 1-1 Winkelblende Form 3 Winkelblende Form 1-2 Winkelblende Form 5 Winkelblende Form 1-3 Winkelblende Form 6 Winkelblende Form 1-3-PT Abdeckung unten Form 10-1 Winkelblende Form 1-4 BH Blendenhöhe Winkelblende Form 2 AT Abdeckungstiefe Winkelblende Form 2-PT PN Putznase... -
Seite 7: Übersicht: Kombiblendenträger
Montageanleitung Übersicht: Kombiblendenträger Legende Trägermodel Passende Blenden KBT 1 Form 1-1, Form 1-4 KBT 2 Form 1, Form 2 KBT 3 Form 1, Form 2 KBT 4 Form 3 KBT 5 Form 5 KBT 6 Form 1-PT, Form 2-PT KBT 7 Form 6 Distanzmaß... -
Seite 8: Minimale Blendentiefen
Montageanleitung Minimale Blendentiefen min. Blendentiefe [mm] Außenjalousien AF 50E AF 50 AF 60 AF 80 AF 100 Raffstores ARO 65 AR 80 ECN ARB 80 AR 80 Blendenmontage ARO 80 ARO 80 WS AR 63 ECN Legende AR 92 ECN AR 92 Maß... -
Seite 9: Minimale Blendentiefen Mit Funk (Somfy)
Montageanleitung Minimale Blendentiefen mit Funk (Somfy) Bei Raffstores / Jalousien, bei denen der RTS Receiver an der Oberschiene befestigt ist, muss berücksichtigt werden, dass sich die minimale Blendentiefe erhöht. min. Blendentiefe [mm] Außenjalousien AF 50 AF 60 AF 80 AF 100 Raffstores ARO 65 AR 80 ECN... -
Seite 10: Montage Kombiblendenträger
Montageanleitung Montage Kombiblendenträger Blendenträger-Position und Bohrungen gemäß Auftrag am Montageuntergrund anzeichnen. Position der Träger (siehe Tabelle unterhalb) aufteilen. Zusätzliche Träger mittig aufteilen. Der Abstand zwischen Vertikalträger und Wendelager darf 50 mm nicht unterschreiten. Passende Bohrungen zum Montagematerial herstellen. Blendenträger durch die Montage bei zusätzlicher Dämmung Langlöcher mit dem Montageuntergrund... -
Seite 11: Montage Blende
Montageanleitung Montage Blende Anklemmen der Blende Die Lasche des Kombiblendenträgers nach oben schieben und Winkelblende aufsetzen. Lasche in die Aufkantung der Blende schieben und mit Linsenschraube sichern. Achtung! Verletzungs- oder Lebensgefahr durch herunterfallende Blenden. Ordnungsgemäße Montage der Blenden! Legende Blendenträger Lasche Winkelblende Linsenschraube mit Bund M5x7... - Seite 12 Montageanleitung Montage Blende Sicherung der Blende von oben Bei Zugänglichkeit von oben, Blende mit Blindnieten sichern. Blende durch Kombiblendenträger vernieten. 1 Blindniete / Kombiblendenträger Sicherung der Blende von unten Wenn die Blende von oben nicht zugänglich ist, Blende mit Schraube sichern.
-
Seite 13: Montage Abdeckung Unten
Montageanleitung Montage Abdeckung unten Abdeckung unten bündig mit Unterkante Blende montieren. Montagelasche durch die Langlöcher am Montageuntergrund montieren. Sicherung der Abdeckung mit einer Linsenbohrschraube. Schraube mittig in Montagelasche positionieren. Länge Abdeckung Anzahl [mm] Montagelaschen <1000 Legende 1001-1800 Linsenbohrschraube ø4,2x16 mm 1801-2600 Abdeckungstiefe 2601-3400... -
Seite 14: Montage Verbödung
Montageanleitung Montage Verbödung Abzugsmaße Bei Blendenmontage mit Verbödung bezieht sich die Blendenlänge auf die Außenkante Verbödung. Montagereihenfolge Die Verbödung kann umgekantet, punktgeschweißt (Blende und Verbödung aus einem Stück) oder lose beigelegt (separater Teil) sein. Verbödung in Blende einsetzen und oben und vorne vernieten. -
Seite 15: Montage Stoßverbindung
Montageanleitung Montage Stoßverbindung Ab einer Blendenlänge von 4000 mm müssen die Blenden gekuppelt werden! Blenden über das Stoßverbindungsblech zusammenschieben und an einer Seite vorne und oben vernieten. Der Abstand der Blenden nach dem Zusammenbau ist 6 mm. Nur eine Blende mit dem Stoßverbindungsblech vernieten damit sich aufgrund der... -
Seite 16: Montage Eckverbindung
Montageanleitung Montage Eckverbindung Eckverbindung kann an Innen- oder Außenecke montiert werden. Winkelblenden über Eckverbindung bündig zusammenschieben (kein Abstand zwischen den Blenden). Beide Blenden mit Eckverbindung vorne und oben vernieten. Legende Winkelblenden Blindniete 3,2x10 mm AL/AL Eckverbindung Technische Änderungen vorbehalten – Ausgabe September/2023... -
Seite 17: Inbetriebnahme / Funktionskontrolle
Montageanleitung Inbetriebnahme / Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden. -
Seite 18: Demontage
Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 19 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
