Hella TOP MINI plus store Montageanleitung Seite 18

Aufsatzkasten
Inhaltsverzeichnis

Werbung

Montageanleitung
Statik

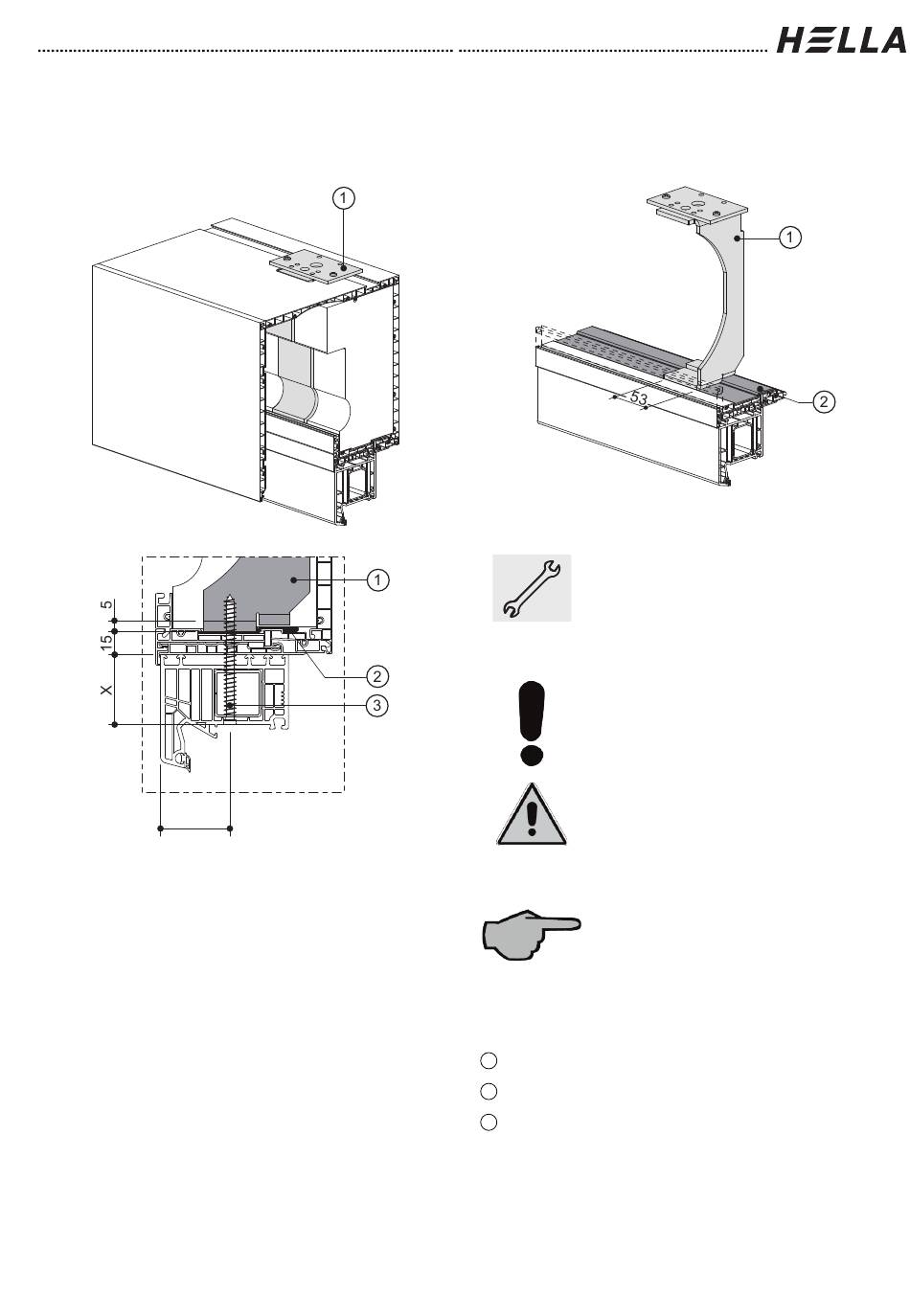

Kastenbefestigung bei Statikkonsole
30-50
18
Technische Änderungen vorbehalten – Ausgabe
September/2023
Oberen Blendrahmen mit
geeignetem
Montagematerial in den
Fensterbefestigungsblock
verschrauben.
Bei der Verschraubung muss
mit dem Kerndurchmesser
der Befestigungsschraube
vorgebohrt werden.
Die Verschraubung durch
die Stahlverstärkung des
Fensters muss sichergestellt
werden! Dies ist je nach
Fenstertyp zu prüfen.
Schraubenlänge =
Blendrahmen (x) + 34 mm
Legende
Statikkonsole
1
Bodenverstärkungsprofil
2
Montagematerial (nicht im
3
Lieferumfang)
