Montageanleitung
Anschlussvorschriften für Motorantrieb
Hinweise für Funkmotore:
Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun)
bauseits in der Abzweigdose verbunden werden (Brücke).

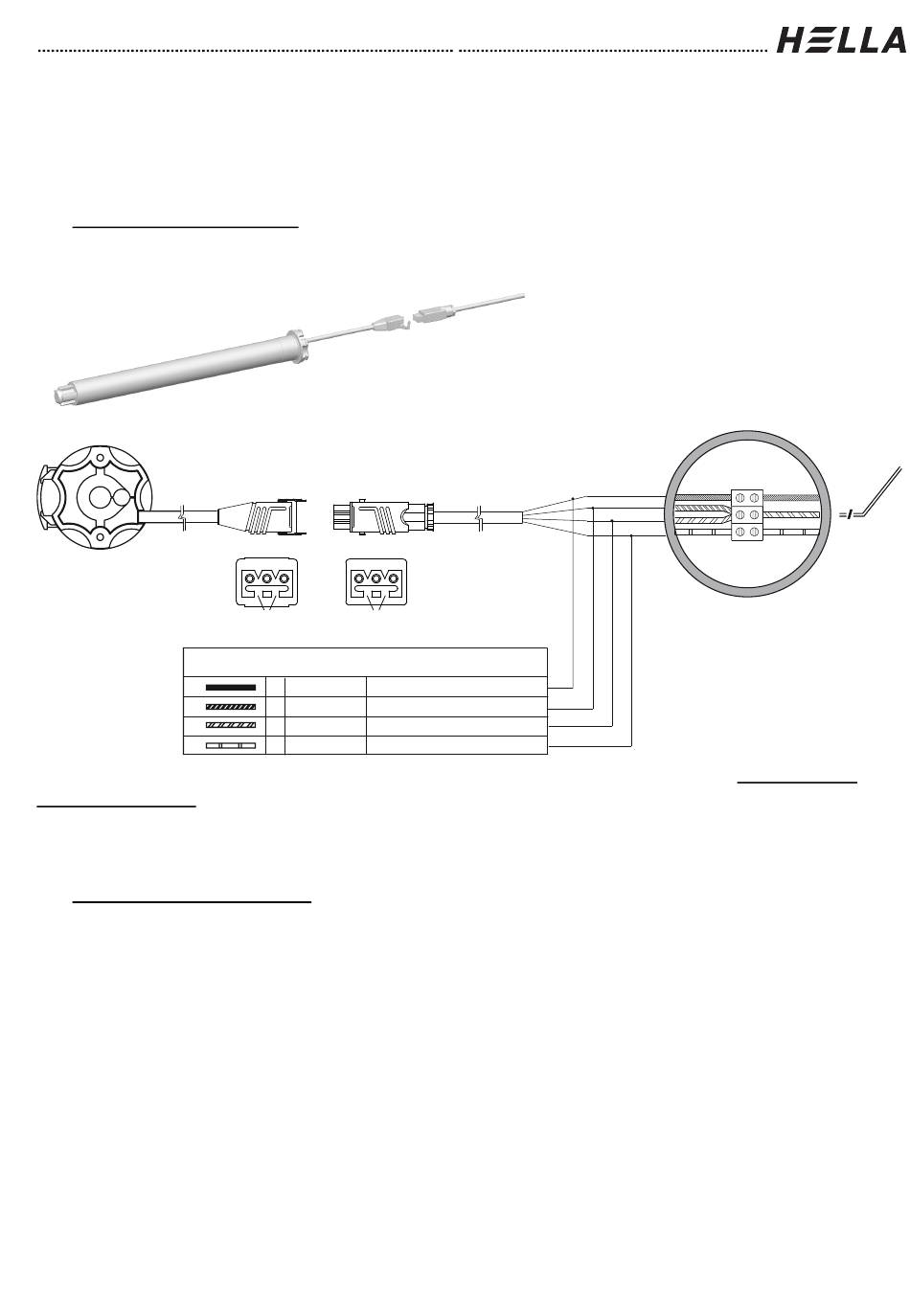

Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in
der Abzweigdose
Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung
ausreichend (Anschluss 3 nicht belegt).
Hinweis:
Einige Motoren sind Betriebsmittel der Schutzklasse II (Schutzisolierung – kein Schutzleiter
erforderlich).
Deshalb bietet das Motorkabel dieser Motoren keinen Schutzleiteranschluss (PE –
gelb/grün).
1
2
3
3
2
1
4
4
Farbtabelle für Anschlusskabel
blau
Neutralleiter N
1
schwarz
Phase
2
braun
3
Phase
gelb/grün
Schutzleiter PE
4
Technische Änderungen vorbehalten – Ausgabe
September/2023
Stromnetz
27
