Montageanleitung
Statik
Kastenbefestigung bei Statikkonsole
30-50
Technische Änderungen vorbehalten – Ausgabe
September/2023

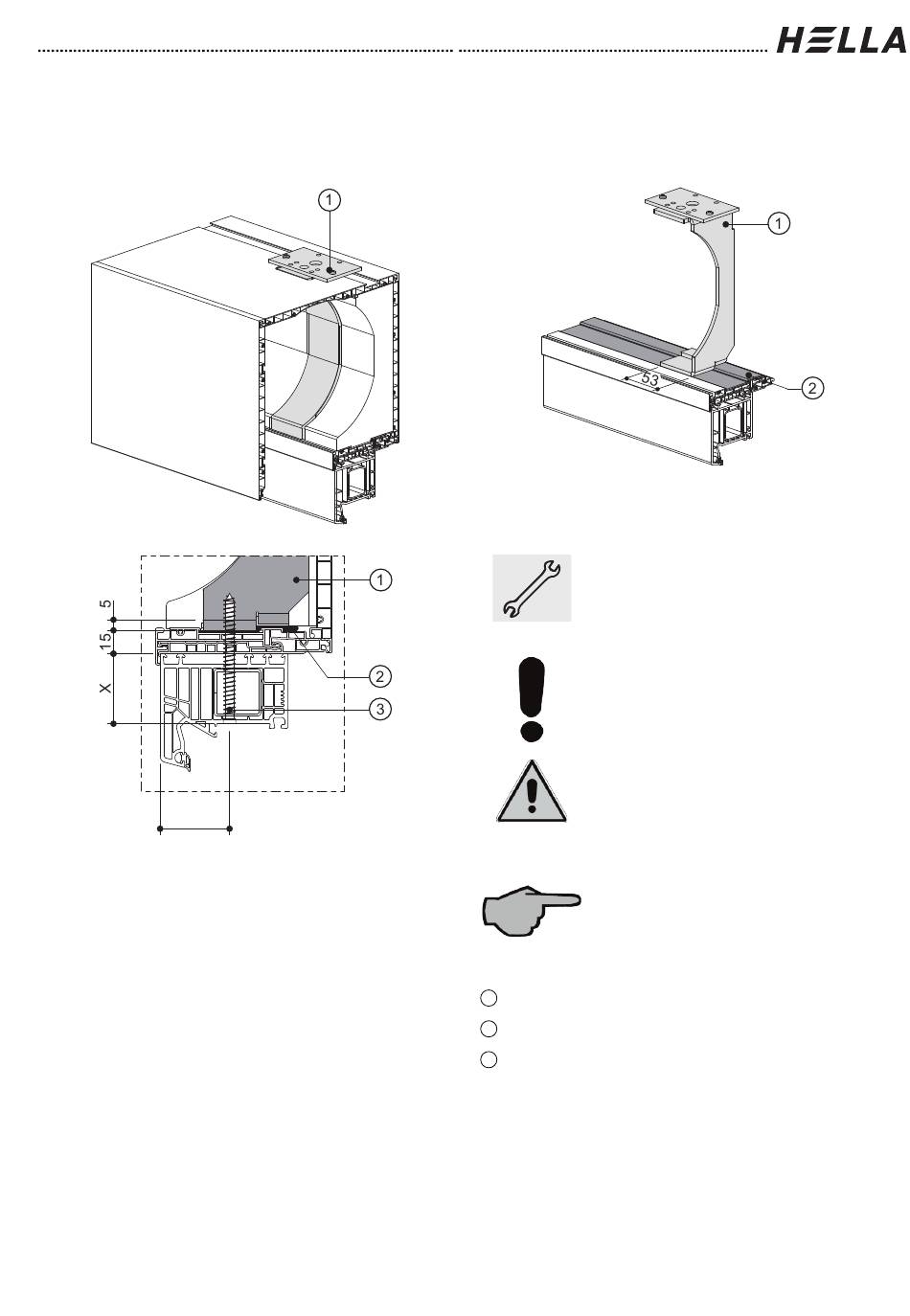

Oberen Blendrahmen mit
geeignetem
Montagematerial in die
Statikkonsole verschrauben.
Bei der Verschraubung muss
mit dem Kerndurchmesser
der Befestigungsschraube
vorgebohrt werden.
Die Verschraubung durch
die Stahlverstärkung des
Fensters muss sichergestellt
werden! Dies ist je nach
Fenstertyp zu prüfen.
Schraubenlänge =
Blendrahmen (x) + 34 mm
Legende
Statikkonsole
1
Bodenverstärkungsprofil
2
Montagematerial für Blendrahmen
3
(nicht im Lieferumfang)
21
