Hella TOP MINI plus RvA Montageanleitung Seite 12

Montageanleitung
Kastenbefestigung

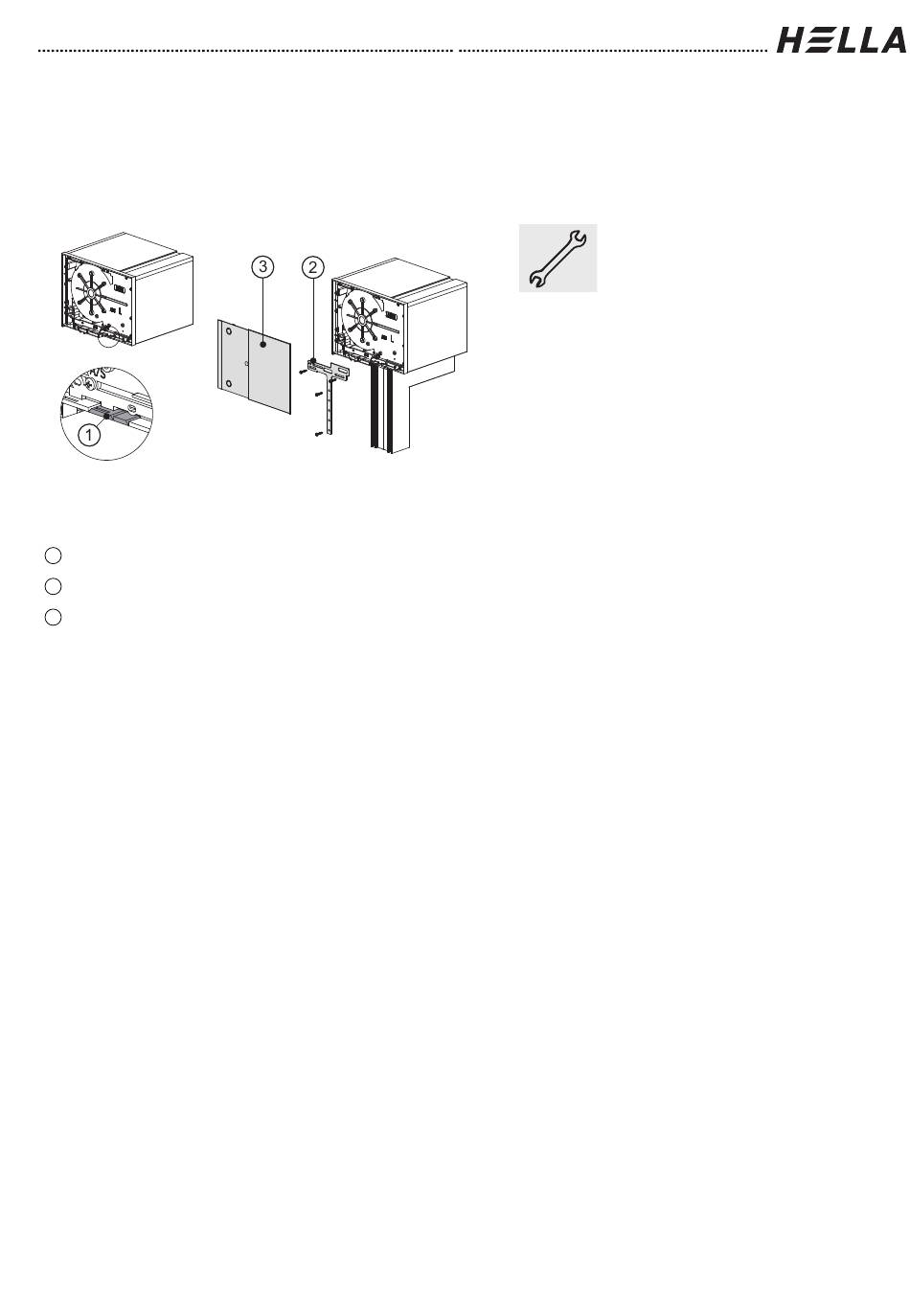

Montage Kasten auf Blendrahmen
Legende
Ausbruch Kopfstückrand
1
Befestigungsstil
2
Abdeckplatte
3
12 Technische Änderungen vorbehalten – Ausgabe
September/2023
1. Kopfstückrand
abhängig vom
verwendeten
Befestigungsstiel
ausbrechen.
Befestigungsstiele
beidseitig mit den
Kopfstücken
verschrauben
(maximale
Schraubenlänge 20
mm).
2. Befestigungsstiele mit
Blendrahmen
verschrauben.
3. Abdeckplatten auf
Kopfstücke montieren.
