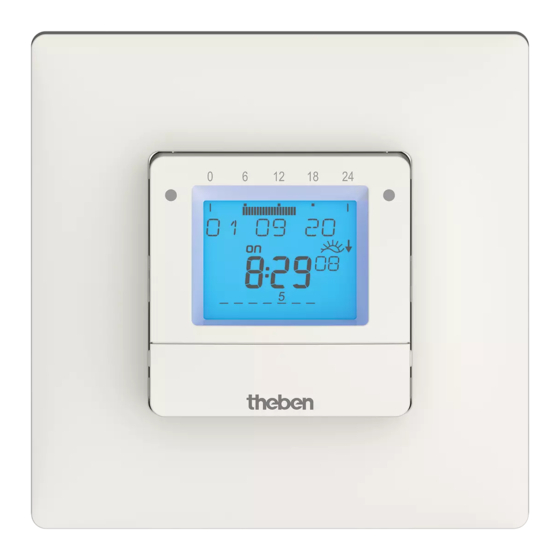

Astro-Zeitschaltuhr
DE
SELEKTA 070 top3 UP
0700130
1. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
•
Die Astro-Zeitschaltuhr entspricht Typ 1 BSTU nach
IEC/EN 60730-2-7
•
Gangreserve (6 Jahre) verringert sich bei gestecktem
Bluetooth OBELISK top3 (im Batteriebetrieb)
2. Bestimmungsgemäße Verwendung
•
Digitale Astro-Zeitschaltuhr mit Wochenprogramm und
Jahresprogramm
•
Pro Kanal 3 Sonderprogramme mit Datumsfunktion
•
Schnittstelle für Bluetooth OBELISK top3
•
App-Programmierung möglich
•
Die astronomische Zeitschaltuhr ist für das zeitge-
steuerte und manuelle Schalten von Licht, Lüfter etc.
vorgesehen
•
Verwendung nur in geschlossenen, trockenen Räumen
•
Die Astro-Zeitschaltuhr ist für die Wandmontage (Unter-
putz) passend in ein Schalterprogramm im Innenbereich
bestimmt
3. Montage und Anschluss
Unterputzmontage
L Mit einer Standard-Unterputz-Montagedose (siehe
Abbildung).
L Empfohlene Montagehöhe von 0,8 m – 1,2 m beachten!
Spannung freischalten.
†
Zeitschaltuhr gemäß Anschlussplan anschließen.
†
Zeitschaltuhr in Unterputzdose festschrauben .
†
Abdeckrahmen auf Zeitschaltuhr setzen .
†
309713
25.09.2020
2
N
L1
L1'
!
Gerät mit einem vorgeschalteten Leitungsschutzschalter
Typ B oder C (EN 60898-1) von max. 10 A absichern.
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren.
†
Leitung in 45° in die geöffnete DuoFix-Steckklemme stecken.
†
L 2 Leitungen pro Klemmposition möglich.
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
†
nach unten drücken.
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
†
unten drücken.
Ø 60 mm
1
L
L
L1
N
45°
Federsteck-
klemmenöffner
≥ 40 mm
1
