Wartung und Service

Demontage Brenner und Wärmetauscher
6
11
4
8 7 9
46
11
1
11 6 1
13
12
14
10
5
6
2

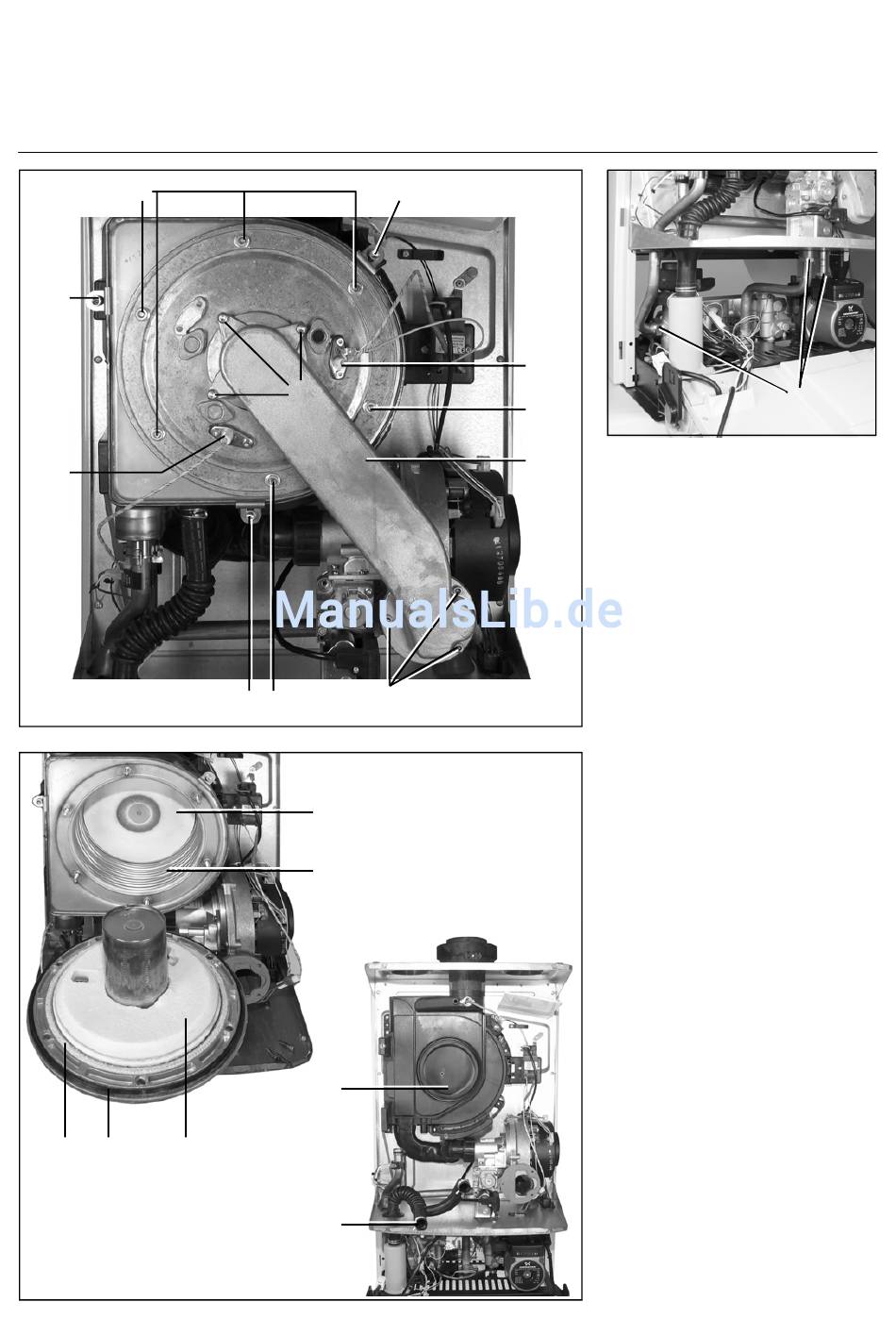

Demontage Brenner
•
Elektrische Steckverbindungen
lösen
•
Verschraubung (1) des Sammel-
rohres (2) lösen
•
Verschraubungen zu Gasan-
schlussrohr sowie Vor- Rücklauf
(3) lösen
•
Ionisationselektrode (4) und Zünd-
elektrode (5) nach Lösen der
Befestigungsschrauben heraus-
ziehen
•
Befestigungsschrauben (6) am
Brenner lösen
•
Kpl. Brennereinheit (7) vom
Wärmetauscher abnehmen
•
Umlaufende Dichtung (8) der
Brennerplatte sowie die Keramik-
faserdichtung (9) auf Be-
schädigung prüfen und evtl. aus-
tauschen
•
Kondenswasser-Ablaufschlauch
(10) lösen
•
Befestigungsschrauben (11) des
Wärmetauschers (12) lösen
•
Wärmetauscher nach vorne
abnehmen
•
Feuerraumisolierung (13) entfernen
•
Wärmetauscher (12) mit klarem
Wasser ausspülen (hartnäckige
Verschmutzungen mit dünner
Kunststoff-Bürste entfernen und
ausspülen)
•
Abgassammeleinheit (14) reinigen
und überprüfen
•
Die Montage aller Komponenten
erfolgt in umgekehrter Reihenfolge.
