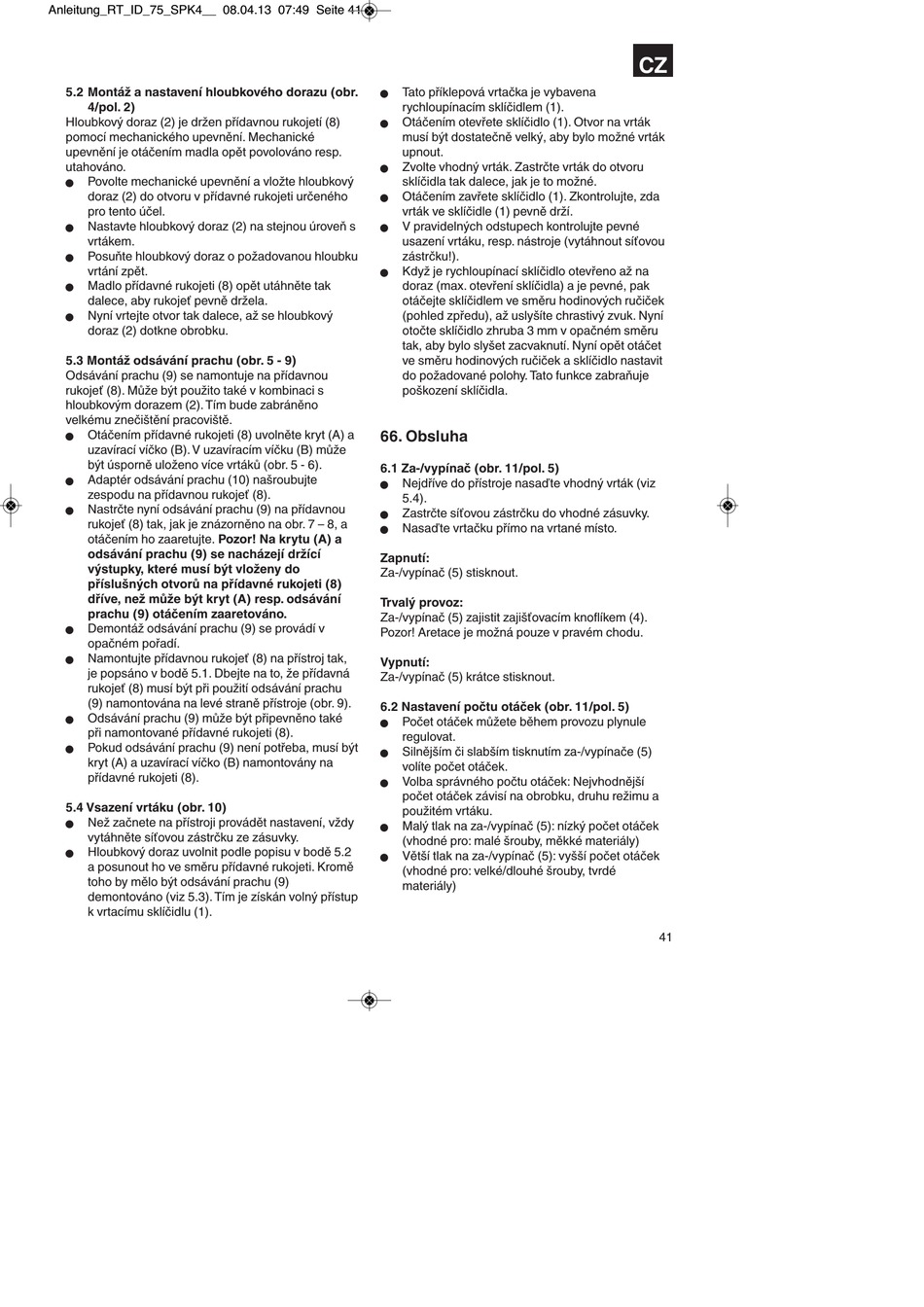

EINHELL RT-ID 75 Originalbetriebsanleitung Seite 41

Anleitung_RT_ID_75_SPK4__ 08.04.13 07:49 Seite 41
5.2 Montáž a nastavení hloubkového dorazu (obr.
4/pol. 2)
Hloubkový doraz (2) je držen přídavnou rukojetí (8)
pomocí mechanického upevnění. Mechanické
upevnění je otáčením madla opět povolováno resp.
utahováno.
Povolte mechanické upevnění a vložte hloubkový
n
doraz (2) do otvoru v přídavné rukojeti určeného
pro tento účel.
Nastavte hloubkový doraz (2) na stejnou úroveň s
n
vrtákem.
Posuňte hloubkový doraz o požadovanou hloubku
n
vrtání zpět.
Madlo přídavné rukojeti (8) opět utáhněte tak
n
dalece, aby rukojeť pevně držela.
Nyní vrtejte otvor tak dalece, až se hloubkový
n
doraz (2) dotkne obrobku.
5.3 Montáž odsávání prachu (obr. 5 - 9)
Odsávání prachu (9) se namontuje na přídavnou
rukojeť (8). Může být použito také v kombinaci s
hloubkovým dorazem (2). Tím bude zabráněno
velkému znečištění pracoviště.
Otáčením přídavné rukojeti (8) uvolněte kryt (A) a
n
uzavírací víčko (B). V uzavíracím víčku (B) může
být úsporně uloženo více vrtáků (obr. 5 - 6).
Adaptér odsávání prachu (10) našroubujte
n
zespodu na přídavnou rukojeť (8).
Nastrčte nyní odsávání prachu (9) na přídavnou
n
rukojeť (8) tak, jak je znázorněno na obr. 7 – 8, a
otáčením ho zaaretujte. Pozor! Na krytu (A) a
odsávání prachu (9) se nacházejí držící
výstupky, které musí být vloženy do
příslušných otvorů na přídavné rukojeti (8)
dříve, než může být kryt (A) resp. odsávání
prachu (9) otáčením zaaretováno.
Demontáž odsávání prachu (9) se provádí v
n
opačném pořadí.
Namontujte přídavnou rukojeť (8) na přístroj tak,
n
je popsáno v bodě 5.1. Dbejte na to, že přídavná
rukojeť (8) musí být při použití odsávání prachu
(9) namontována na levé straně přístroje (obr. 9).
Odsávání prachu (9) může být připevněno také
n
při namontované přídavné rukojeti (8).
Pokud odsávání prachu (9) není potřeba, musí být
n
kryt (A) a uzavírací víčko (B) namontovány na
přídavné rukojeti (8).
5.4 Vsazení vrtáku (obr. 10)
Než začnete na přístroji provádět nastavení, vždy
n
vytáhněte síťovou zástrčku ze zásuvky.
Hloubkový doraz uvolnit podle popisu v bodě 5.2
n
a posunout ho ve směru přídavné rukojeti. Kromě
toho by mělo být odsávání prachu (9)
demontováno (viz 5.3). Tím je získán volný přístup
k vrtacímu sklíčidlu (1).
Tato příklepová vrtačka je vybavena
n
rychloupínacím sklíčidlem (1).
Otáčením otevřete sklíčidlo (1). Otvor na vrták
n
musí být dostatečně velký, aby bylo možné vrták
upnout.
Zvolte vhodný vrták. Zastrčte vrták do otvoru
n
sklíčidla tak dalece, jak je to možné.
Otáčením zavřete sklíčidlo (1). Zkontrolujte, zda
n
vrták ve sklíčidle (1) pevně drží.
V pravidelných odstupech kontrolujte pevné
n
usazení vrtáku, resp. nástroje (vytáhnout síťovou
zástrčku!).
Když je rychloupínací sklíčidlo otevřeno až na
n
doraz (max. otevření sklíčidla) a je pevné, pak
otáčejte sklíčidlem ve směru hodinových ručiček
(pohled zpředu), až uslyšíte chrastivý zvuk. Nyní
otočte sklíčidlo zhruba 3 mm v opačném směru
tak, aby bylo slyšet zacvaknutí. Nyní opět otáčet
ve směru hodinových ručiček a sklíčidlo nastavit
do požadované polohy. Tato funkce zabraňuje
poškození sklíčidla.
66. Obsluha
6.1 Za-/vypínač (obr. 11/pol. 5)
Nejdříve do přístroje nasaďte vhodný vrták (viz
n
5.4).
Zastrčte síťovou zástrčku do vhodné zásuvky.
n
Nasaďte vrtačku přímo na vrtané místo.
n
Zapnutí:
Za-/vypínač (5) stisknout.
Trvalý provoz:
Za-/vypínač (5) zajistit zajišťovacím knoflíkem (4).
Pozor! Aretace je možná pouze v pravém chodu.
Vypnutí:
Za-/vypínač (5) krátce stisknout.
6.2 Nastavení počtu otáček (obr. 11/pol. 5)
Počet otáček můžete během provozu plynule
n
regulovat.
Silnějším či slabším tisknutím za-/vypínače (5)
n
volíte počet otáček.
Volba správného počtu otáček: Nejvhodnější
n
počet otáček závisí na obrobku, druhu režimu a
použitém vrtáku.
Malý tlak na za-/vypínač (5): nízký počet otáček
n
(vhodné pro: malé šrouby, měkké materiály)
Větší tlak na za-/vypínač (5): vyšší počet otáček
n
(vhodné pro: velké/dlouhé šrouby, tvrdé
materiály)
