Schlauchquetschventile
Es gibt vier Schlauchquetschventile. Drei Schlauchquetschventile im oberen Teil des
Gerätes (Q1, Q2 und Q3) schalten Probe, Reagenz B, Luft und Standardlösung auf die
Probenpumpe.
Das vierte Schlauchquetschventil im Kühlschrank (QA) leitet Reagenz A und Luft auf die
Reagenzpumpe A.

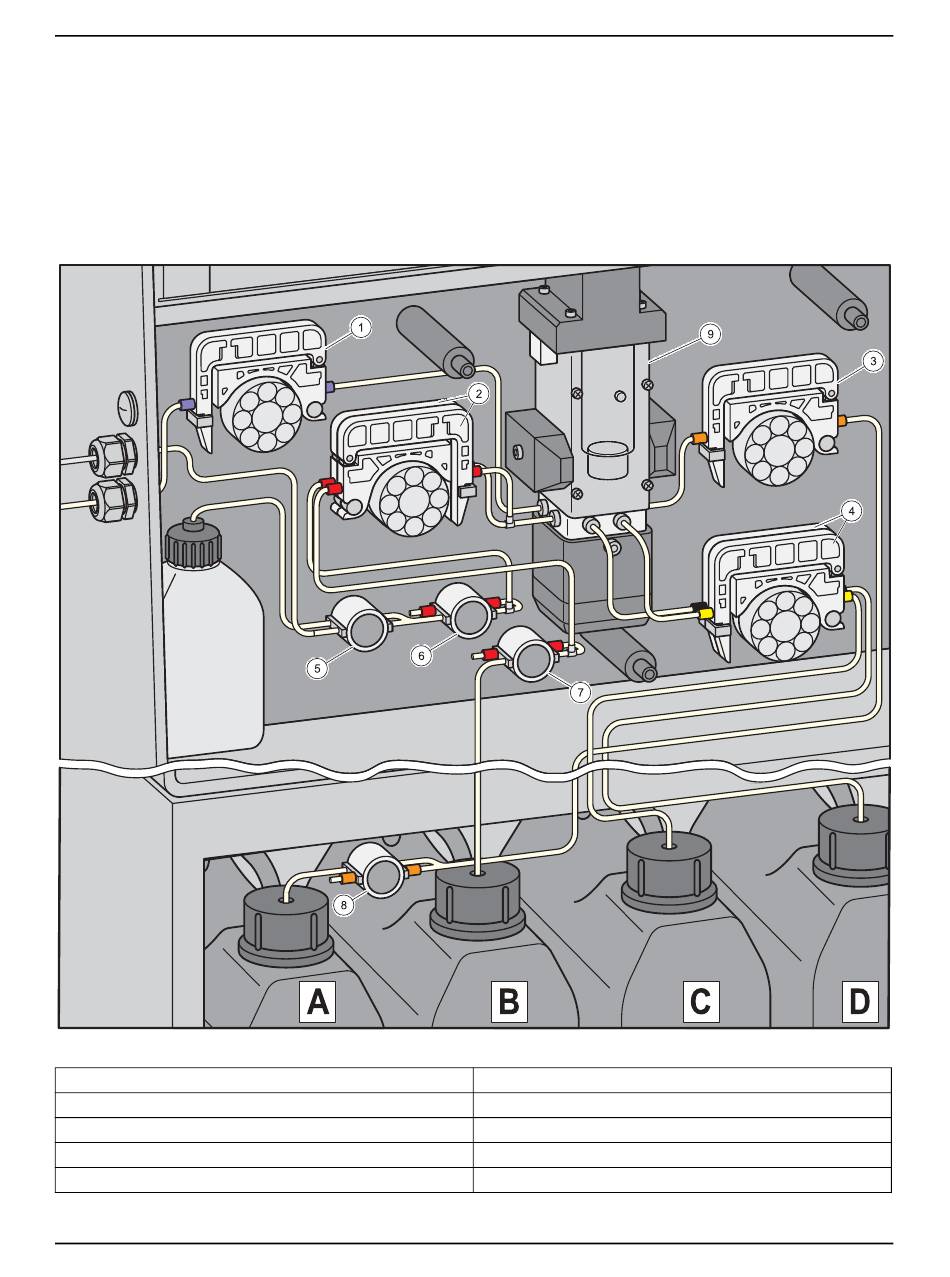

Analyseteil
1 Pumpe Ablauf
2 Pumpen Probe/Reagenz/Standard B
3 Pumpe Reagenz A
4 Pumpen Reagenz C/D
5 Schlauchquetschventil Q2
Deutsch
Abbildung 9 Analyseteil
6 Schlauchquetschventil Q1
7 Schlauchquetschventil Q3
8 Schlauchquetschventil QA
9 Aufschlussküvette
Installation
