Gebrauchsanleitung
PHC101-01 oder PHC101-03 Elektrode
Sicherheit
Das Gerät bitte ausschließlich wie in diesem Dokument beschrieben installieren und
verwenden, um die Schutzvorrichtungen nicht zu beeinträchtigen.
Dieses Symbol bezieht sich auf einen Sicherheitshinweis im Benutzerhandbuch.
Elektrische Geräte mit diesem Symbol dürfen nach dem 12. August 2005 in Europa nicht mehr über öffentliche
Entsorgungssysteme entsorgt werden. In Übereinstimmung mit den örtlichen und nationalen Vorschriften in Europa
(EU Richtlinie 2002/96/EC), müssen Benutzer von elektrischen Geräten ihre Altgeräte zur kostenlosen Entsorgung
an den Hersteller zurückgeben.
Anmerkung: Für nähere Informationen hinsichtlich Rückgabe oder Recycling von Geräten, Zubehör und allen
anderen Teilen bitte den Hersteller oder Händler des Geräts kontaktieren.
Übersicht
Abbildung 1
gelgefüllte kombinierte pH-Elektrode mit eingebautem Temperatursensor. Die Elektrode ist
wahlweise mit einem 1 oder 3 Meter langen Kabel ausgestattet. Die Elektrode wurde für die
schnelle und genaue pH-Messung von Abwasser, Trinkwasser und allgemeinen
Anwendungen entwickelt.
1
Messkopf mit pH- und Temperatursensor
2
Referenzelement (bitte vor der Verwendung Schutzfolie
entfernen)
3
Aussparung für farbkodierte Clips
Jede Elektrode ist zur leichteren Identifikation mit farbig kodierten Clips versehen. Es gibt zwei
von jeweils fünf Farben (schwarz, gelb, hellgrün, hellblau und magenta), einen für den
Elektrodenkopf und einen für den Kabelstecker.

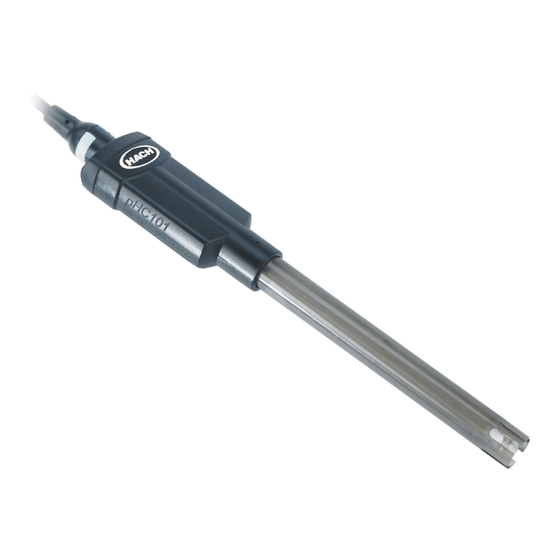

zeigt die PHC 101-01 oder PHC 101-03 Elektrode, eine nicht-nachfüllbare
Abbildung 1 Die PHC101-01 oder PHC101-03 Elektrode
4
1 oder 3 Meter langes Kabel
5
Deckel für die Schutzkappe
6
Schutzkappe zur Aufbewahrung der Elektrode
DOC302.72.00753Jul06
1
Werbung
Verwandte Anleitungen für Hach PHC101-01
Inhaltszusammenfassung für Hach PHC101-01
- Seite 1 1 oder 3 Meter langen Kabel ausgestattet. Die Elektrode wurde für die schnelle und genaue pH-Messung von Abwasser, Trinkwasser und allgemeinen Anwendungen entwickelt. Abbildung 1 Die PHC101-01 oder PHC101-03 Elektrode Messkopf mit pH- und Temperatursensor 1 oder 3 Meter langes Kabel Referenzelement (bitte vor der Verwendung Schutzfolie Deckel für die Schutzkappe...
- Seite 2 Zusammenbau 1. Entfernen Sie Schutzkappe der Elektrode (Abbildung 1, Punkt 6). 2. Entfernen Sie die Schutzfolie von den zwei Referenzelementen (Abbildung Punkt 2). 3. Spülen Sie die Elektrode mit entionisiertem Wasser und trocknen sie vorsichtig mit einem Papiertuch. Verwenden Sie auf keinen Fall scheuernde Mittel zur Reinigung des Messkopfes.
- Seite 3 Technische Daten Änderungen vorbehalten. Messbereich pH 2,0 bis 14,0 pH Natriumfehler (Basizität) –0,6 pH bei pH 12,6 in 1M NaOH Messbereich Temperatur 0,0 bis 80,0 ºC Genauigkeit Temperatur ± 0,3 ºC Garantie 6 Monate Garantie auf die pH-Elektrode.
- Seite 4 Outside the U.S.A. – Contact the HACH office or distributor serving you. Telephone: (970) 669-3050 On the Worldwide Web – www.hach.com ; E-mail – techhelp@hach.com FAX: (970) 669-2932 © Hach Company, 2005–2006. Alle Rechte vorbehalten. Gedruckt in den USA. Januar 2006, 3. Auflage...
